Impulshammer - Modalhammer
Preise

Model:
IH -01 -1
IH -01
IH -02
IH -05
IH -10
IH -20
IH -50
Empfindlichkeit mV/N
100
25
2,5
1
0,5
0,25
0,1
Messbereich N
50
200
2000
5000
10000
20000
50000
Nichtlinearität %
≤ 5
≤ 5
≤ 3
≤ 3
≤ 1
≤ 1
≤ 1
Auflösung mN rms
2
6
50
100
250
450
1000
Resonanzfrequenz kHz
70
60
55
55
45
45
45
Frequenzgang ab Hz
1
1
1
0,5
0,5
0,5
0,5
Kopfgewicht g
15
28
80
120
445
445
1000
Durchmesser des Kopfes mm
Φ14
Φ18
Φ16
Φ20
Φ32
Φ32
Φ51
Länge des Hammers mm
250
250
250
250
340
340
400
Anschluss
µDOT
BNC
BNC
BNC
BNC
BNC
BNC
Impulshammer Preis
+ MwSt.
920 €
990 €
1430 €
1520 €
1700 €
1760 €
1920 €
WaveHitMAX – Der weltweit erste smarte Impulshammer.

In diesem Video stellen wir Ihnen den WaveHitMAX der gfai tech GmbH vor.

Die Entwicklung des ersten intelligenten Impulshammers bietet neue Möglichkeiten im Bereich der strukturdynamischen Untersuchungen.

Der WaveHitMAX garantiert eine vollautomatische, reproduzierbare und hochpräzise Anregung eines Testobjekts ohne Prelleffekt.

Modalhammer
für schwere Objekte

Modalhammer

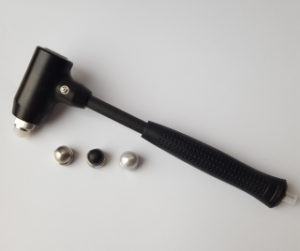

Modalhammer IH-10

Modalhammer IH-10

Impulshämmer dienen zur Messung der Frequenz von mechanischen Strukturen, wie z. B. mechanische Bewegung, mechanische Dämpfung und Impedanz.

Der Modalhammer Fäustling IH-10 wird mit einer IEPE-Quelle betrieben und wird mit verschiedenen Schlaghammerspitzen für unterschiedliche Kraft- und Frequenzbereiche geliefert.

Modalhammer, 3 Spitzen, 500 Gramm Hammerkopf, integrierter Vorverstärker für Standard-IEPE-Sensor Spannungsversorgung 2..20mA

Technische Daten

  • Empfindlichkeit 0,7 mV / N
  • Maximale Kraft 10 kN
  • Erregerspannung +18 bis +28V
  • IEPE Konstantstrom 2-10mA
  • Frequenzbereich 20..5000 Hz
  • Gesamtgewicht des Hammers 750 g
  • Länge 360 mm
  • Durchmesser Hammerkopf 47 mm
  • Hammerkopfmasse 500 g
  • Hammerkopf und Messzelle rostfreier Stahl
  • Handgriff Aluminium mit gummiverstärktem Griff
  • Anschluss BNC
Information
System für Betriebsformanalyse
Modalhammer mit 2 Kanal IEPE Messverstärker
Modalhammer IH-10, RogaDAQ2 und IEPE Beschleunigungssensor

IH-10 Lieferumfang:

  • Integrierter Vorverstärker für IEPE-Sensor
  • Spannungsversorgung 2..20mA
  • 4 verschiedene Schlagspitzen Gummi, Nylon, Aluminium, Stahl
  • Einfach zu bedienen
  • Robuste Ausführung
  • Anschlusskabel 2m BNC
  • Transportkoffer
  • Kalibrierungs-Zertifikat

Experimentelle Modalanalyse Software

NVH Analyse
NVH Analyse Software für die Modalanalyse

Starter Set mit IEPE DAQ, Impulshammer
und Beschleunigungssensor

Modalanalyse Starter Set
