USB Messmodul - NVH Analyse IEPE USB Interface

IEPE USB ADC

2 Kanal IEPE ACD
IEPE USB Interface

Plug.n.DAQ Lite

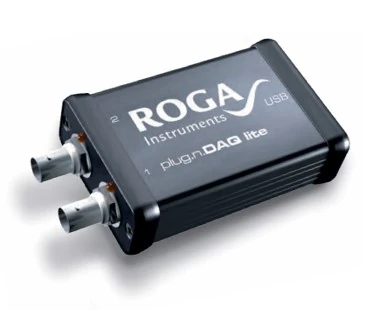

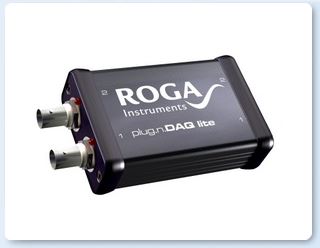

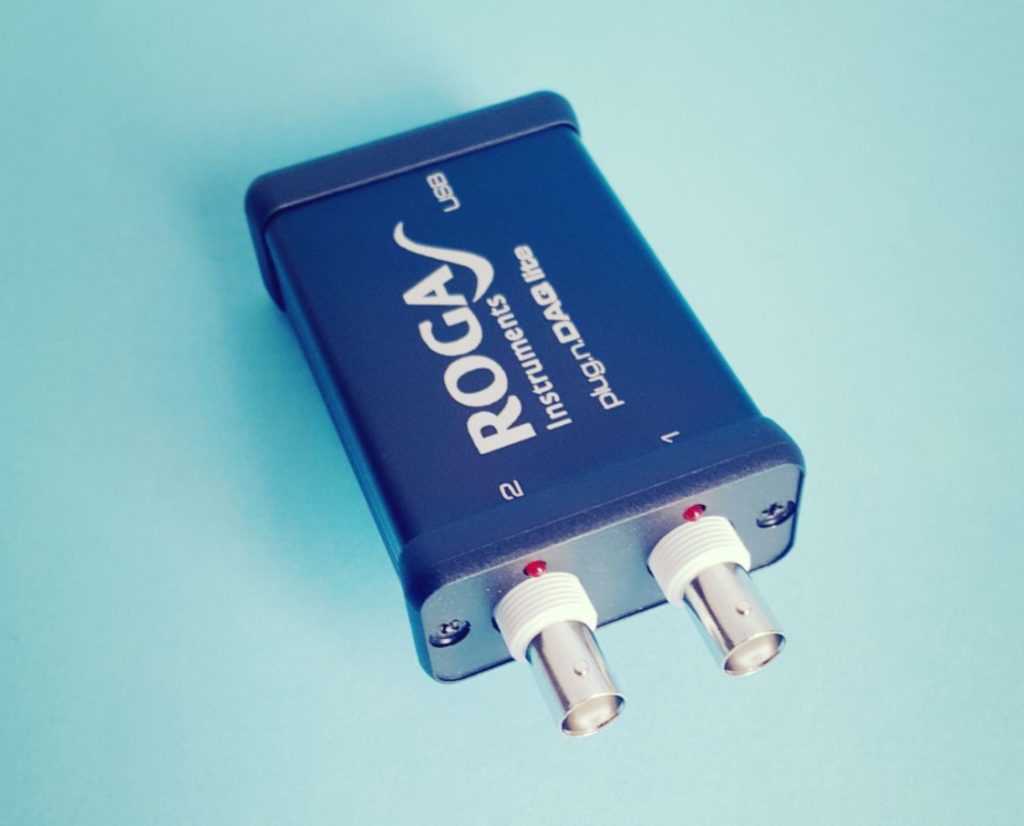

ROGA Plug.n.DAQ Lite ist ein kompaktes 2-Kanal-IEPE-Datenerfassungsgerät zur Aufzeichnung und Analyse.

Das IEPE DAQ verfügt über die weit verbreitete USB-Schnittstelle und benötigt keine Treiberinstallation.

Zusätzlich zu AC-Eingängen unterstützt es direkt IEPE-Sensoren wie Mikrofone und Beschleunigungsaufnehmer.

Drei feste Eingangsbereiche von 1 Volt, 5 Volt oder 10 Volt ermöglichen eine optimale Anpassung des Sensor-Rauschabstands.

Filter an den Eingangs- und Instrumentierungsqualitätsverstärkern sorgen für zuverlässige Daten.

Mit einer Bandbreite von bis zu 24 kHz pro Kanal und gleichzeitiger Abtastung ist Plug.n.DAQ Lite äußerst flexibel und kann mit allen Softwarepaketen verwendet werden, die USB-Audiogeräte unterstützen.

Es wird in einem robusten Aluminiumgehäuse geliefert und ist bereit, überall hin mitgenommen zu werden, wo es die Messaufgabe erfordert.

Unterstützte Betriebssysteme: Android – Linux – Windows

Analoge Eingänge
2-Kanal-Single-Ended-BNC, IEPE
Impedanz
100 kOhm
IEPE Versorgung
21 Volt – 4mA
Messbereich
1 V , 5 V oder 10 VPeak
Bandbreite
1 Hz bis 24 kHz (-3dB)
10 Hz bis 22 kHz (-0.5dB)
Abtastfrequenz
48 kHz, – 44,1 kHz – 32 kHz – 22,05 kHz
16 kHz – 11,025 kHz – 8 kHz
Absolute Genauigkeit
1 % typisch
Genauigkeit Verstärkung
0.2 % oder besser
Verzerrung
< 0,05 %
Störspannungsabstand
90dB oder besser
Aliasing Unterdrückung
-70 dB (bis zu 0.4 x fs)
Bandpass-Störanteil
im Durchlassbereich
0.05 dB
Stromversorgung über USB-Port
Stromverbrauch < 1W
Temperaturbereich
0 °C bis +50 °C
Abmessungen
57 (B) x 104 (T) x 28 (H) mm
Gewicht
110 g

2-Kanal Digital IEPE Sensor Datenerfassung

  • Einfache Sensordigitalisierung
  • Keine Treiberinstallation
  • 2 Kanal AC, IEPE Speisung unabhängig schaltbar mittels Jumper auf Platine.
  • Kompatibel mit NVH Analyser, DASYLab, Dirac, MATLAB ® , LabVIEW TM und den meisten Signalanalysesoftwares.
  • Plug.n.Play-fähig mit Windows, iOS, Android, MacOS und Linux
  • Frequenzbandbreite von 0,3 Hz bis 24 kHz (-3dB).
  • Abtastrate 48 kHz, 44,1 kHz, 32 kHz, 22,05 kHz, 16 kHz, 11,025 kHz, 8 kHz

Linux / Ubuntu mit Plug.n.DAQ-Serie & RogaDAQ2

Ane de Jong stellt uns freundlicherweise seine Linux-Implementierung zum Lesen von 2-Kanal-Digital-IEPE-USB-Sensor-Conditioner-Daten aus der Plug.n.DAQ-Serie und RogaDAQ2 unter Verwendung des Linux ALSA-Soundsystems zur Verfügung.

von Anne de Jong
