Sonderangebote - Aktionsware und Restposten

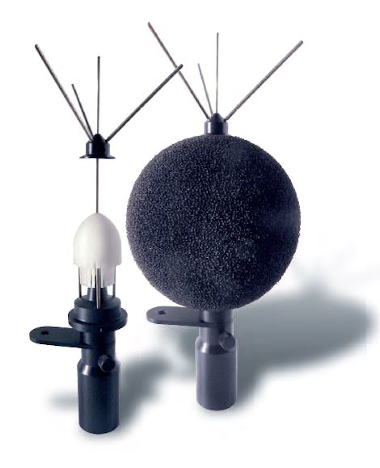

Mikrofone


Beschleunigungssensoren

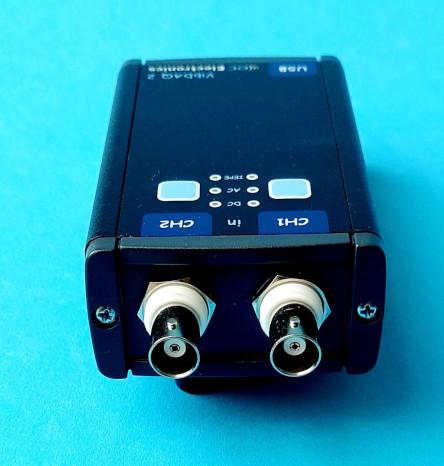

VibDAQ2
Vorführgerät

Preis: 760 € + MwSt.

ZWEIKANAL-DATENERFASSUNGSMODUL

AV ACQUISITION 2000 (AVA 2000) ist ein universelles, tragbares Datenerfassungsmodul, das es ermöglicht, elektrische Signale mit einer Abtastfrequenz von bis zu 96 kHz und einer Auflösung von 16 Bit aufzuzeichnen.

Durch kompakte Größe und geringes Gewicht, robustes Design, sehr gute Betriebsparameter sowie einfache Handhabung ist das Gerät perfekt geeignet für Messungen im Labor und im Feld.

Das AVA 2000-Modul verfügt über einzigartige Eingangsschaltungen, die es ermöglichen, die Art der Verbindung auszuwählen:

  • DC, für Messungen mit konstanter Spannung oder variabel mit konstantem Anteil,
  • AC, um die konstante Komponente zu eliminieren,
  • IEPE, für Messungen mit verschiedenen Arten von Sensoren, die im IEPE-Standard hergestellt wurden, wie z. B. Beschleunigungsmesser, Mikrofone usw.

Das Gerät ist eingeschaltet und kommuniziert mit dem Computer über den USB-Anschluss.

Die Installation des Moduls erfordert keine zusätzlichen Treiber – nach dem Anschluss an einen Computer installiert das Betriebssystem automatisch die notwendigen Treiber.

Schallpegelmesser
Schwingungsmessgerät

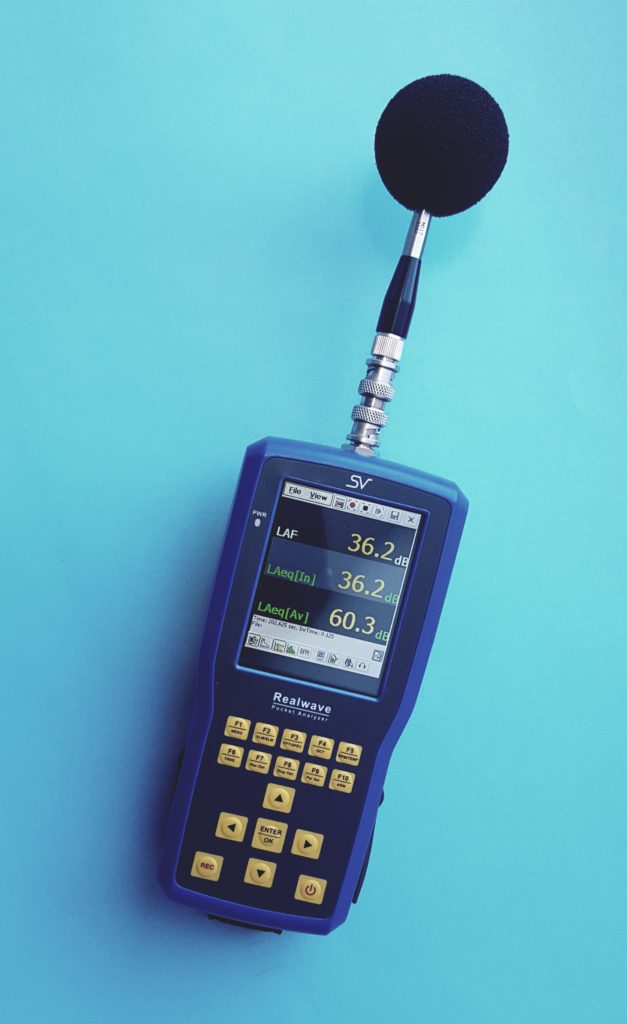

PA201 - 1 Kanal

Schallpegelmesser und Schwingungsanalysator

Der PA201 SMART ist vielseitig einsetzbar und eignet sich in der Grundausstattung ideal für die

  • Schallanalyse

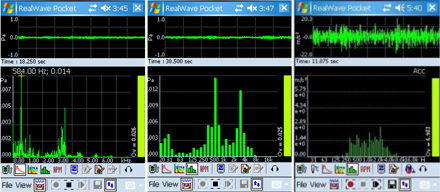

  • Frequenz Analyse (FFT)
  • FFT-basierte Oktavenanalyse (OCT)
  • Digital Filter-basierte Oktavenanalyse (DOCT)

Ein-Kanal-Version PA201-1CH ermöglicht allgemeine Schall- und Schwingungsanalysen,  Spektrogramme,  Drehzahlmessungen (UpM).

Download PDF Datenblatt

Download Bedienungsanleitung ENG

Download Quick Start Guide

Vorführgerät Angebot : 1480 € + MwSt.

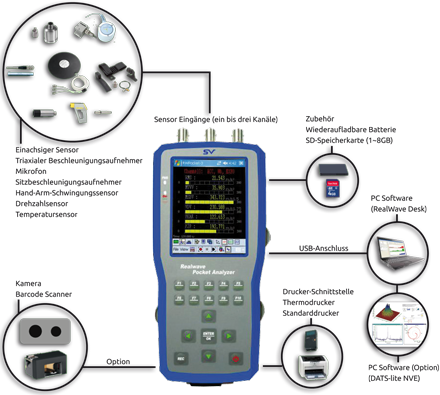

GRUNDAUSSTATTUNG

  • IEPE-Mikrofon und Anschluss für IEPE-Beschleunigungsaufnehmer
  • Daten werden in Echtzeit gespeichert und wiedergegeben (Wave-Datei)
  • Sensor-Kalibrierung: Software-gestützte Empfindlichkeitskalibrierung
  • Echtzeitwiedergabe im Messmodus (Kopfhörer Option)
  • Sensorkalibrierung: Empfindlichkeitskalibrierung per Software
  • Verstärkungsfaktoren Eingangssignal: 2, 4, 8, 16, 32, 64 wählbar
  • Auto Skalierung (Y-Achse) und Maximalwerterkennung
  • Zeitverzögerter Beginn der Messung (Start-Trigger)
  • Konfigurierbare Aufzeichnungsinformationen (Messobjekt und Achse etc.)
  • Konfigurierbares Speichern, Laden und Abrufen von Messdaten aus Dateien
  • FFT-Datenaufzeichnung und vergleichende Analyse (Referenzdatei)
  • Wiedergabe von WAV-Dateien, Auswählen von interessanten Teilpassagen
  • Datenexport: Text, Excel, Matlab, BMP, JPEG
  • Übersteuerungserkennung und -Warnung

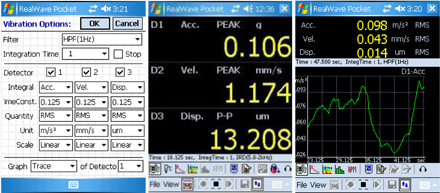

Software für Schwingungsmessung (VLM)

  • Filter:
    • Hochpass-Filter (1 Hz, 5 Hz, 10 Hz, 100 Hz – 15 KHz Grenzfrequenz)
    • Band-Pass-Filter (0,5-300 Hz, 2 Hz – 1 kHz, 10-500 Hz, 10 Hz – 1 kHz Grenzfrequenz – ISO 10816)
    • Butterworth-Filter (1,6 kHz, 200 Hz, 100 Hz Grenzfrequenz)
  • 3 Überwachungsfunktionen: Beschleunigung, Geschwindigkeit, Phasenverschiebung
  • Anzeige: Die Werte der drei Überwachungsfunktionen werden gleichzeitig als digitaler Wert und als zeitliche Verlaufskurve dargestellt
  • Integrationszeit und einstellbare Zeitkonstante
  • Werte: Effektivwert, Spitzenwert, Werte Spitze zu Spitze, kleinster und größter Wert
  • Einheiten:
    • Beschleunigung m/s², cm/s², mm/s², ?m/s², g, dB
    • Geschwindigkeit m/s, cm/s, mm/s, ?m/s, dB
    • Phasenverschiebung m, cm, mm, ?m, dB
  • Echtzeit-Datenerfassung sowie Aufzeichung und Wiedergabe von WAV-Dateien in Echtzeit
  • Zeitkonstanten: 35 ms, 0,125 ms, 1 s etc.

Software für Schallpegelmessung
(SLM)

  • Normen: IEC61672-1 Class1, IEC60651 Type1
  • Frequenzbereich: 0,5 – 16 kHz oder 0,5 – 20 kHz
  • Hochpass: 1 Hz, 20 Hz
  • Frequenzbewertung: A, B, C, Z
  • Werte: Effektivwert, Spitzenwert, Werte Spitze zu Spitze, kleinster und größter Wert
  • Zeitbewertung: Fast (schnell), Slow (langsam), Impulse (Impuls)
  • Integrationszeit: 0,125, 0,25, 0,5, 1, 2, 5, 10s
  • Dynamischer Bereich, Linearität: besser 120 dB
  • Anzeigemodus: Digitaler Wert, Vergleich, Graph
  • Überwachung: 2 Überwachungsfunktionen wählbar
  • Messwerte:
    • Schalldruck (Lp): LASp, LAFp, LAIp, LBSp, LBFp, LBIp, LCSp, LCFp, LCIp, LZSp, LZFp, LZIp
    • Equivalenter Schallpegel (Leq): LAeq, LAeq(avg), LBeq, LBeq(avg), LCeq, LCeq(avg), LZeq, LZeq(avg)
    • Lärmexpositionspegel (Le): LAe, LBe, LCe, LZe
    • Max, Min SPL: LASmax, LASmin, LAFmax, LAFmin, LAImax, LAImin, LBSmax, LBSmin, LBFmax, LBFmin, LBImax, LBImin, LCSmax, LCSmin, LCFmax, LCFmin, LCImax, LCImin, LZSmax, LZSmin, LZFmax, LZFmin, LZImax, LZImin, LAeqmax, LAeqmin, LBeqmax, LBeqmin, LCeqmax, LCeqmin, LZeqmax, LZeqmin
    • Statistischer Lärmpegel (Ln: L1, L5, L10, L50, L90, L95, L99, anwenderspezifisch): LASn, LAFn, LAIn, LBSn, LBFn, LBIn, LCSn, LCFn, LCIn, LZSn, LZFn, LZIn, LAeqn, LBeqn, Lceqn, LZeqn
    • Spitzenlärmpegel (Lpeak): LApeak, LBpeak, LCpeak, LZpeak
