Schwingungskalibratoren - 159 Hz und 10 Hz bis 10 kHz einstellbar

VC-01 Handkalibrator

Schwingungskalibrator

Eigenschaften

  • Schwingungsbeschleunigung 10m / s²
  • Schwingungsfrequenz 159,2 Hz
  • Wellenform Sinus
  • Genauigkeit 5%
  • Verzerrung weniger als 3%
  • Masse des Sensors 0..120g
  • Batterieversorgung 9V-Block
  • Automatische Abschaltung nach 50s

Lieferumfang:

Kalibrator, Batterie, Kalibrierzertifikat, Koffer

Beschreibung

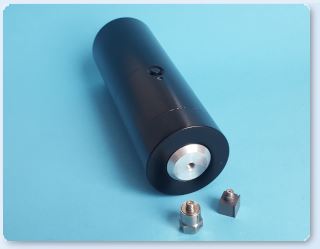

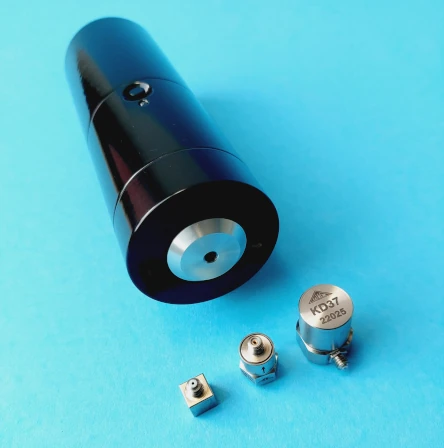

Der Schwingungskalibrator VC01 ist ein kleiner und leichter Handkalibrator zur schnellen Überprüfung von Beschleunigungs- und Schwingungssensoren.

Durch seine geringen Abmessungen ist er auch für den mobilen Einsatz sehr gut geeignet.

Mit dem Schwingungskalibrator VC01 können Sensoren bis zu einem Gesamtgewicht von 120g sehr einfach auf Funktion und Genauigkeit überprüft werden.

Unabhängig von der Masse des Prüfobjekts wird die Beschleunigung am Schwingtisch des Kalibrators über einen integrierten Referenzsensor konstant gehalten.

Das vom Prüfling abgegebene Signal kann mit einem RMS-Voltmeter, einem Oszilloskop oder einem FFT-Analysator gemessen werden.

Merkmale:

  • Integrierter Referenzsensor mit hoher Genauigkeit
  • Konstante Schwingungsbeschleunigung
  • Geeignet für Sensoren mit 0..120g Masse
  • Sensorbefestigung durch Kleber oder mit M5-Gewindestift
  • Einfach zu bedienen
  • Robuste Ausführung
  • Gehäuse Aluminium, schwarz
  • Power-Taste mit Betriebs- und Unterspannungsanzeige
  • Abmessungen ø 52 x 148mm
  • Gewicht 525g inklusive Batterie
  • Temperaturbereich 0..40 °C
  • LED-Anzeige für Normalbetrieb (grün) und Unterspannung (orange)

Kalibrierstation für Schwingungsmesssysteme

Beschleunigungsaufnehmer - Beschleunigungssensoren kalibrieren

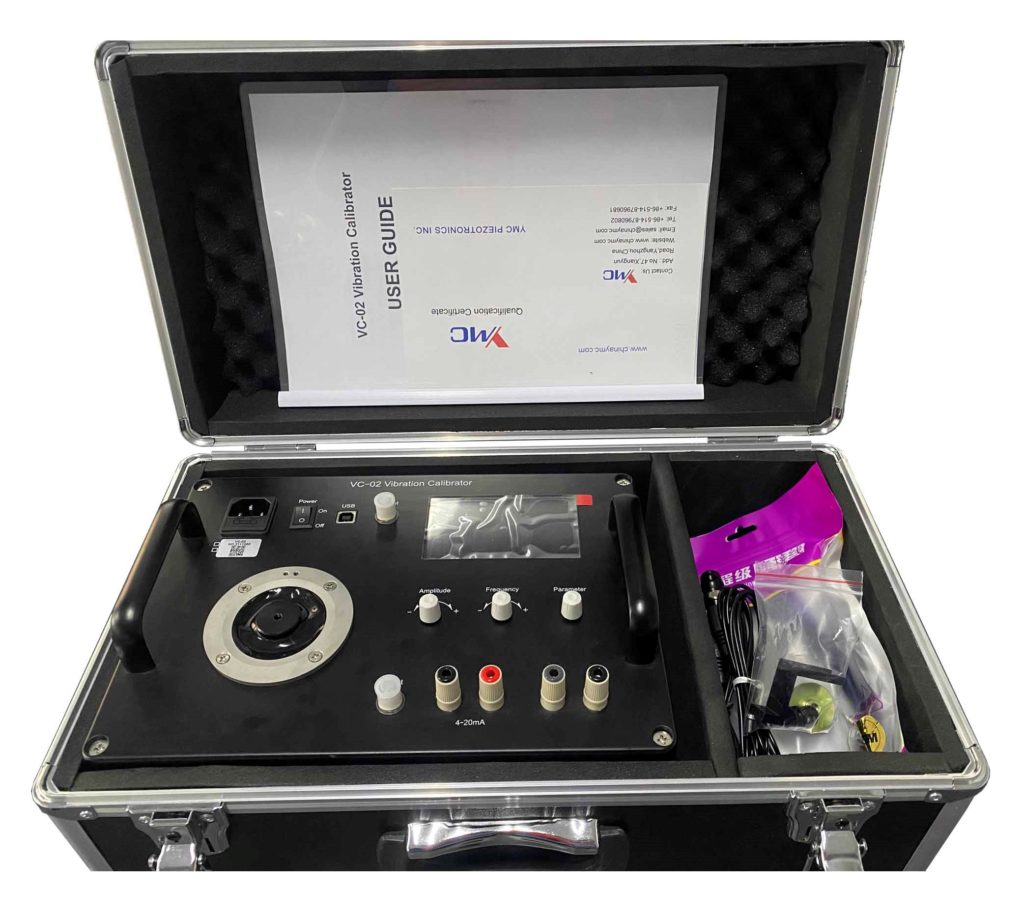

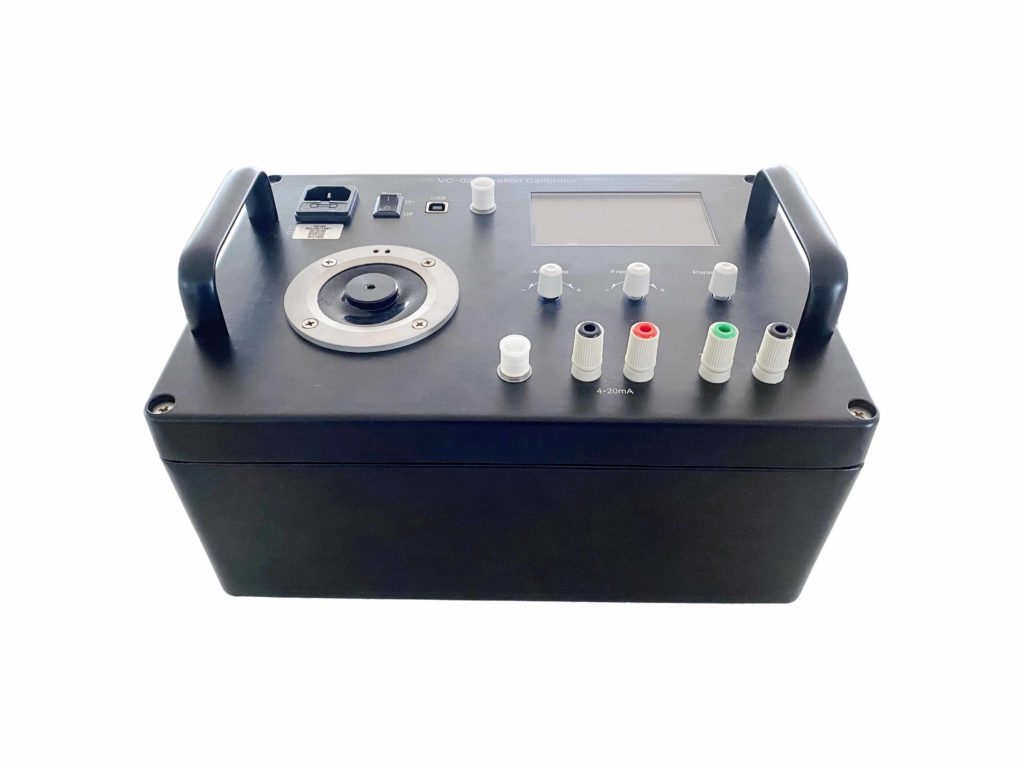

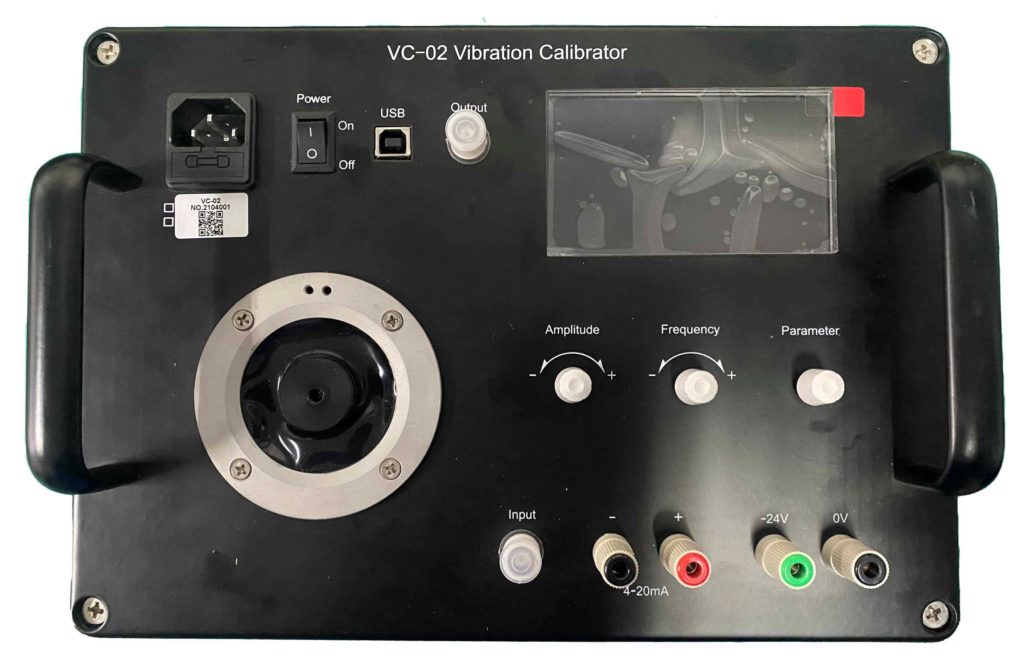

Das VC-02 ist ein fortschrittliches Gerät, das speziell für die Prüfung und Kalibrierung verschiedener Arten von Schwingungsaufnehmern und Messsystemen entwickelt wurde. Ob für den Einsatz in der Industrie oder im Labor, das VC-02 ist die perfekte Lösung.

Dank seiner Tragbarkeit kann es bequem vor Ort getestet werden, ohne dass die Ausrüstung ins Labor zurückgeschickt werden muss. Dank der stufenlosen Einstellung von Frequenz und Schwingungsamplitude können die Benutzer ihre Schwingungsmessgeräte problemlos feineinstellen.

Mit einem breiten Schwingungsfrequenzbereich von 10 Hz bis 10 kHz und einer einstellbaren Schwingungsamplitude von 0 bis ±10 g RMS ist das VC-02 für die meisten Schwingungsmessanwendungen geeignet.

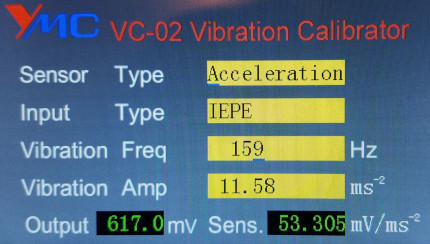

Darüber hinaus liefert das VC-02 mit seinem LCD-Display direkte Messwerte und erleichtert so die Verfolgung und Überwachung der Messungen. Darüber hinaus bietet das VC-02 mehrere Eingabemodi, einschließlich Ladung, IEPE, Spannung, 4-20mA und Eddy, wodurch sichergestellt wird, dass es sich an verschiedene Sensor- oder Systemtypen anpassen lässt.

VC-02



  • Vibrationsfrequenz Bereich: 10 Hz -10 kHz
  • Schwingungsamplitude: 0 -±10 g RMS
  • Sensormasse : bis 200 Gramm
  • Eingangsmodus: Ladung /IEPE/Spannung /4-20mA /Eddy
  • Größe: 300(L )× 14 0(B)× ×85 (H)
  • Abmessungen: 300×140×85 mm
  • Gewicht: 6.5kg
  • Belastungsbereich: ≤200 Gramm (1g)
  • Versorgung:220V 50Hz/110V 60Hz
  • PC-Schnittstelle: USB

Beschleunigungssensor Masse - Frequenz Tabelle

Maximale Schwingungsamplitude & maximale Belastung.

Da der VC-02 klein ist, so dass die Kalibrierung der verschiedenen Sensoren bei unterschiedlichen Frequenzen (unterschiedliches Gewicht) nicht gleich ist, kann der Kalibrator folgende Amplituden ausgeben.

Die maximale Schwingungsamplitude und die maximale Belastung bei einer bestimmten Frequenz

ist wie folgt:

Alle Werte sind RMS

* Bei Hohen Frequenzen ist der Schwingungswert von Geschwindigkeit und Verschiebung sehr klein.

Intuitives schnelles und einfaches Kalibrieren von Schwingungssensoren

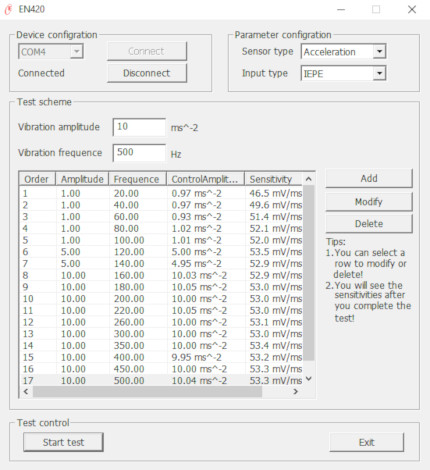

Durch Test- und Steuerungssoftware kann die automatische Kalibrierung des Schwingungssensors abgeschlossen werden. Empfindlichkeit, Amplitude / Frequenzgang, Nichtlinearität.
