PnDL-VIB-SET
Schwingungsanalysator Set mit Beschleunigungssensoren und umfangreicher Schwingungsanalyse Software.

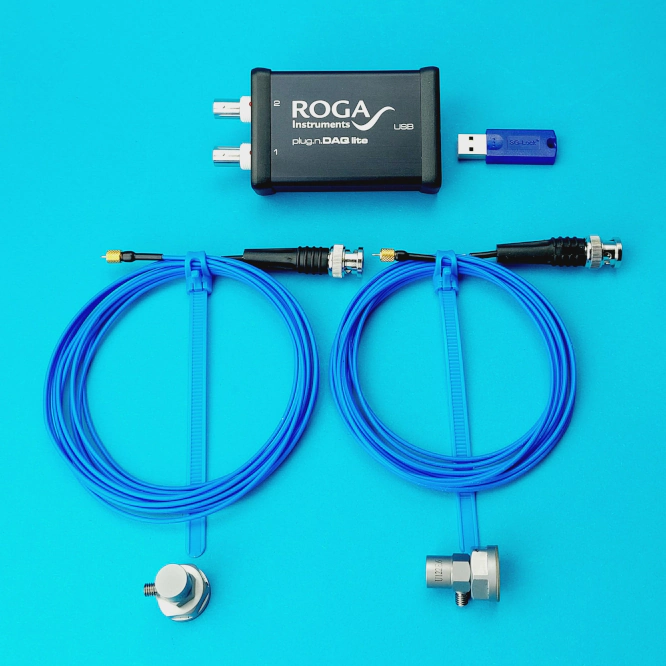

Unser PnDL-VIB-Set wird mit allen Komponenten, vom IEPE-Sensor bis zur Analyse geliefert. Es besteht aus jeweils zwei IEPE-Beschleunigungssensoren mit Haftmagneten Anschlusskabel, 2 Kanal IEPE USB DAQ und der Umfangreichen NVH Analyser Software bestehend aus dem NVH-FFT und NVH-IMP Modul.
Im Hardware-Setup der Software werden Sensorempfindlichkeiten sowie ihre physikalischen Einheiten hinterlegt, so dass alle Ergebnisse Einheitenbezogen ausgegebenen werden. Der Analysator Bereich erlaubt Einstellungen wie FFT Linien Auflösung, Mittelung, Frequenzband-Begrenzungsfilter und Voreinstellung für die Pegel-Zeit Bewertung. Schwingbeschleunigung, Schwingweg, Schwinggeschwindigkeit. Einstellbare Mittelungszeiten lassen sich dort zusätzlich einstellen.
Akustische Gewichtungsfilter A, B, C und Z mit Normkonformen Mittelungszeiten Slow, Fast, Impuls lassen sich ebenfalls voreinstellen.
Die Visuelle Ausgabe bietet bereits voreingestellte Grafikmasken, zum Beispiel für Impulshammer Messungen an. Darstellungsfenster mit Ihren Funktionen wie Zeitsignal, FFT, gemittelte FFT, 1/3 Oktav, Pegelzeitverlauf und Orbit Darstellung lassen sich dort einstellen.
Die Berechneten Ergebnisse der einzelnen Fenster lassen sich im CSVFormat Exportieren. Mit der Report-Generator Funktion lässt sich die Grafikausgabe automatisieren. Die Reckorder Funktion erlaubt parallele Aufzeichnung der Rohdaten. Bei Bedarf lassen sich die Rohdaten einheitenskaliert im CSV-Format exportieren.
PnDL-VIB-SET
Eigenschaften
● 2 x Kanal IEPE Sensor USB DAQ
● 2 x Beschleunigungssensoren Messbereich 50 g
● 2 x 10-32 auf BNC-Sensorkabel 3 Meter
● 2 x Isolierende Haftmagnete mit 100 Newton Haftkraft
● NVH-FFT Schwingungsanalysator Software
Anwendung
● Allgemeine Schwingungsmessung
● Maschinenüberwachung
● Lagerschaden Früherkennung
● Impulshammer Test – Modalhammer Messung
● Messung von Schwingbeschleunigung, Schwingweg, Schwinggeschwindigkeit
Plug.n.DAQ Lite
- Preis 530 € + MwSt.
Das IEPE-Interface „Plug.n.DAQ Lite” ist ein kompaktes 2-Kanal-IEPE-Sensor-Datenerfassungsgerät zur Aufzeichnung und Analyse.
Es ist mit einer weit verbreiteten USB-Schnittstelle ausgestattet, sodass keine zusätzliche Treiberinstallation erforderlich ist.
Das Gerät kann neben AC-Eingängen auch direkt IEPE-Sensoren unterstützen, beispielsweise Mikrofone, Beschleunigungsaufnehmer und Implushammer.
Drei feste Eingangsbereiche von 100 mV, 1 V, 5 V oder 10 V erlauben eine optimale Anpassung des Sensor-Rauschabstands. Andere Messbereichskombinationen sind auf Anfrage möglich.
Anti-Aliasing-Filter stellen sich automatisch ein, sodass die Datenintegrität für Schall- und Schwingungsanalysen gewährleistet ist.
Eine Bandbreite von bis zu 24 kHz pro Kanal und die gleichzeitige Abtastung machen das Plug.n.DAQ Lite äußerst flexibel und ermöglichen den Einsatz mit allen Softwarepaketen, die USB-Audiogeräte unterstützen.
Unterstützte Betriebssysteme: Android – Linux – Windows – macOS
Software Kompatibilität: ARTA – Audacity – DASYLab – imc WAVE – LabVIEW – ME’Scope – NVH-IMP – NVH-FFT – Visual Analyzer – WavePad Sound Editor – Sigview – Soundcard Oscilloscope – SO Analyzer – SpectraPLUS-RT – SpectraPLUS-SC – Multi-Instrument
PnDL-DIN
- Preis 580 € + MwSt.
Analoge Eingänge | 2-Kanal-Single-Ended-BNC, IEPE |
|---|---|
Impedanz | 100 kOhm |
IEPE Versorgung | 21 Volt – 4mA |
Messbereich | 0,1V | 1 V | 5 V oder 10 VPeak |
Bandbreite | 1 Hz bis 24 kHz (-3dB) 10 Hz bis 22 kHz (-0.5dB) |
Abtastfrequenz | 48 kHz, – 44,1 kHz – 32 kHz – 22,05 kHz 16 kHz – 11,025 kHz |
Absolute Genauigkeit | 1 % typisch |
Genauigkeit Verstärkung | 0.2 % oder besser |
THD | < 0,05 % |
Dynamikbereich
| > 100 dB (FFT-basiert) |
Aliasing Unterdrückung | -70 dB (bis zu 0.4 x fs) |
Bandpass-Störanteil im Durchlassbereich | 0.05 dB |
Stromversorgung über USB-Port | Stromverbrauch < 1W |
Temperaturbereich | 0 °C bis +50 °C |
Abmessungen | 57 (B) x 104 (T) x 28 (H) mm |
Gewicht | 110 g |
Wir möchten eine Messmethode zur gleichzeitigen Erfassung des Geräuschpegels einer Waffe und der damit verbundenen Vibrationen vorstellen.
Dazu schlagen wir die Verwendung von Messmikrofonen und Beschleunigungsaufnehmern mit geringer Empfindlichkeit vor. Damit können sowohl der hohe Schalldruckpegel als auch der hohe mechanische Stoß gemessen werden.
Gerne bieten wir Ihnen ein Messdatenerfassungssystem mit Beschleunigungssensor, Messmikrofon und Software an, das für Messungen gemäß der Norm MIL-STD-1474D geeignet ist.
Heute zeigen wir Ihnen, wie das Plug.n.DAQ Lite USB IEPE Sensor Interface in Verbindung mit der NVH Analyzer Software eingerichtet wird.
Für eine korrekte Darstellung der Sensoramplituden müssen der Eingangsmessbereich des USB-Messmoduls und die Empfindlichkeit des Sensors bekannt sein.
Die Empfindlichkeit des Sensors kann aus dem Kalibrierzertifikat des Sensors entnommen werden, oder sie kann direkt mit einem Schwingungskalibrator bestimmt werden.
