IEPE Mikrofon - 5 Hz bis 30 kHz
Vielseitig einsetzbar von Infraschall bis Ultraschall mit hoher Empfindlichkeit und geringem Grundrauschen.
RG-50
-
Preis: 543 €
zzgl. MwSt. - RG-50 Datenblatt

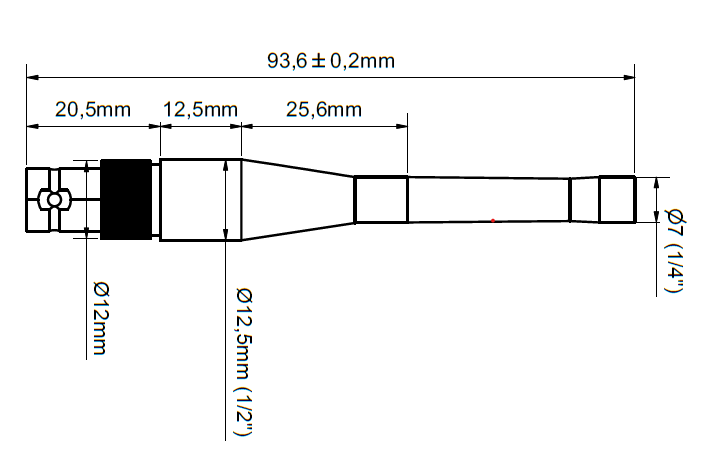

- 2D- und 3D-Zeichnungen für die Konstruktion herunterladen
Klasse 1 | WS3F nach IEC 61094-5 |
---|---|
Durchmesser | 1/4″ |

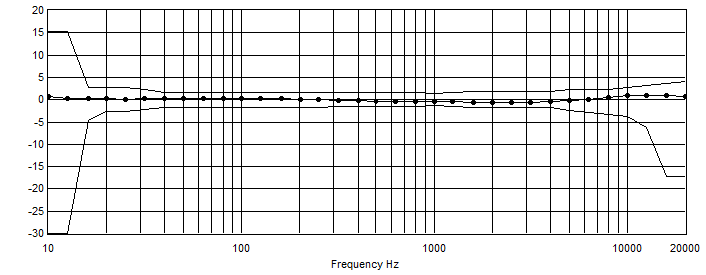

Frequenzbereich | 5 Hz ~ 30 kHz |
Mikrofontyp | Freifeld |
Richtcharakteristik | Kugel |
Empfindlichkeit (dB re 20 μPa) | 50 mV/Pa (± 0,5 dB) |
IEPE Sensorspeisung | 2- 20 mA @ 18 – 30 Volt |
Maximaler Schalldruckpegel | 130 dB Peak |
Eigenrauschen | 26 dBA |
Betriebs-Temperaturbereich | -10 °C ~ +80 °C |
Betriebsfeuchtigkeitsbereich | 25 % ~ 90 %(RH) |
Hitzebeständig bis | 110°C |
Inklusive Windschutz | WS-RG-40 |
Anschlussbuchse | BNC (fem.) |
Druckausgleich | seitlich |
Länge | 93 mm |
Gewicht | 23 g |
Anwendung:
- Infraschall
- Ultraschall
- Produktgeräusche
- Umgebungslärm
- Akustische Kamera
- Schallleistung
RG-50SW
IP55 Spritzwasser resistent
-
Preis: 588 €
zzgl.MwSt. - RG-50 Datenblatt
- 2D- und 3D-Zeichnungen für die Konstruktion herunterladen
Klasse 1 | WS3F nach IEC 61094-5 |
---|---|
Durchmesser | 1/4″ |
Frequenzbereich | 5 Hz ~ 30 kHz |
Mikrofontyp | Freifeld IP55 |
Richtcharakteristik | Kugel |
Empfindlichkeit (dB re 20 μPa) | 50 mV/Pa (± 0,5 dB) |
IEPE Sensorspeisung | 2- 20 mA @ 18 – 30 Volt |
Maximaler Schalldruckpegel | 130 dB Peak |
Eigenrauschen | 26 dBA |
Betriebs-Temperaturbereich | -10 °C ~ +80 °C |
Betriebsfeuchtigkeitsbereich | 25 % ~ 90 %(RH) |
Hitzebeständig bis | 110°C |
Inklusive Windschutz | WS-RG-40 |
Anschlussbuchse | BNC (fem.) |
Druckausgleich | seitlich |
Länge | 93 mm |
Gewicht | 23 g |
Das RG-50SW Mikrofon wurde so konzipiert, dass es gegen Spritzwasser resistent ist.
Das Mikrofon ist somit für den Einsatz bei Messkampagnen unter nassen und feuchten Wetterbedingungen geeignet.
Eine wasserabweisende Versiegelung der Schutzart IP55 der Membran am Schalleintritt verhindert potenzielle Beschädigungen der Elektretkapsel durch Wasser.

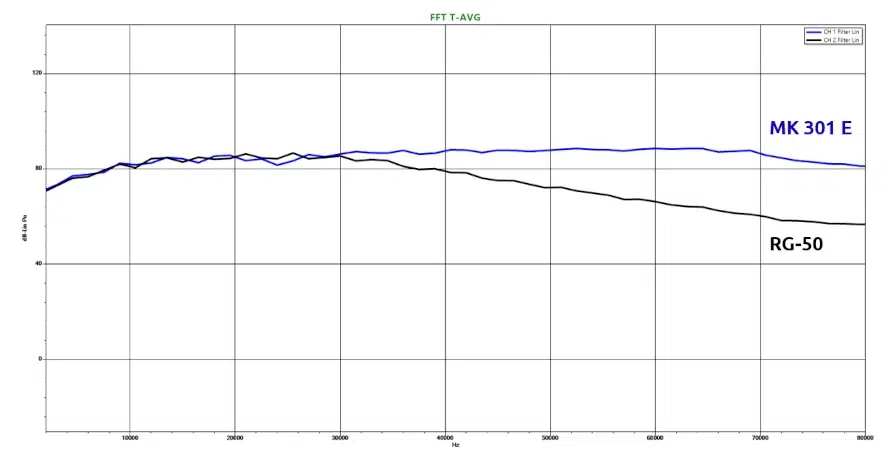

Im Folgenden präsentieren wir Ihnen eine Vergleichsmessung der 1/4-Zoll-Ultraschallmikrofone RG-50 und MM310.
Die Messung erfolgt mit einem 2-Kanal-Hochleistungswandler RME ADI-2/4 PRO SE und der zweikanaligen IEPE-Versorgung Typ MC102A.
Die NVH-FFT-Analysesoftware steuert den RME-Hochleistungswandler über die ASIO-Schnittstelle mit einer Abtastrate von 384 kHz an und wird vor der Messung mit einem Mikrofonkalibrator kalibriert.
Als Ultraschall-Schallquelle wird die Pressluft eines Kompressors verwendet.
Model | Beschreibung | Preis |
---|---|---|
ROGA Instruments-Produkte sind frei von geplanter Veralterung, technisch zugänglich, langlebig und reparierbar. | ||
POM-MI17RG50 | MI17 und RG-50 Mikrofon Hülsen Adapter auf 1/2″ Außendurchmesser. POM Material um galvanische Trennung zu gewährleisten um Masse und erdschleifen zu verhindern | 24 € |
POM-MI1921 | MI19 und MI21 Mikrofon Hülsen Adapter von 1/4″ Innendurchmesser auf 1/2″ Außendurchmesser. POM Material um galvanische Trennung zu gewährleisten um Masse und erdschleifen zu verhindern | 24 € |
MicCAL | Mikrofonkalibrierung Gebühr für ROGA Instruments Mikrofone Nach erfolgreicher Werkskalibrierung geht das Mikrofon an den Kunden mit unserem Werkskalibrierungszertifikat zurück. | 155 € |
WS-RG40 | 1/4″ Mikrofon Windschutz Ø 40 mm | 38 € |
MicREP | Mikrofon Reparatur- und Kalibrierung Gebühr für ROGA Instruments Messmikrofone MI15 | MI17 | MI18 | MI19 | MI21| RG-50 | Nach erfolgreicher Reparatur mit Werkskalibrierung geht das Mikrofon an den Kunden mit unserem Werkskalibrierungszertifikat zurück. | 210 € |
MI19 | MI19 ¼“ Elektret Messmikrofon für industrielle Messzwecke. Gesamtlänge: 85 mm Empfindlichkeit 50 mV/Pa Konstantstrom Versorgung 2-8 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang nach Klasse 1 IEC 61672-1 20 Hz – 20 kHz Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Eigenrauschen 30 dB (A) SPL Max 130 dB HS Code 85181000 | 385 € |
MI19SW | MI19 ¼“ Elektret Messmikrofon für industrielle Messzwecke. IP55 Spritzwasser resistent Gesamtlänge: 85 mm Empfindlichkeit 50 mV/Pa Konstantstrom Versorgung 2-8 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang nach Klasse 1 IEC 61672-1 20 Hz – 20 kHz Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Eigenrauschen 30 dB (A) SPL Max 130 dB HS Code 85181000 | 455 € |
RG-50HL | Mikrofon für Hochpegel Lärmmessung z.B. Schießlärm WS3F nach IEC 61094-5 Gesamtlänge: 95 mm Empfindlichkeit 10 mV/Pa Konstantstrom Versorgung 2-20 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang: 5 Hz – 4 kHz: ± 0,5 dB 4 kHz – 30 kHz: ± 1,5 dB Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Messbereich bis SPL 150 dBPeak HS Code 85181000 | 1275 € |
MK342 E + MV310 Set | 1/4“ Messmikrofon mit konstantem Druck-Frequenzgang WS3P nach IEC 61094-4 Druck 3,5 Hz bis 70 kHz 60 dB(A) bis 186 dB vorpolarisiert HS Code 85181000 | 1480 € |
MI21 | MI21; ¼“ Elektret-Messmikrofon für industrielle Messzwecke. Spritzwassergeschützt IP55 Gesamtlänge: 85 mm Empfindlichkeit 50 mV/Pa CCP IEPE Konstantstrom Versorgung 2-6 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang: 20 Hz – 4 kHz: ± 0,5 dB 4 kHz – 20 kHz: ± 1,5 dB entspricht der Klasse 1 (WS3F) Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Eigenrauschen 26 dB(A) SPL Max 130 dB HS Code 85181000 | 588 € |

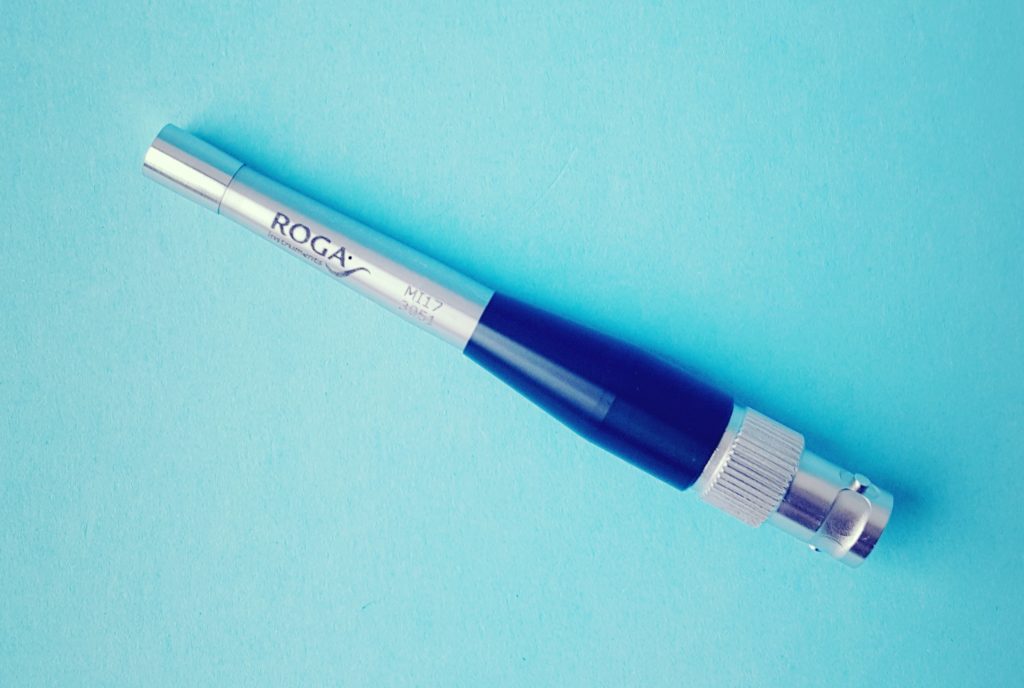

MI17 | MI17 Mikrofon für industrielle Messzwecke. Inklusive 1/2″ Konus Adapter schwarz für 1/2″ Mikrofonhalter Gesamtlänge: 95 mm Empfindlichkeit 50 mV/Pa Konstantstrom Versorgung 2-6 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang nach Klasse 1 IEC 61672-1 20 Hz – 20 kHz Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Eigenrauschen 30 dB (A) SPL Max 130 dB HS Code 85181000 | 425 €
|
MI17SW | MI17SW Mikrofon für industrielle Messzwecke. Spritzwassergeschützt IP55 Inklusive 1/2″ Konus Adapter schwarz für 1/2″ Mikrofonhalter Gesamtlänge: 95 mm Empfindlichkeit 50 mV/Pa Konstantstrom Versorgung 2-6 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang nach Klasse 1 IEC 61672-1 20 Hz – 20 kHz Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Eigenrauschen 30 dB (A) SPL Max 130 dB HS Code 85181000 | 495 €
|
RG-50 | RG-50 ¼“ Elektret Messmikrofon für industrielle Messzwecke. Inklusive 1/2″ Konus Adapter schwarz für 1/2″ Mikrofonhalter Gesamtlänge: 95 mm WS3F nach IEC 61094-5 Empfindlichkeit 50 mV/Pa Konstantstrom Versorgung 2-20 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang: 5 Hz – 4 kHz: ± 0,5 dB 4 kHz – 30 kHz: ± 1,5 dB entspricht der Klasse 1 (WS3F) Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Eigenrauschen 26 dB(A) SPL Max 130 dB HS Code 85181000 | 543 € |
RG-50SW | RG-50SW ¼“ Elektret Messmikrofon für industrielle Messzwecke. WS3F nach IEC 61094-5 Spritzwassergeschützt IP55 Inklusive 1/2″ Konus Adapter schwarz für 1/2″ Mikrofonhalter Gesamtlänge: 95 mm Empfindlichkeit 50 mV/Pa Konstantstrom Versorgung 2-20 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang: 5 Hz – 4 kHz: ± 0,5 dB 4 kHz – 20 kHz: ± 1,5 dB entspricht der Klasse 1 (WS3F) Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Eigenrauschen 26 dB(A) SPL Max 130 dB HS Code 85181000 | 588 € |
