MP30-Blast
Eigenschaften:
- 1/2″ IEPE Messmikrofon
- Messbereich 34 dB bis 150 dB
- Empfindlichkeit: 12 mV/Pa
- Frequenzgang: 1,5 Hz bis 20 kHz
- 1/2″ Mikrofonkapsel
- Freifeld
- Klasse 1 – IEC 60 651 und WS2F
Anwendung:
- Überwachung hoher Schalldruckpegel in Forschung und Entwicklung
- Gasexplosionen
- MIL-STD-1474E
- Wehrtechnische Wirksysteme
- Lärmmessung bei Impulslichtbögen (z.B. MIG/MAG-Impulsschweißen)
1/2″ IEPE Mikrofon
Das MP30 Kondensator Mikrofon-Set bestehend aus einer ½“ Mikrofonkapsel mit Vorverstärker kann an alle Messgeräte mit IEPE Sensorversorgung angeschlossen werden.
MP30 ist ein Messmikrofon der Klasse 1 nach dem Frequenzgang-Industriestandard WS2F. Das geringe Grundrauschen von weniger 16 dB(A) und der lineare Ferquenzgang von 4 Hz bis 20 kHz ist für nahezu jede Präzisionsmessung bestens geeignet.
- WS2F nach IEC 61094-4
- Empfindlichkeit 40 mV/Pa
- IEPE Konstantstromversorgung 2-20 mA
- Bias: 12,5 Volt
- Richtcharakteristik: Kugel

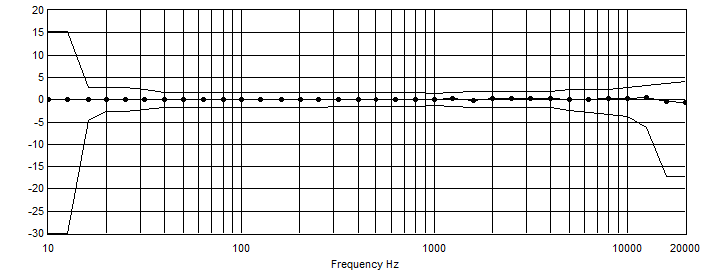

- Frequenzgang: 4 Hz – 20 kHz
- Akustisches Grundrauschen 16 dB A-bewertet
- Messbereich 16 dB(A) bis SPL Peak (5% Dist.) 135 dB
Lieferumfang:
- ½“ Mikrofonkapsel vorpolarisiert
- ½“ IEPE Mikrofonvorverstärker
MP30 Mikrofonkapsel | IEC 61094-4 Standard WS2F |
|---|---|
Durchmesser | 1/2″ |
Frequenzbereich | 4 Hz – 10 Hz: ± 1,5 dB 10 Hz – 4 kHz: ± 0,5 dB 4 kHz – 20 kHz: ± 2,5 dB |
Mikrofontyp | für Freifeld-Anwendungen |
Polarisationsspannung | 0 V |
Empfindlichkeit (dB re 20 μPa) | 40 mV/Pa (± 3 dB) |
Kapazität bei 250 Hz | 18 pF |
Maximaler Schalldruckpegel | 135 dB |
Eigenrauschen | 16 dBA |
Betriebs-Temperaturbereich | -20 °C ～ +60 °C |
Betriebsfeuchtigkeitsbereich | 25 % ～ 90 %(RH) |
Temperatur-Eigenschaften | 0.01 dB/C° Maximum |
Feuchtigkeitseigenschaften | 0.001 %(RH) |
Alterungsdrift | 0.2 dB/Jahr |
Lagertemperaturbereich | -20 °C ～ +60 °C |
Luftfeuchtigkeitsbereich bei Lagerung | 25 % ～ 90 %(RH) |
Druckausgleich | rear vented |
Äußere Maße | Ф 13.2 mm x 16.0 mm |
Gewicht | 8,3 g |
Model | MP30 Vorverstärker |
|---|---|
Frequenzgang (re. 250 Hz) | 0,1 Hz ~ 10 Hz ± 3,0 dB 10 Hz ~ 20 kHz ± 0,1 dB 10 Hz ~ 348 kHz ± 0,5 dB |
Verstärkung | -0.1 dB |
Eigenrauschen 20Hz ~ 20kHz | <5 μV A-Bewertet |
Klirrfaktor (THD) @1kHz 1 V | <0.1% |
Ausgangs-Impedanz | ＜50Ω |
Max. Ausgangsspannung | 6,5 Volt RMS bei 21 Volt IEPE DC Offset |
IEPE Spannung | 18 V ~ 30 V | Bias: 12,5 Volt |
IEPE Strom | 2 mA ~ 20 mA |
Polarisationsspannung | 0 V |
Abmessungen | Ф12.7mm × 70 mm |
Gewicht | <20 g (ohne Kabel) |
Betriebstemperatur | -20°C ~ + 60°C |
Luftfeuchtigkeit | 25 %～ 90 %(RH) |
Atmosphärischer Druck | 65 kPa～108 kPa |
Stecker Typ | BNC |
Gewinde für Mikrofonkapsel Befestigung |
11.7 mm-60 UNS |
1/2″ IEPE Mikrofon
Das MP30-50 Kondensator Mikrofon-Set bestehend aus einer ½“ Mikrofonkapsel mit Vorverstärker kann an alle Messgeräte mit IEPE Sensorversorgung angeschlossen werden.
MP30-50 ist ein Messmikrofon der Klasse 1 nach dem Frequenzgang-Industriestandard WS2F. Das geringe Grundrauschen von weniger 16 dB(A) und der lineare Ferquenzgang von 4 Hz bis 20 kHz ist für nahezu jede Präzisionsmessung bestens geeignet.
- WS2F nach IEC 61094-4
- Empfindlichkeit 50 mV/Pa
- IEPE Konstantstromversorgung 2-20 mA
- Bias: 12,5 Volt
- Richtcharakteristik: Kugel
- Frequenzgang: 4 Hz – 20 kHz
- Akustisches Grundrauschen 16 dB A-bewertet
- Messbereich 16 dB(A) bis SPL Peak (5% Dist.) 135 dB
Lieferumfang:
- ½“ Mikrofonkapsel vorpolarisiert
- ½“ IEPE Mikrofonvorverstärker
MP30-50 Mikrofonkapsel | IEC 61094-4 Standard WS2F |
|---|---|
Durchmesser | 1/2″ |
Frequenzbereich | 4 Hz – 10 Hz: ± 1,5 dB 10 Hz – 4 kHz: ± 0,5 dB 4 kHz – 20 kHz: ± 2,5 dB |
Mikrofontyp | für Freifeld-Anwendungen |
Polarisationsspannung | 0 V |
Empfindlichkeit (dB re 20 μPa) | 50 mV/Pa (± 1,5 dB) |
Kapazität bei 250 Hz | 18 pF |
Maximaler Schalldruckpegel | 135 dB |
Eigenrauschen | 16 dBA |
Betriebs-Temperaturbereich | -20 °C ～ +60 °C |
Betriebsfeuchtigkeitsbereich | 25 % ～ 90 %(RH) |
Temperatur-Eigenschaften | 0.01 dB/C° Maximum |
Feuchtigkeitseigenschaften | 0.001 %(RH) |
Alterungsdrift | 0.2 dB/Jahr |
Lagertemperaturbereich | -20 °C ～ +60 °C |
Luftfeuchtigkeitsbereich bei Lagerung | 25 % ～ 90 %(RH) |
Druckausgleich | rear vented |
Äußere Maße | Ф 13.2 mm x 16.0 mm |
Gewicht | 8,3 g |
Model | MP30 Vorverstärker |
|---|---|
Frequenzgang (re. 250 Hz) | 0,1 Hz ~ 10 Hz ± 3,0 dB 10 Hz ~ 20 kHz ± 0,1 dB 10 Hz ~ 348 kHz ± 0,5 dB |
Verstärkung | -0.1 dB |
Eigenrauschen 20Hz ~ 20kHz | <5 μV A-Bewertet |
Klirrfaktor (THD) @1kHz 1 V | <0.1% |
Ausgangs-Impedanz | ＜50Ω |
Max. Ausgangsspannung | 6,5 Volt RMS bei 21 Volt IEPE DC Offset |
IEPE Spannung | 18 V ~ 30 V | Bias: 12,5 Volt |
IEPE Strom | 2 mA ~ 20 mA |
Polarisationsspannung | 0 V |
Abmessungen | Ф12.7mm × 70 mm |
Gewicht | <20 g (ohne Kabel) |
Betriebstemperatur | -20°C ~ + 60°C |
Luftfeuchtigkeit | 25 %～ 90 %(RH) |
Atmosphärischer Druck | 65 kPa～108 kPa |
Stecker Typ | BNC |
Gewinde für Mikrofonkapsel Befestigung |
11.7 mm-60 UNS |
Mit dem 1/2” Messmikrofon MP30-Infra wird die Möglichkeit eröffnet, eine qualitativ hochwertige, vorpolarisierte Messmikrofonkapsel MK 222 E an Messsystemen mit IEPE-Versorgung einzusetzen. Als typische Anwendungen kommen Tiefton Messungen in Betracht.
Der MP30 Vorverstärker ist mit einem Frequenzgang von 0,1 Hz bis 200 kHz ausgelegt und lässt sich mit einer anwendungs-entsprechenden Mikrofonkapsel bestücken .
Zur Halterung des Mikrofons wird der Mikrofonhalter MI-MKAL empfohlen. Der Einsatz des 1/2” Messmikrofon-Zubehörs, wie Windschutz usw., ist problemlos möglich.
Das Messmikrofon kann mit dem Schallkalibrator 4010, CA 111 oder mit anderen geeigneten Schalldruckkalibratoren kalibriert werden.
Klasse 1 – WS2F – DIN IEC 61094-4
- Empfindlichkeit 50 mV/Pa
- IEPE Konstantstrom Versorgung 2-20 mA
- Richtcharakteristik: Kugel
- Frequenzgang: 0,5 Hz – 20 kHz (± 2 dB)
- Akustisches Grundrauschen 15 dB A-bewertet
- Messbereich 15 dB(A) bis SPL Peak (5% Dist.) 135 dB
Ultraschallmikrofon Set
Die 1/4“ Messmikrofonkapsel MK 301 E ist für akustische Messungen in Forschung, Entwicklung und Industrie konzipiert und wird unter anderem auch in der Bauakustik und Audiometrie eingesetzt.
- WS3F nach IEC 61094-4
- Frequenzgang 5 Hz bis 100 kHz mit Mikrofonverstärker MP30
- Empfindlichkeit 3,5 mV/Pa
- IEPE 4 – 20 mA / 24 – 30 Volt
- Freifeld
- Schalldruckpegel bis 168 dB
- 35dBA bis 168dB
- Vorpolarisiert
Die Messmikrofonkapsel MK 301 ist geeignet für Schallpegelmesser der Klasse 1 nach IEC 61672.
Ein typisches 1/2″ Messmikrofon liefert bei 1 Pascal eine Spannung von 50 mV. 1 Pascal entspricht 94 dB Schalldruckpegel. 94 dB sind für den Menschen bereits sehr unangenehm und werden nur in seltenen Situationen toleriert.
Bei einem normalen Gespräch liegt der Schalldruckpegel unter 74 dB, also 20 dB niedriger. 20 dB leiser ist ein Faktor 10 leiser.
Das heißt, bei 74 dB liefert das Mikrofon nur noch 5 mV.
Angenommen, bei der End-of-Line-Prüfung werden Teile in einer schallisolierten Messkammer akustisch geprüft, so kann davon ausgegangen werden, dass das Messmikrofon nur wenige Mikrovolt liefert.
Daher ist die Wahl des Eingangsmessbereichs der Messdatenerfassung sehr wichtig. Angenommen, die Messkarte hat einen Messbereich von 10.000 mV und das Messmikrofon ist einem Schalldruckpegel von 74 dB ausgesetzt, der 5 mV liefert, dann ist der Messbereich von 10 Volt für diese Anwendung viel zu grob.
Unsere Lösung für diese Anwendung ist der PnDL-100 mit einem Eingangsmessbereich von 100 mV, der einen akustischen Messbereich von 13 bis 97 dB(A) liefert.
Im Folgenden möchte ich Ihnen das Eigenrauschen von vier Mikrofonmodellen vorstellen, darunter zwei 1/2″-Mikrofone und zwei 1/4″-Mikrofone.
Für die Messungen wurden folgende Mikrofone verwendet:
- MP30 1/2" IEPE Mikrofon Set
- MI19 1/4" IEPE Kompaktmikrofon
- M 380
- MMS 214 Low Noise Mikrofon
