Akustischer Kalibrator - Schallpegelmesser Kalibrator - Mikrofon Kalibrator

Der akustische Kalibrator 4010 ist eine akustische Schallquelle zum Kalibrieren und Überprüfen von Mikrofonen und Schallpegelmessgeräten.

Er entspricht den Anforderungen an Klasse 1-Kalibratoren gemäß IEC 60942 und kann zwei unterschiedliche Schalldruckpegel mit zwei unterschiedlichen Frequenzen erzeugen, womit die Pegellinearität und die Frequenzbewertung von Schallpegelmessgeräten überprüft werden können.

Der Schalldruckpegel wird mit einem internen Referenzsensor gemessen und nachgeregelt.

Dadurch wird ein von der akustischen Last des Messmikrofons sowie von den Umgebungsbedingungen nahezu unabhängiger Schalldruckpegel im Kuppler des Kalibrators sichergestellt.

Weiterhin misst der Kalibrator 4010 auch die Umgebungsbedingungen Temperatur, Luftdruck und relative Luftfeuchte.

Mikrofonkalibrator

Akustischer Kalibrator 4010

Technische Daten:

250 Hz und 1000 Hz

1“, 1/2“ und 1/4“

94 dB und 114 dB

PTB Baumusterprüfung

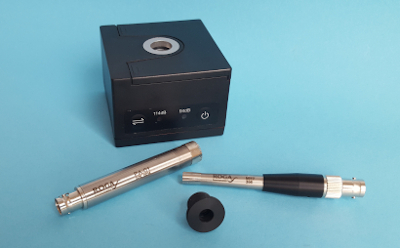

Schallkalibrator

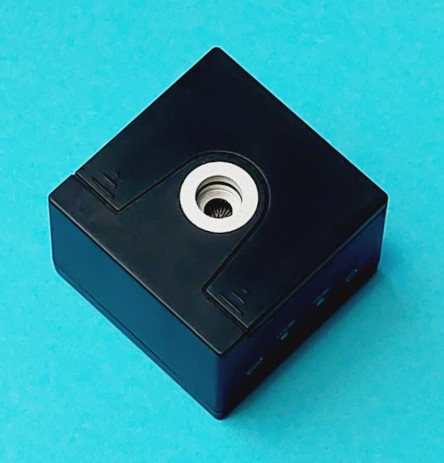

CA111 und CA114

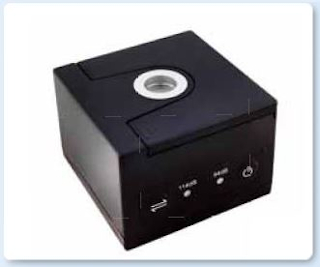

Schallkalibratoren der CA1xx Serie sind sehr stabile Präzisionskalibratoren der Genauigkeitsklasse 1 und 2 für die
Technische Akustik.

Sie können für Messmikrofonkapseln der Baugrösse ½“ oder ¼“ verwendet werden.

Durch die interne mikroprozessorgesteuerte Regelung ist das Ausgangssignal des Schallkalibrators weitgehend unabhängig vom Mikrofontyp.

Technische Daten:

Schallpegel 94/114dB

automatische Abschaltung

langlebiges Gerät

Betriebsanzeige über LED

Lieferung mit Kalibrierzertifikat

hohe Genauigkeit durch internes Referenzmikrofon

Mikrofon Kalibrator

20 Hz – 20 kHz

Mikrofon Kalibrator Messfrequenzbereich reicht von 20 Hz~20 kHz.

CA916

Die Vergleichsmethode spielt eine eine wichtige Rolle bei der Frequenzgangmessung, vor allem bei Nichtmetall-Messmikrofonen, welche nicht mit einem elektrostatischen Aktuator geprüft werden können.

Nichtmetall-Messmikrofone können nur mit direkten- oder der Vergleichsmethode geprüft werden.

Der Vollfrequenzkoppler CA916 wurde auf Grundlage der Vergleichsmethode entwickelt.

Ein 1/2″ Referenz-Mikrofon ist im Gehäuse des Kopplers montiert. Ein entsprechend gestalteter Hohlraum stellt sicher, dass der Schalldruck auf der Membran des Prüflings den gleichen dem des Referenzmikrofons entspricht.

Der Messfrequenz Bereich liegt zwischen 20 Hz ~20 kHz.

Mikrofon Kalibrator CA935 erreicht 180 dB bei 500 Hz

CA935

Hochpegel Schallkalibrator

Anwendungen:

Luft- und Raumfahrtprüfung

Präzise Linearitätskalibrierung für Mikrofone in der Luft- und Raumfahrt, um die Zuverlässigkeit in Umgebungen mit hohem Schalldruck zu gewährleisten.

Akustische Prüfung im Verteidigungsbereich

Kalibrierung in Verteidigungsszenarien mit einem Dynamikbereich von 94 dB bis 180 dB, der die strengen Anforderungen für genaue akustische Prüfungen erfüllt.
Die wichtigsten Merkmale umfassen:


Röhrenresonanz-Prinzip

Der CA935 wurde auf der Grundlage des Röhrenresonanzprinzips entwickelt und gewährleistet eine präzise Kalibrierung mit reinen Schallwellen großer Amplitude bei 500 Hz.

Außergewöhnlicher Kalibrierungsbereich

Der CA935 bietet einen Dynamikbereich von 94 dB bis 180 dB, der herkömmliche Kalibratoren übertrifft und die Anforderungen von Hochdruckumgebungen erfüllt.


Hochempfindlicher, verzerrungsarmer Lautsprecher

Ein eingebauter Lautsprecher mit hoher Empfindlichkeit und minimaler Verzerrung (≤0,5 % bei 171 dB/500 Hz, ≤2,5 % bei 180 dB/500 Hz) garantiert Genauigkeit bei der Kalibrierung und Verzerrungsmessung.

Optionale MPA473S-Kompatibilität

Die Benutzer haben die Möglichkeit, das Hochpegelmikrofon MPA473S als Referenz zu wählen, um eine Echtzeitüberwachung der Schalldruckpegel zu ermöglichen.

Model
Mikrofon Kalibrator Preis
Preis
ROGA Instruments-Produkte sind frei von geplanter Veralterung, technisch zugänglich, langlebig und reparierbar.
CA114

Mikrofon Kalibrator; Konform zu IEC 60942 Klasse 2 für 1/2″- und 1/4″-Mikrofonkapseln mit quarzgesteuertem Oszillator zur Überprüfung der Genauigkeit auf Schallpegelmessern der IEC 60942 Klasse 2.
94 dB @ 1000 Hz Ausgangspegel Download CA1xx PDF

380 €
CA111

Schallkalibrator; Konform zu IEC 60942 Klasse 1 für 1/2″- und 1/4″-Mikrofonkapseln mit quarzgesteuertem Oszillator zur Überprüfung der Genauigkeit auf Schallpegelmessern der IEC 60942 Klasse 1.
94 dB und 114 dB @ 1000 Hz Ausgangspegel wählbar Download CA1xx PDF

720 €
4010

Kalibrator 94 dB/114 dB, 250 Hz/1k Hz
direkter Anschluss für 1″
und mit Adapter 1/2″ oder 1/4″ im Lederetui
Klasse 1

1250 €
CA916

Vollfrequenzkoppler für 1/2“ und 1/4“ Mikrofone, der Messfrequenzbereich reicht von 20 Hz~20 kHz.

3290 €
CA916-Set

Messmikrofon Kalibriersystem
Vollfrequenzkoppler für 1/2“ und 1/4“ Mikrofone
Messfrequenzbereich reicht von 20 Hz~20 kHz
Lieferumfang:
CA916 Vollfrequenzkoppler
MOTU M2 2 Kanal USB Audio Interface
MP48 2 Stück IEPE – XLR Adapter
Mini-PC ASUS PN41 / 16 GB / 1000 GB / Win 11 Pro
BSWA VA Audio Software vorinstalliert

6980 €
CA935

Entwickelt nach dem Prinzip der Oberst-Röhre mit variablem Querschnitt
Kalibrierungsdynamikbereich von 94 dB bis 180 dB
Eingebauter Lautsprecher mit hoher Empfindlichkeit
und geringer Verzerrung
Gesamtklirrfaktor Verzerrung
≤0,5 % (@ 171 dB / 500 Hz), ≤2,5 % (@ 180 dB / 500 Hz)

17900 €
