Das 1/2-Zoll-Messmikrofon MP30-Blast ist für den Einsatz bei Explosionen oder Gasdeflagrationen konzipiert. Für die präzise Messung von Druckwellen unter 2 Hz steht die optionale Infraschall-Mikrofonkapsel MKS 222 E zur Verfügung.
Zu den typischen Anwendungen gehören die Messung von Sprengungen im Bergbau sowie andere akustische Ereignisse mit hohen Schalldruckpegeln. Der elektrische Anschluss erfolgt über den fest integrierten BNC-Anschluss mittels handelsüblicher BNC-Kabel.
Für die Montage des Mikrofons wird der Mikrofonhalter MI-MKPL empfohlen. Es können Zubehörteile für 1/2-Zoll-Messmikrofonkapseln verwendet werden – wie etwa Windschutze oder das Regenschutz-Set MR40 für die kontinuierliche Überwachung im Außenbereich.
Das Messmikrofon lässt sich mit dem Schallkalibrator 4010 (bevorzugt) oder anderen geeigneten Schalldruckkalibratoren kalibrieren.
MP30-Blast
Eigenschaften:
- 1/2″ IEPE Messmikrofon
- Messbereich 34 dB bis 150 dB
- Empfindlichkeit: 12 mV/Pa
- Frequenzgang: 1,5 Hz bis 20 kHz
- 1/2″ Mikrofonkapsel
- Freifeld
- Klasse 1 – IEC 60 651 und WS2F
Anwendung:
- Überwachung hoher Schalldruckpegel in Forschung und Entwicklung
- Gasexplosionen
- MIL-STD-1474E
- Wehrtechnische Wirksysteme
- Lärmmessung bei Impulslichtbögen (z.B. MIG/MAG-Impulsschweißen)
PnDL-Expl-SET
Eigenschaften:
- 1 x 2-Kanal IEPE-Sensor USB-DAQ
- 1 x Beschleunigungssensor Messbereich 5000 g (*)
- 1 x Hochpegel Mikrofon SPL Max. 179 dB (*)
- 2 x 10-32 zum BNC-Sensorkabel 3 Meter
- 1 x isolierender Haltemagnet mit 50 Newton Haftkraft
- NVH Analyzer Pro Software @ 384 kHz Abtastrate
Anwendung:
- Messung von hohem Lärm und hoher Schwingung in Forschung, Entwicklung und Bildung
- Messungen des Stoßantwortspektrums (SRS)
- Analyse von Ultra-Hochpegel Tests, Gasexplosionen
- MIL-STD-1474 Abfeuersequenzen aus militärischen Waffensystemen

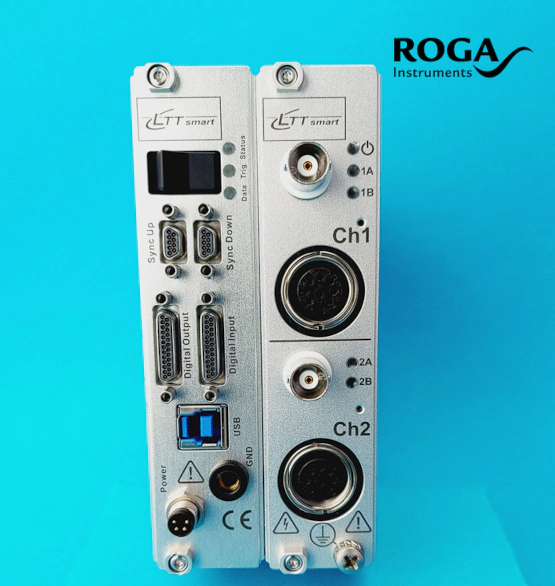

ultraschnell, flexibel und präzise
Eigenschaften:
- Präzisionsdatenerfassungssystem mit 2 analogen Eingängen
- Bandbreite: DC bis 900 kHz pro Kanal
- 2 MHz // 24-Bit-ADC pro Kanal
- IEPE mit 4 mA Versorgung / Lade- und DMS-Eingang
- Synchronisationsschnittstelle zur Kaskadierung mehrerer Geräte
- NVH Analyzer Pro Software
Anwendung:
- Hochgeschwindigkeitsmessung von Lärm und Vibrationen in Forschung, Entwicklung und Bildung
- Messungen des Stoßantwortspektrums (SRS)
- Analyse von Ultraschall-, Aufpralltests, Gasexplosionen usw.
- Messung und Analyse der Rotordynamik
- MIL-STD-1474E Abfeuersequenzen aus militärischen Waffensystemen.
Anwendungsbereiche
- Maschinen- und Anlagenbau
- Produktionslinien und Fertigung
- Pumpen, Motoren, Lager und Getriebe
- Pilotprojekte POC zur Einführung der vorausschauenden Instandhaltung
401D02 | Ser. Nr.: 250028 |
|---|---|
Empfindlichkeit | -8 V/mm |
Messbereich | 0,56 – 2,56 mm |
Linearer Mittelpunkt | 1,56 mm |
Mittelpunkt Ausgangsspannung | -10,033 V |
Frequenzbereich | DC bis 5000 Hz |
Sensorkopf Temperaturbereich | -20 °C bis 100 °C |
Oszillator | -20 °C bis 70 °C |
Versorgungsspannung | 12 mA / -24 Volt DC |
Kalibriermaterial | 42CrMo4 |
Sensorstecker | SMA |
Klemmen Anschluss | Signal Ausgang – GND – -24VDC |
Sensordurchmesser | M10x1 |
Sensorkopflänge | 90 mm |
Sensorkabellänge | 5 Meter, Edelstahl Armiert |
Oszillator Abmessungen | 60x80x45 mm |
Montage | Hutschiene |
Alle notwendigen Komponenten sind im Rotor Vibration SET wie folgt enthalten.
Pocket Laser Tachometer, Beschleunigungsaufnehmer, RogaDAQ2, Sensorkabel 2 Meter lang, NVH-IMP und NVH-FFT Software.

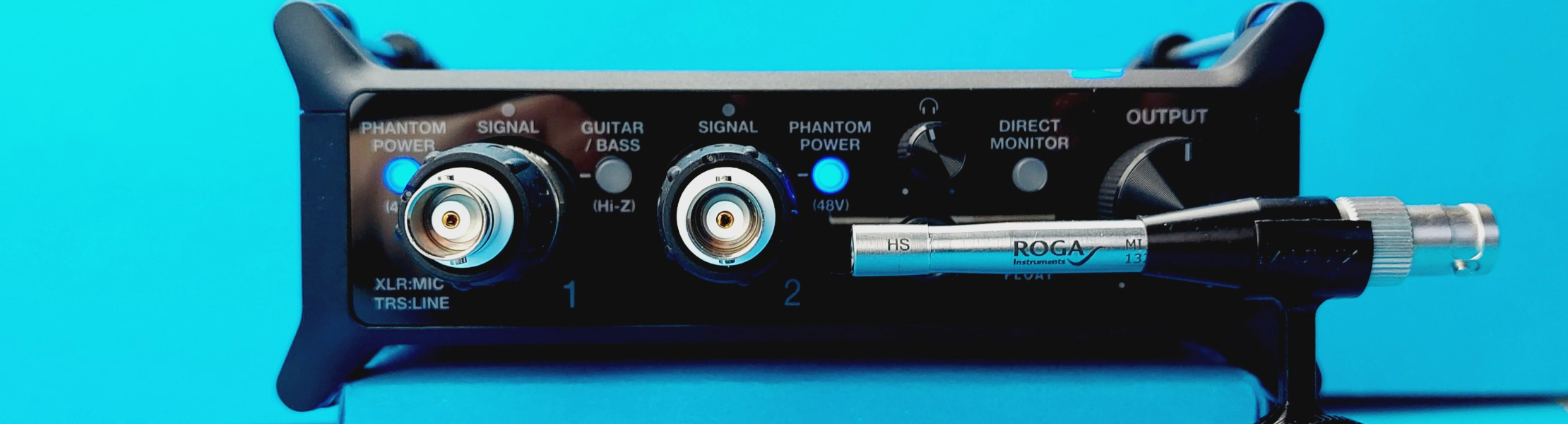

In diesem Tutorial werden einige nützliche Tipps zur Einrichtung eines Messmikrofons und eines Hydrofons mit einem High-Sampling-USB-Audiokonverter vorgestellt.
