USB Messmikrofon Modelle sind so konzipiert, dass sie sowohl Infraschall- als auch Ultraschallfrequenzen erfassen können, was sie zu einem hervorragenden Werkzeug für Forschung und Entwicklung macht. Sie sind in Standard-, Infraschall- und Ultraschallversionen erhältlich, um Ihren Anforderungen besser gerecht zu werden.
Unsere Mikrofonkapseln entsprechen den WS2F-Normen gemäß IEC 61094-4 und gewährleisten Präzision und Zuverlässigkeit in jeder Umgebung.
Unsere USB-Präzisionsmikrofone eignen sich für eine breite Palette von industriellen und wissenschaftlichen Anwendungen.
Sie sind mit den meisten gängigen Softwareanwendungen kompatibel und können einfach über USB an Computer und Laptops angeschlossen werden.
Unsere USB-Präzisionsmikrofone werden nach ISO-Normen hergestellt, um eine hohe Qualität und genaue Ergebnisse zu gewährleisten.
Unser Ziel ist es, unsere Kunden mit zuverlässigen und präzisen Mikrofonen für alle ihre industriellen Anforderungen zu versorgen.
iSV1611
Klasse 1 WS2F – IEC 61094-4

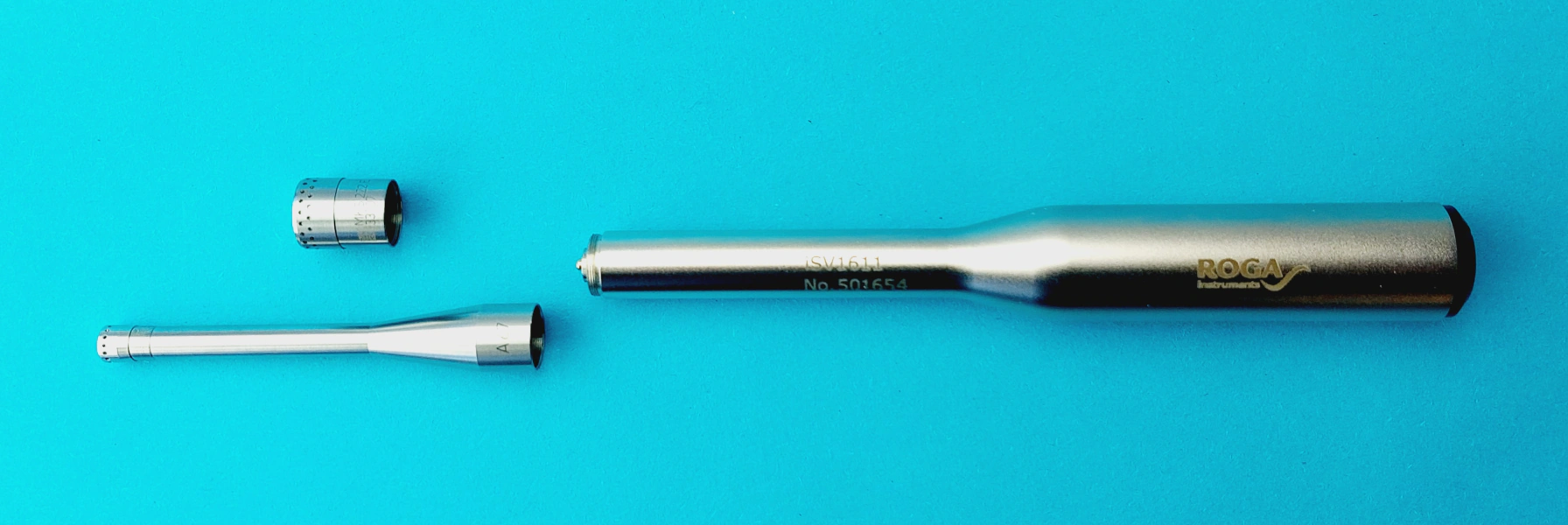

USB Messmikrofon Modell iSV1611 ist ein digitales Mikrofon mit USB-Schnittstelle, bestehend aus vorpolarisierter ½“ Kondensator Messmikrofonkapsel, Vorverstärker, 2-Kanal (Stereo) ADC und USB-Schnittstelle, das mit Apps auf Smartphone, Tablet oder PC verwendet werden kann.
PC, Smartphone oder Tablet empfangen die digitalisierten 2-Kanal-Signaldaten über ein mit dem iSV1611 verbundenes USB-Kabel.
Der Zweikanalbetrieb ermöglicht die gleichzeitige Messung im
- Messbereich 16 dB(A) – 140 dB
- ½“ Kondensator Mikrofonkapsel vorpolarisiert
- Frequenzbereich: 4 Hz – 20 kHz ± 1,5 dB
- 1/2″ Mikrofonkapselgewinde 60uns
- Richtcharakteristik: Kugel
- Akustisches Grundrauschen 16dBA
- SPL Max. 140dB
- Empfindlichkeit 40 mV/Pa
- Messbereich Kanal links 16 – 101 dB(A)
- Messbereich Kanal rechts 51 – 140 dB(A)
- Kompatibilität mit Android, MacOS, Linux, Windows
iSV1611
1/2″ Messmikrofonkapsel
für Normal-Anwendungen
WS2F nach IEC 61094-4
Freifeld
4 Hz bis 20 kHz
16 dBA bis 140 dB
Preis: 765 € + MwSt.
1/4″ Messmikrofonkapsel
WS3F nach IEC 61094-4
Freifeld
4 Hz bis 80 kHz
30 dBA bis 165 dB
1/2″ Messmikrofonkapsel
für Tiefton-Anwendungen
WS2F nach IEC 61094-4
Freifeld
1 Hz bis 20 kHz
15 dBA bis 140 dB
Preis: 1625 € + MwSt.
1/4″ Messmikrofonkapsel
WS3F nach IEC 61094-4
Freifeld
5 Hz bis 80 kHz
35 dBA bis 168 dB
Spezifikationen der iSV1611 Mikrofonkapsel
MP30 Mikrofonkapsel | IEC 61094-4 Standard WS2F |
|---|---|
Durchmesser | 1/2″ |
Frequenzbereich | 4 Hz – 10 Hz: ± 1,5 dB 10 Hz – 4 kHz: ± 0,5 dB 4 kHz – 20 kHz: ± 2,5 dB |
Mikrofontyp | für Freifeld-Anwendungen |
Polarisationsspannung | 0 V |
Empfindlichkeit (dB re 20 μPa) | 40 mV/Pa (± 3 dB) |
Kapazität bei 250 Hz | 18 pF |
Maximaler Schalldruckpegel | 135 dB |
Eigenrauschen | 16 dBA |
Betriebs-Temperaturbereich | -20 °C ～ +60 °C |
Betriebsfeuchtigkeitsbereich | 25 % ～ 90 %(RH) |
Temperatur-Eigenschaften | 0.01 dB/C° Maximum |
Feuchtigkeitseigenschaften | 0.001 %(RH) |
Alterungsdrift | 0.2 dB/Jahr |
Lagertemperaturbereich | -20 °C ～ +60 °C |
Luftfeuchtigkeitsbereich bei Lagerung | 25 % ～ 90 %(RH) |
Druckausgleich | rear vented |
Äußere Maße | Ф 13.2 mm x 16.0 mm |
Gewicht | 8,3 g |
Mikrofonvorverstärker Daten
Model iSV1611 | Mikrofonvorverstärker |
|---|---|
Signal Amplitude Ref. 50 mV @ 1 kHz Frequenzgang Abtastrate 192 kHz | 1 Hz~20 Hz <3,0dB 20Hz~20 kHz <0,3dB 20kHz~80 kHz <3dB |
Eigenrauschen – elektrisch | Kanal 1 (<13 dBA, <26 dBZ) Kanal 2 (<50 dBA, <63 dBZ) |
Klirrfaktor (THD) @1 kHz, 50 mV, A-Bewertet | <0,1 % |
Übersteuerung 1kHz (THD<3%) | Kanal 1 (>101,9 dB) Kanal 2 (>140 dB) |
Amplitudengenauigkeit Eingang 31,6 mV, 1 kHz, 90,0 dB | Fehler <0,2 dB |
Abmessungen 1/2″ Außendurchmesser der Schutzabdeckung | Ф 20 × 165 mm Ф 13,2 mm |
Gewicht | <96 g (Kabel nicht enthalten) |
Betriebstemperatur | -20°C ~ + 60°C |
Luftfeuchtigkeit | 25 %～ 90 %(RH) |
Atmosphärischer Druck | 65 kPa～108 kPa |
Stecker Typ | Micro-USB |
Mikrofonkapsel Gewinde |
11.7 mm-60 UNS |
Robuster USB Anschluss ist mikrofonseitig verschraubt
Lieferumfang:
- 1/2″ Mikrofonkapsel
- Digitaler Mikrofonvorverstärker
- USB Anschlusskabel 2 Meter
- Windschutz
Wir möchten darauf hinweisen, dass sich Beschleunigungssensoren mit Ladungsausgang ebenfalls an den iSV1611-Vorverstärker anschließen lassen, sofern ein 1/2″-auf-10-32-Gewindeadapter verwendet wird.
Auf diese Weise können Schwingungsmessungen mit der gleichen Messtechnik realisiert werden.
Für die Durchführung sensorspezifischer Analysen in dB oder Beschleunigung in g steht Ihnen unsere optionale NVH-FFT Software zur Verfügung.
