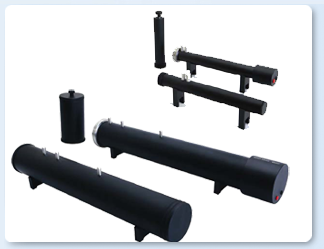

Impedanzrohr Systeme

Die Impedanzrohr-Systeme aus der SW-Familie bieten Ihnen höchste Genauigkeit bei der Messung von Schallabsorptionskoeffizienten sowie Impedanzen gemäß ISO und ASTM.

Darüber hinaus sind sie in der Lage, transferfunktionsbasierte Schalldämpfungsmessungen durchzuführen.

Bei der transferfunktionsbasierten Messmethode wird aus der gemessenen Transferfunktion die Eingangsenergie aus der reflektierten Energie herausgerechnet. Anschließend können die akustischen Eigenschaften, wie der α_w-bewertete Schallabsorptionsgrad, des im Impedanzrohr installierten Prüflings bestimmt werden.


Die Impedanzrohre der SW-Familie wurden explizit dafür entworfen, mit klar vordefinierten Messabläufen zu arbeiten.

SW230 Set

Impedanzrohr
SW230 Set

Impedanzrohr-System

Paketangebot für Schallabsorptionsmessungen

ROGA bietet ein komplettes Impedanzrohrsystem an, das folgende Komponenten umfasst: Rohr, Mikrofone, DAQ-Hardware, Leistungsverstärker und Messsoftware.

SW230 Kit
Lieferumfang
SW230
125-3150Hz
Rohr mit 60 mm Durchmesser
Probenhalter mit 60 mm Durchmesser
PA50
50-Watt-Leistungsverstärker
Plug.n.DAQ Lite
2 Kanal IEPE USB Interface
MI19
2 x IEPE-Messmikrofone
VA-Lab2 BASIC
Basissoftware für die Messung von Lärm und Vibrationen, für 2 Kanäle
VA-Lab2 IMP-A
Software zur Messung von Schallabsorptionskoeffizienten
Mini-PC
Mit vorinstallierter und lizenzierter VA Lab 2-Software

SW422 + SW477

60 Hz – 6300 Hz

Impedanzrohr

Merkmale:

  • Akustische Eigenschaften von Materialmessungen basierend auf der Übertragungsfunktionsmethode gemäß der Absorptionskoeffizienten-Norm von GB/T 18696.2, GB/J 88, ISO 10534-2 und ASTM E1050-12 sowie der Transmissionsverlust-Norm von ASTM E2611-17
  • Das abtrennbare Probenhalterrohr ist bequem für die Platzierung der zu prüfenden Materialien
  • Schneller und genauer im Vergleich zum Stehwellenverhältnisverfahren
  • Frequenzbereich kann hohe und niedrige Bänder abdecken, abhängig von den verschiedenen Rohrdurchmessern und den unterschiedlichen Mikrofonabständen
  • Verbesserte Dichtungs- und Verbindungsstrukturen zwischen den Rohren sind bequem für die Messung und haben eine viel bessere Dichtungs- und Schalldämmleistung

Anwendungen:

  • Quantitative Messung der akustischen Eigenschaften von Materialien
  • Messung der akustischen Koeffizienten von Materialien, die für Simulationssoftware benötigt werden

Zum Lieferumfang gehören unter anderem die Rohre selbst, Mikrofone, 4 Kanal IEPE DAQ sowie die Messdatenerfassungs-Software.

Die ROGA MI19 6,35 mm 1/4″ IEPE Mikrofone bieten eine ausgezeichnete Phasen Synchronität, weshalb sie sich besonders für Impedanzrohr Messungen eignen. Die Mikrofone werden direkt an das optionale 2-Kanal-System Plug.n.DAQ Lite oder das 4 Kanal Messdaten- Erfassungssystem MC3242 angeschlossen.

Der PA50 Leistungsverstärker wird zum Ansteuern des im Impedanzrohr installierten Lautsprechers eingesetzt. Die BSWA VA-Lab Software wird zum Bedienen aller Messfunktionen für Messungen der Schalldämpfung und der Übertragungsdämpfung verwendet.

Entspricht folgenden Normen:

  • ISO 10534-1: 1996 Akustik-Bestimmung des Schallabsorptionskoeffizienten und der Impedanz
  • Teil 1: Verfahren unter Verwendung des Stehwellenverhältnisses.
  • ISO 10534-2: 1998 Akustik-Bestimmung des Schallabsorptionskoeffizienten und der Impedanz in Impedanzrohren-Teil 2: Übertragungsfunktionsmethode.
  • E 1050-08 Standardprüfverfahren für die Impedanz und Absorption von akustischen Materialien unter Verwendung eines Rohrs, zweier Mikrofone und einer digitalen Frequenzanalyse.
  • E 2611-09 Standardprüfverfahren zur Messung der Schallübertragung bei normalem Einfall von akustischen Materialien auf der Grundlage der Übertragungsmatrixmethode.
    Der Übertragungsverlust basiert auf der Übertragungsfunktionsmethode mit vier Mikrofonen, und der ISO-Standard.
  • Das Impedanzrohrsystem wurde auf der digitalen Erfassungshardware von BSWA mit der Entwicklungsplattform LabVIEW entwickelt.

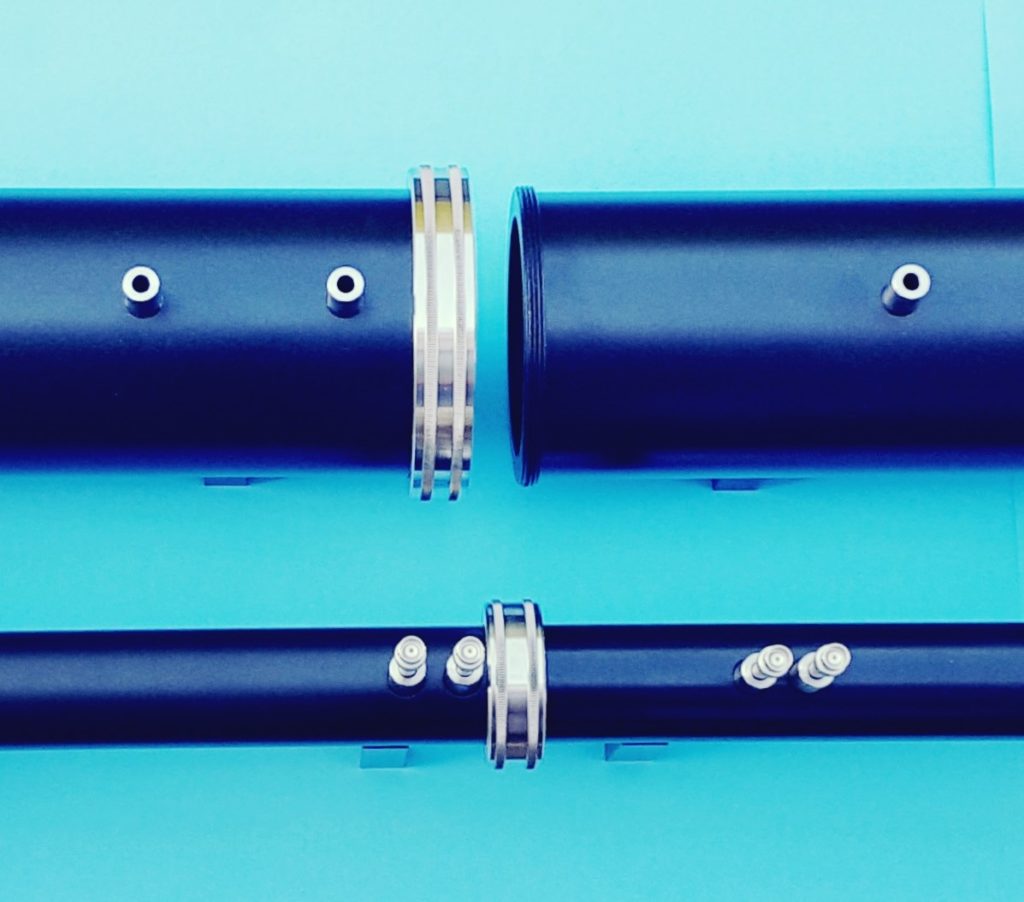

Aufbau des Impedanzrohres

Kalibrierung der Messkette

Messung der Schallabsorption

Model
Impedanzrohr Komplettset
60 Hz – 6300 Hz
Preis

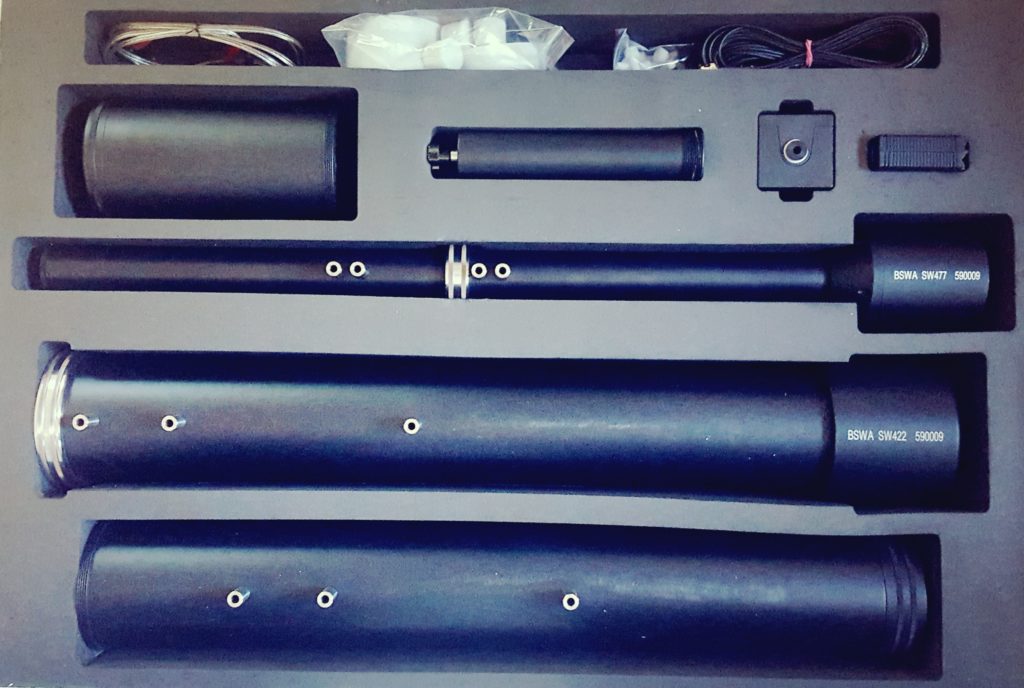

SW422 + SW477
Set

Schallabsorptionskoeffizient (α) und Transmissionsverlust (TL) Schallabsorptionsstandard:
GB/T-18696, 2-2002, ISO10534-2, 1998; ASTM E1050-08 ASTM E2611-09

Zur genauen Messung von Schallabsorptionskoeffizienten (63-6300Hz) und Übertragungsverlusten (60-6300Hz), beinhaltet:
– ein Rohr mit 100mm Durchmesser:
– einen Probenhalter mit 100 mm Durchmesser:
– ein Verlängerungsrohr mit 100 mm Durchmesser:
– ein Rohr mit 30 mm Durchmesser:
– einen Probenhalter mit 30 mm Durchmesser:
– ein Verlängerungsrohr mit 30 mm Durchmesser:
Inklusive PA50; Leistungsverstärker 50W
MC3242; DAQ-Karte mit 4 IEPE Eingangskanälen und 2 Signalausgangskanälen, USB-Stromversorgung, 0-20kHz,
Mini-PC mit VA-Lab4 Software
4* MI19; 1/4″-Mikrofone mit IEPE Vorverstärker mit BNC Anschluss:
CA114; 1000Hz, 94dB Schallkalibrator
Typ 2, mit Adapter für 1/2″ und 1/4″ Mikrofone
30 mm und 100 mm Probenschneider
VA-Lab4 BASIC; Basissoftware zur Messung von Geräuschen und Schwingungen, für 4 Kanäle:
VA-Lab4 IMP-A; Software zur Messung von Materialimpedanzwerten (4 Mikrofone werden benötigt), zur Messung der Übertragungsfunktion und zur Berechnung von Schallimpedanzkoeffizienten und Schallimpedanz
.
Einschließlich Mini-PC
Inklusive Probenschneidemaschine


a.A.
Model
Impedanzrohr Preis ohne Zubehör
+
Transportkosten und MwSt.
Preis
ROGA Instruments-Produkte sind frei von geplanter Veralterung, technisch zugänglich, langlebig und reparierbar.
SW420

Für die genaue Messung von Schallabsorptionskoeffizienten(63-1800Hz), 100mm Innendurchmesser
Rohr mit 100mm Durchmesser
Probenhalter mit 100 mm Durchmesser

7150 €
SW470

Für die genaue Messung von Schallabsorptionskoeffizienten(1800-63000Hz), 30mm Innendurchmesser
Rohr mit 30 mm Durchmesser
Probenhalter mit 30 mm Durchmesser

6060 €
SW433

Zur genauen Messung von Schallabsorptionskoeffizienten und Materialimpedanzwerten 125 Hz – 3150 Hz
60mm Innendurchmesser
Rohr mit 60mm Durchmesser
Probenhalter mit 60 mm Durchmesser
Verlängerungsrohr mit 60 mm Durchmesser

8130 €
SW422

Zur genauen Messung von Schallabsorptionskoeffizienten (50-1800Hz) und Materialimpedanzwerten(63-1800Hz), 100mm Innendurchmesser
Rohr mit 100mm Durchmesser
Probenhalter mit 100 mm Durchmesser
Verlängerungsrohr mit 100 mm Durchmesser

8130 €
SW477

Zur genauen Messung von Schallabsorptionskoeffizienten (1600-6300Hz) und
Materialimpedanzwerten(1600-6300Hz)
30mm Innendurchmesser
Rohr mit 30 mm Durchmesser
Probenhalter mit 30 mm Durchmesser
Verlängerungsrohr mit 30 mm Durchmesser

6920 €
