NVH Analyse mit NVH Analyzer Pro ist die Lösung, um Signale aus verschiedenen Quellen gleichzeitig zu erfassen, analysieren, anzuzeigen und in einer Datei zu speichern.
Mit der Postprocessing-Funktion können alle leistungsstarken Mathematik- und Analysefunktionen auch auf die bereits gespeicherten Daten angewendet werden.

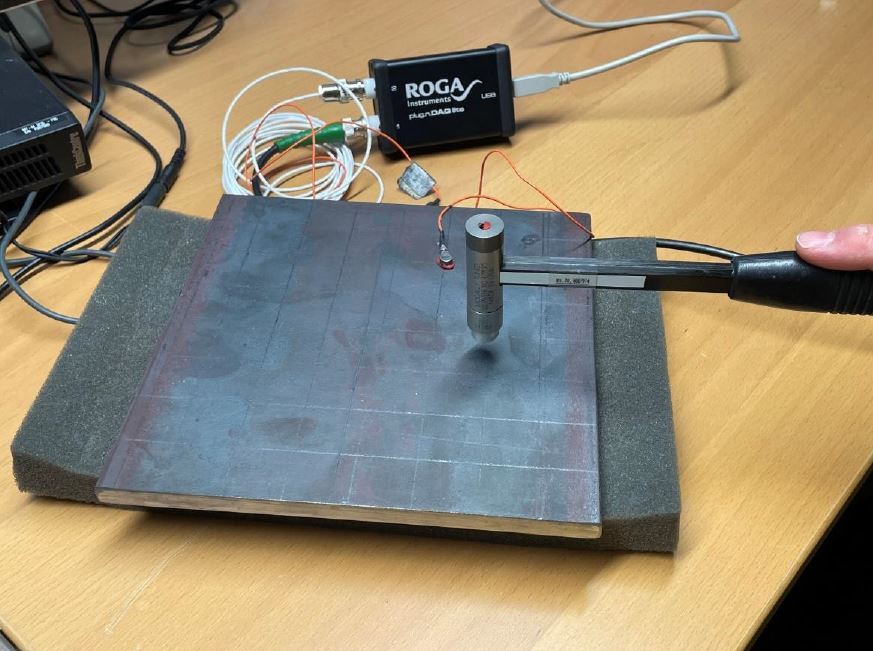

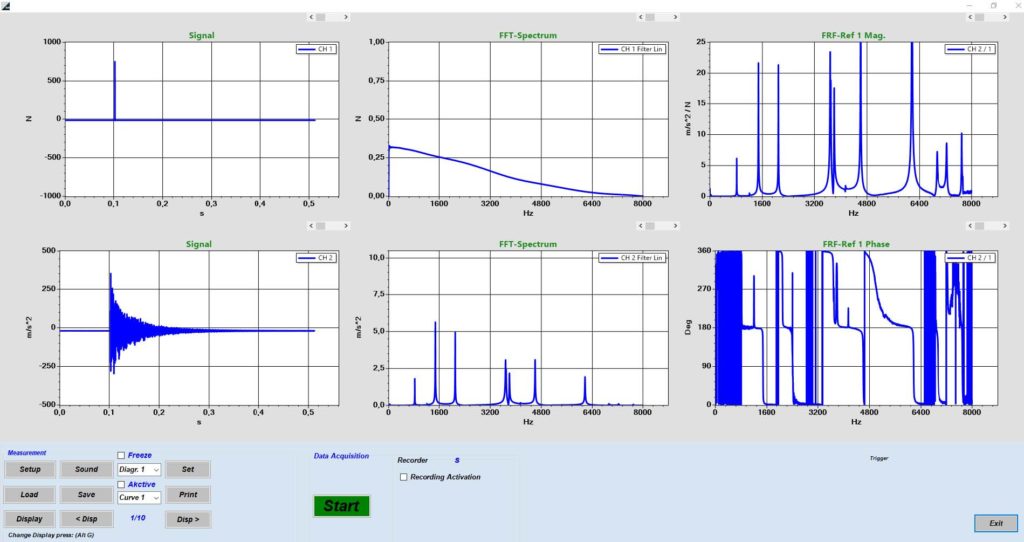

In der vorliegenden Kurzpräsentation erfolgt die Demonstration der Aufnahme von neun IEPE-Beschleunigungssensoren, die auf einer Stahlplatte montiert sind.
Die Anregung der Stahlplatte erfolgt durch einen Impulshammer, um Rohdaten für eine Betriebsschwingformanalyse zu erzeugen.

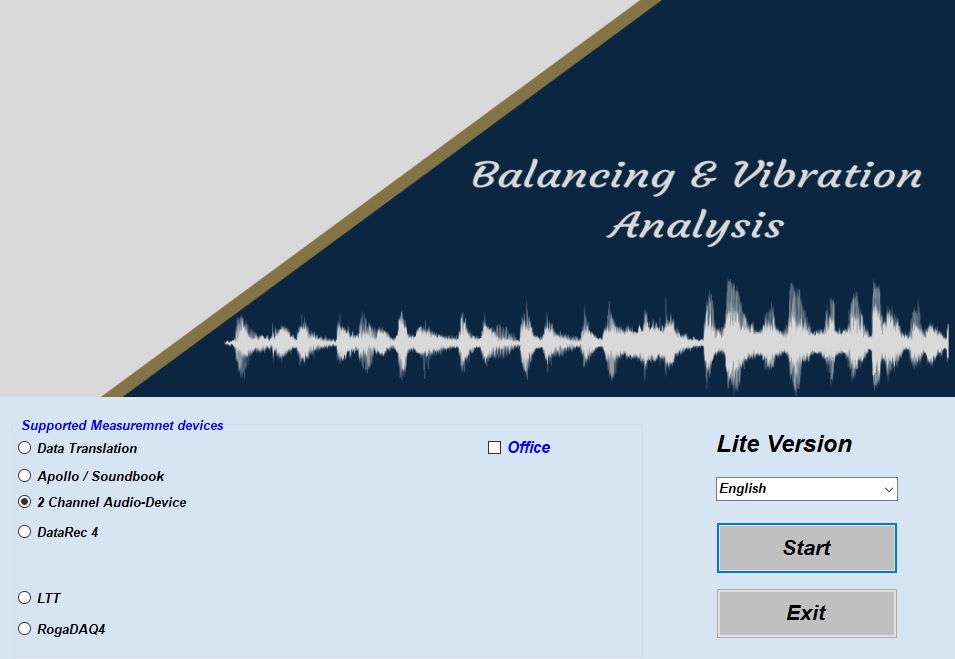

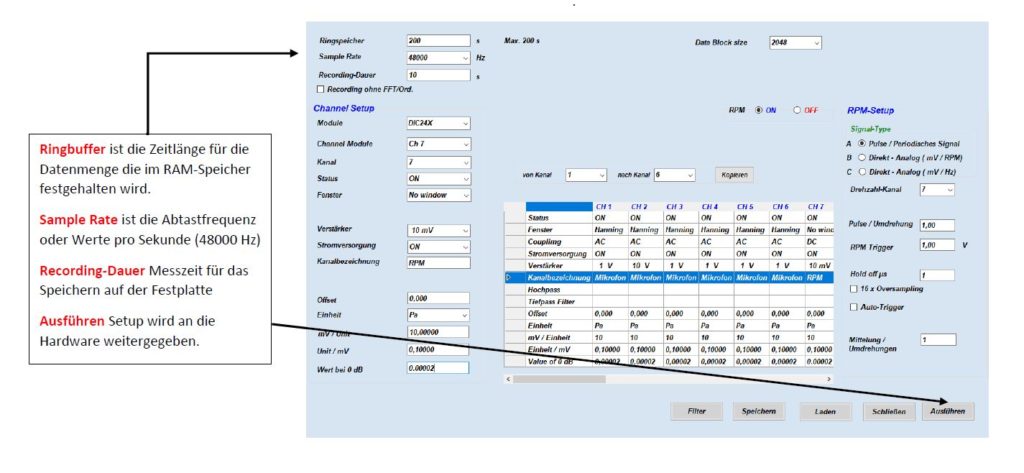

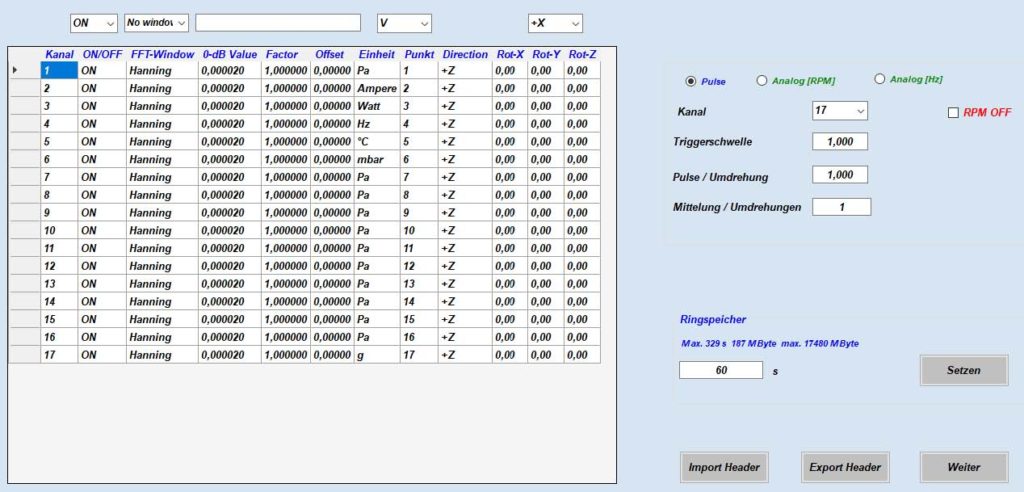

NVH Analyzer Pro Unterstützte DAQ-Hardware
NVH Analyzer Pro kompatible Messdatenerfassung
Mit dem Fokus auf leistungsstarke ROGA- und ASIO-kompatible Hardware aus der professionellen Studiowelt führt die Einführung der innovativen NVH Analyzer Pro Software zu einer verbesserten, intuitiven Bedienbarkeit, verkürzten Setup-Zeiten und weniger Setup-Fehlern.
Dies ermöglicht die Wiederholung von Messungen, was Ihnen leicht Zeit und Geld spart.
AUSLÖSEN

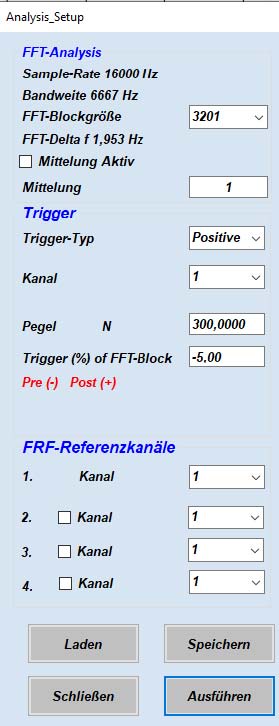

NVH Analyzer Pro bietet umfangreiche Trigger-Funktionen für den Start – Stopp der Messung, zusätzlich mit Vor- und Nachtrigger.
Sie können auch mathematische Formeln verwenden, um
komplexere Bedingungen zu generieren. Trigger auf jedem Kanal
möglich (analog, digital, mathematisch…)!

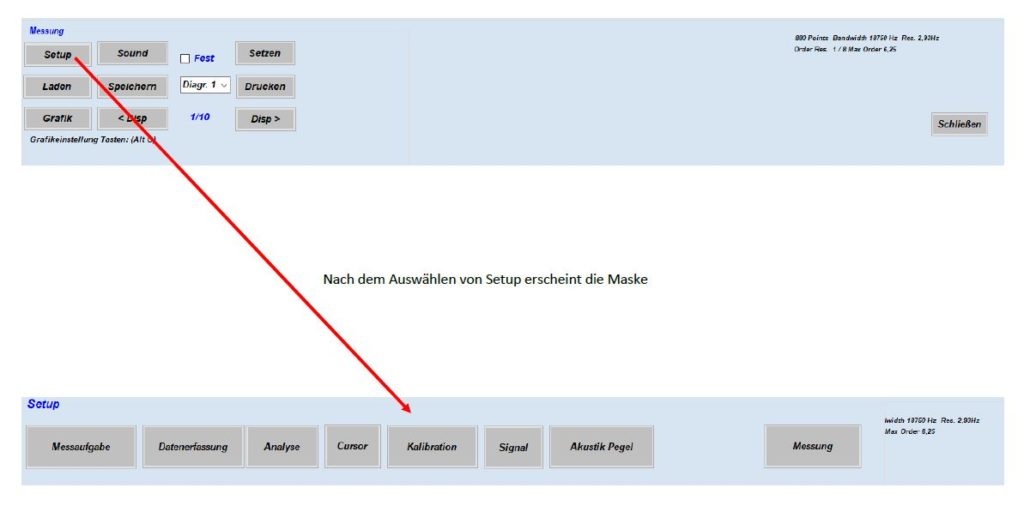

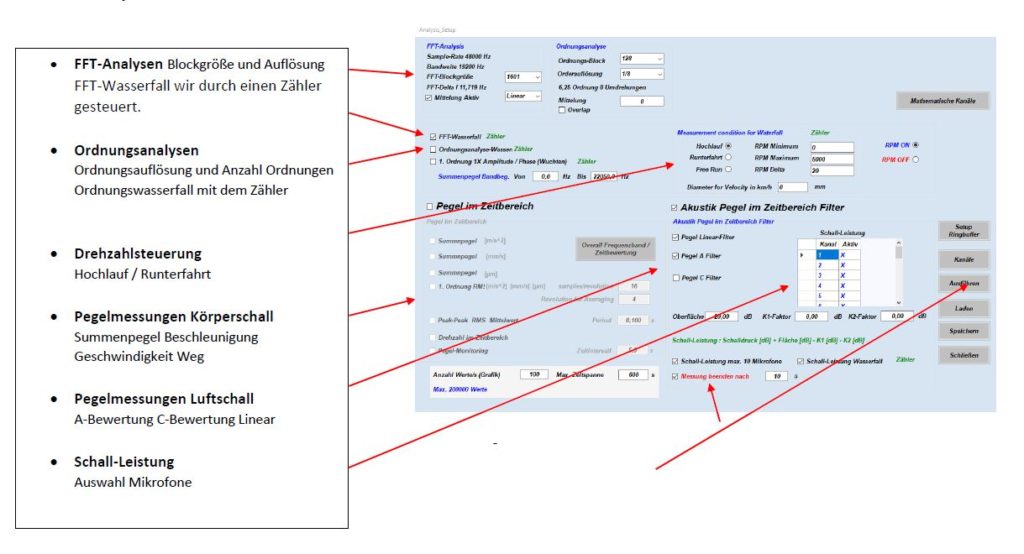

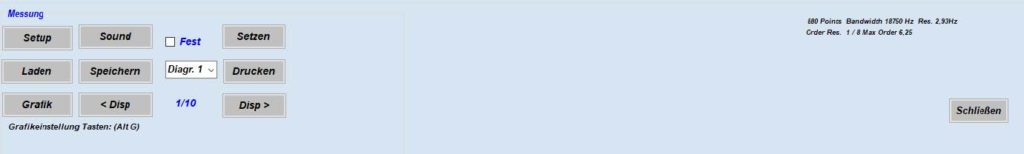

BENUTZEROBERFLÄCHE

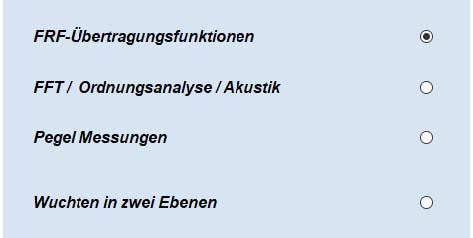

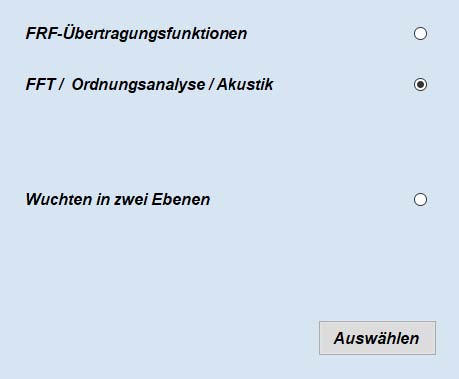

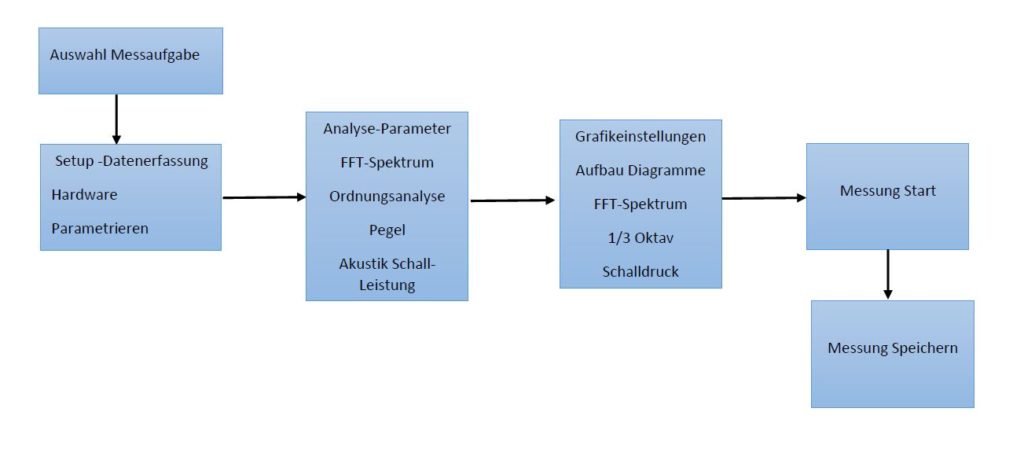

Wählen Sie die passende Messmethode für Ihre Anwendung.
Impulshammerprüfung FRF-Messung – FFT-Schwingung –
Ordnungsanalyse und Akustik.
DATENVERARBEITUNG
Datenverarbeitung in Echtzeit – Sehen Sie alles in Echtzeit!
In den letzten Jahren haben wir viele Anwendungsbereiche mit
Expertenmodulen abgedeckt, so dass der Anwender nur einen
Klick von der Gesamtlösung entfernt ist.
Aber es können noch viele weitere Anwendungen mit den leistungsstarken mathematischen Funktionen abgedeckt werden.

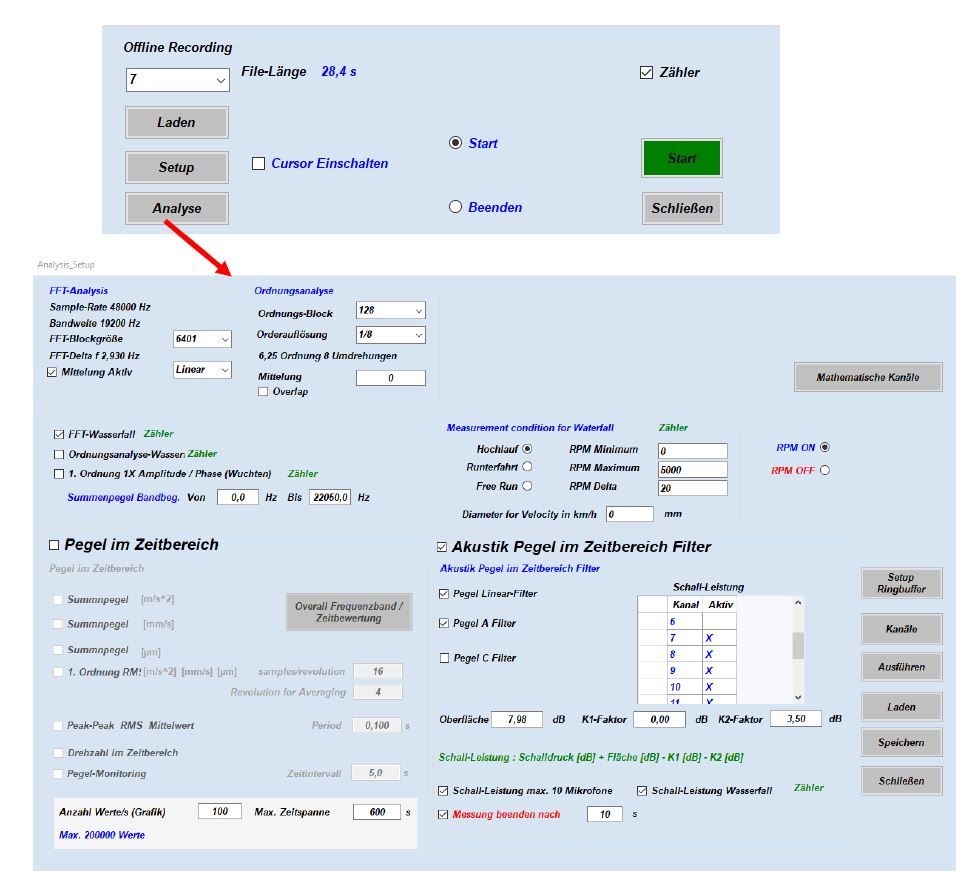

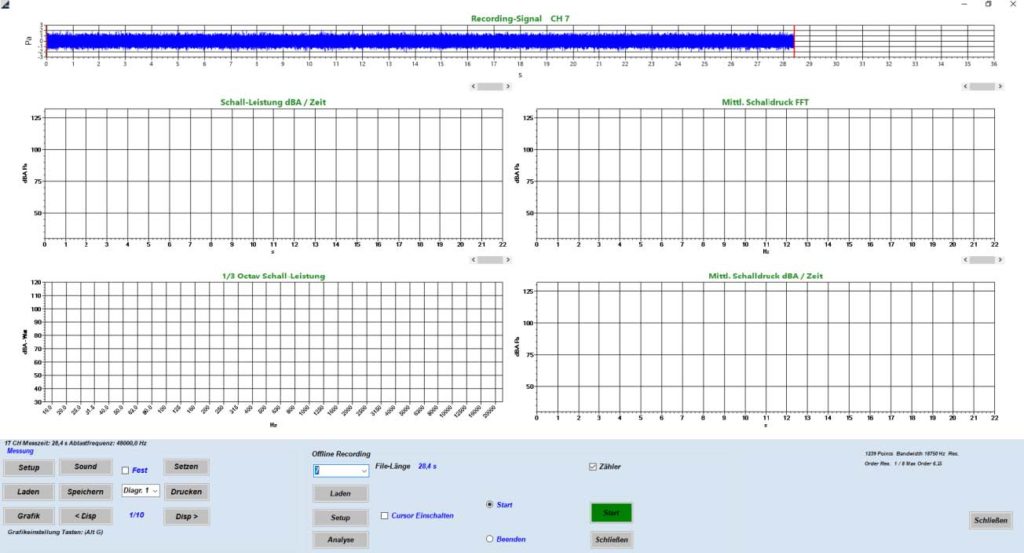

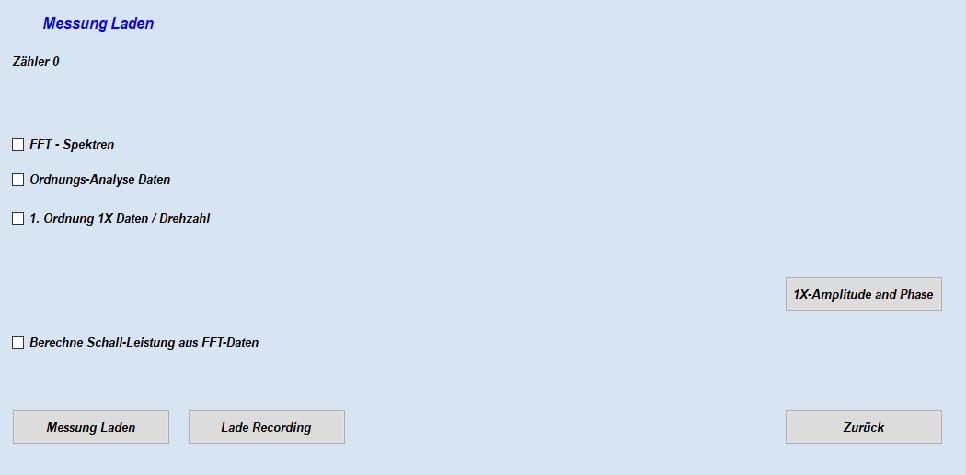

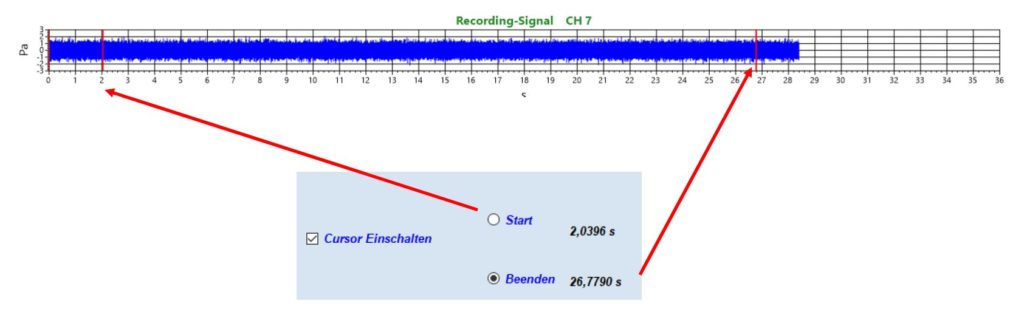

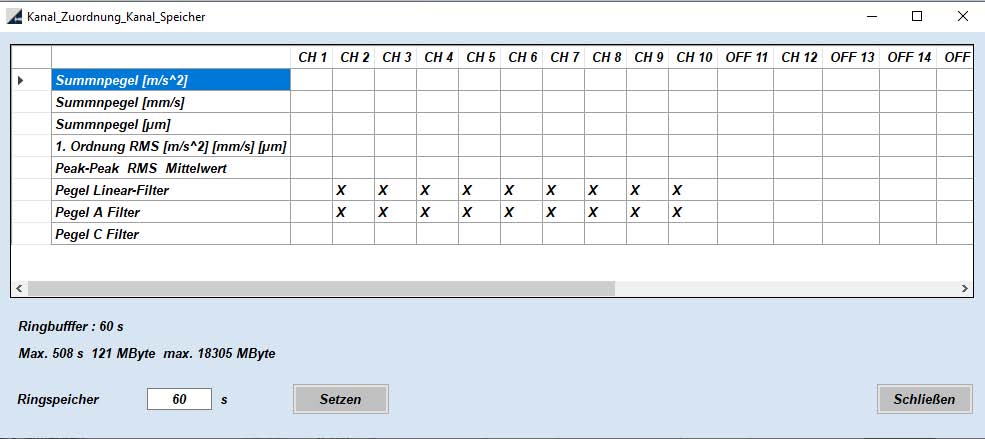

Post-Processing– alles später im Büro ändern/hinzufügen! Speichern Sie nur die Rohdaten und fügen Sie im Büro alle Berechnungen hinzu (wie Filter, Statistiken, FFTs, logische Bedingungen,…)

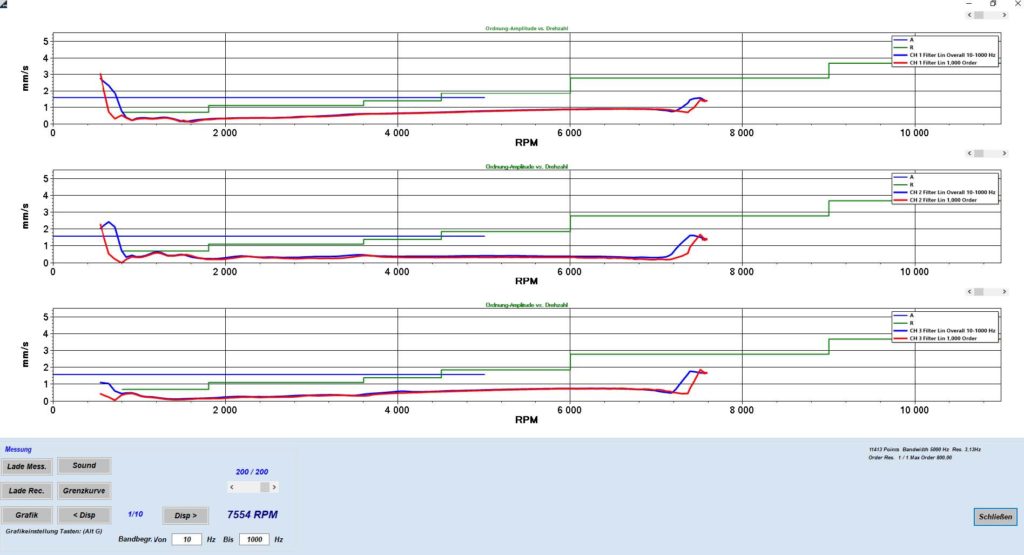

ORDNUNGSANALYSE

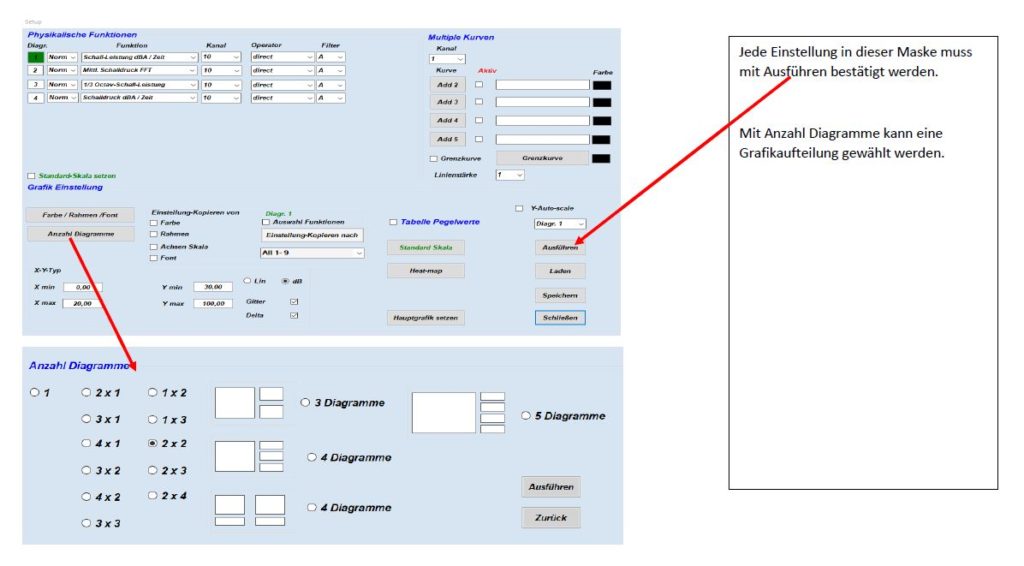

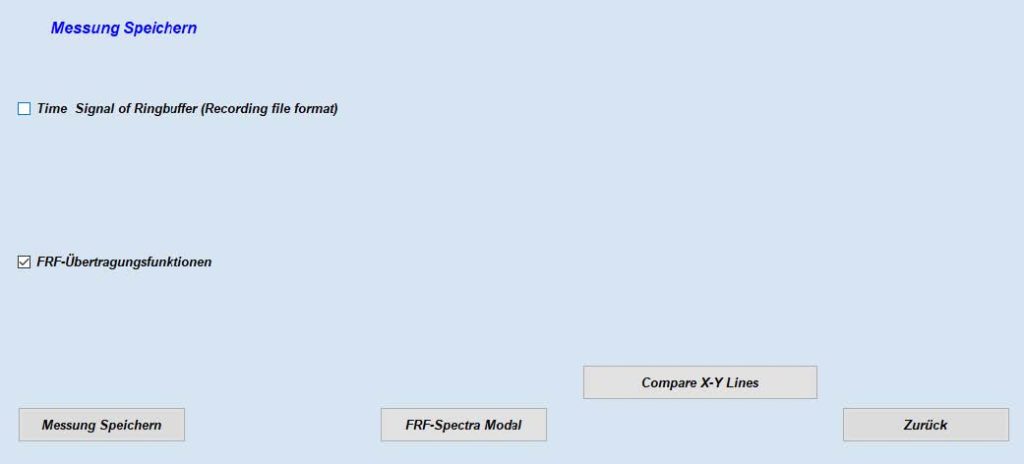

DARSTELLUNG UND EXPORT
Wenn die leistungsstarken integrierten Nachbearbeitungs- Funktionen von NVH Analyzer Pro nicht ausreichen, können Sie
die Daten in verschiedene Dateiformate exportieren. ASCII, CSV und WAV. Implementierung von kundenspezifischen Dateiformaten
auf Anfrage.

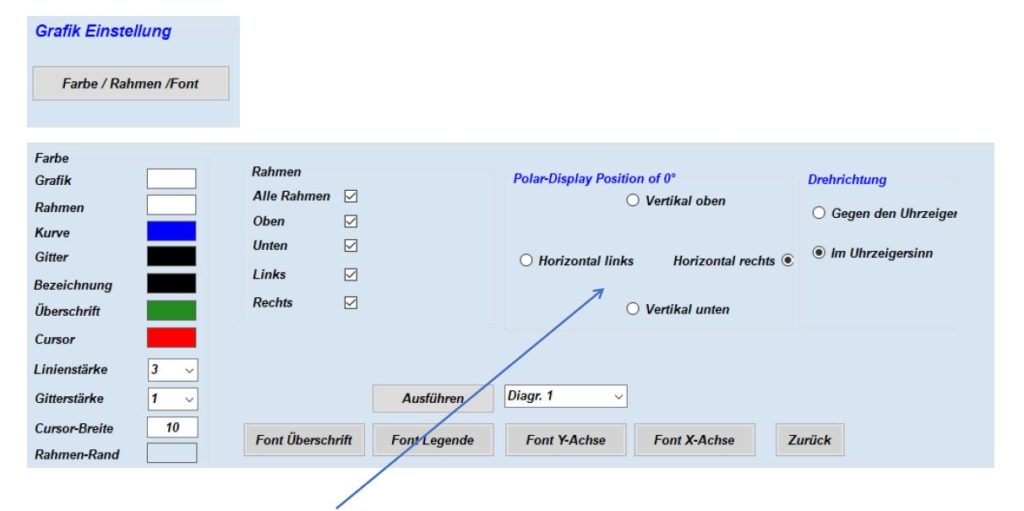

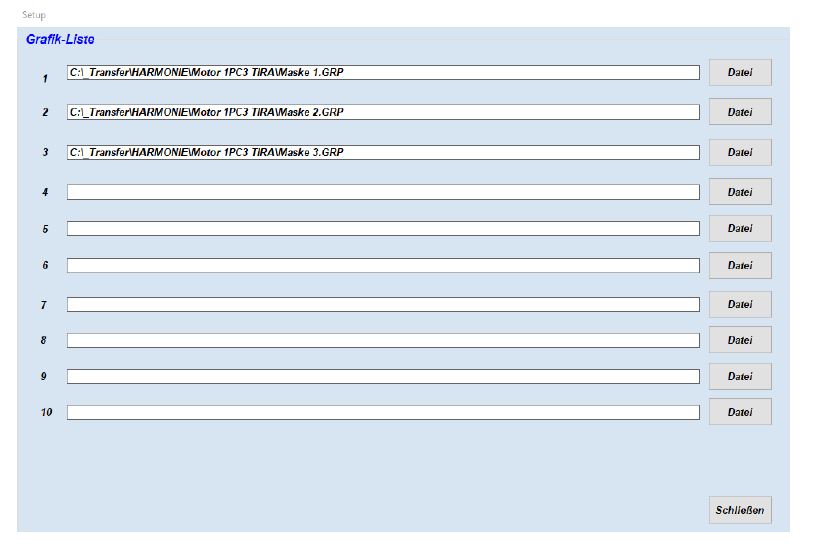

GRAFIK UND VISUALISIERUNG | ECHTZEIT DATENVERARBEITUNG |
|---|---|

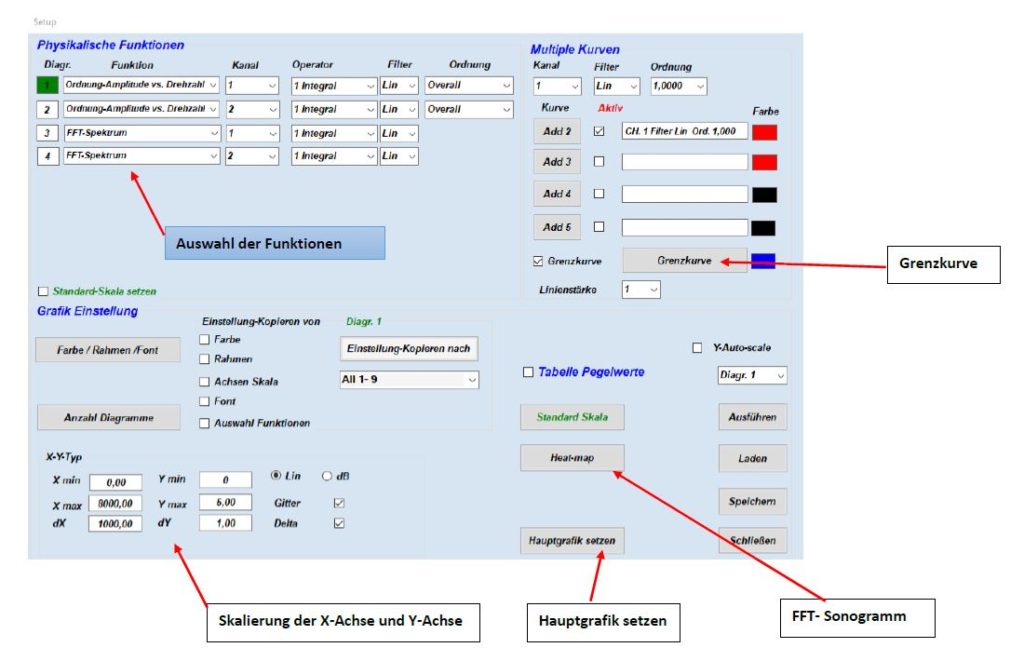

Benutzeroberfläche | Konfigurierbare Diagrammbildschirme |
Zeitbereich | Rekorder (1 bis 16 Kanäle, automatische Skalierung in Echtzeit) Oszilloskop (Trigger, Persistenz, Hüllkurve), Digital-Meter, tabellarische Anzeige, Überlastungsanzeige |
Multi-Domain | XY-Recorder (Lissajous), 2D-Graph, Orbit-Graph, Bode-Diagramm (Amplitude/Phase/Real/Imaginär vs. Frequenz) |
Anwendungsspezifisch | FRF-Geometrie, Modalkreis, Rotorbalancer, Harmonische FFT Vektorskopie – Automatische Generierung von Anzeigen mit typischem Anwendungsaufbau |
DATEN IMPORT | ASCII *.txt WAV *.wav MP3 *.mp3 Stiegele Datasystems MicroEdition, *.mdf TEAC TAFFmat Format, *.hdr, *.dat |
DATEN EXPORT | ASCII *.txt Excel *.csv |

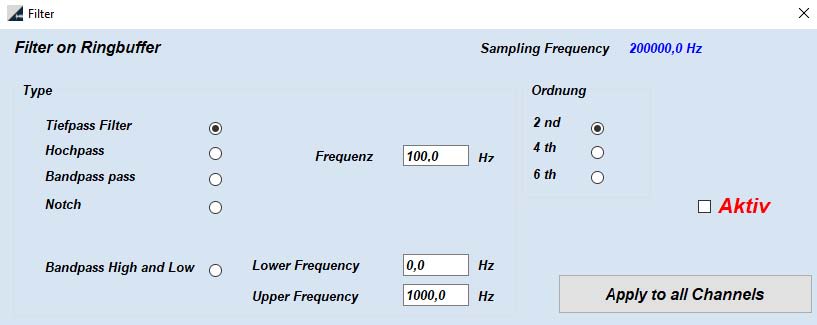

FILTER | |
IIR | Tiefpass – Hochpass – Bandpass 2. bis 6. Ordnung, Butterworth |
STATISTIK | |
Berechnungsgrundlage | Zeitbasiert |
Arten | RMS, Durchschnitt, Spitze-Spitze |
Datenbereich | Frei, Getriggert, Start-Stopp |

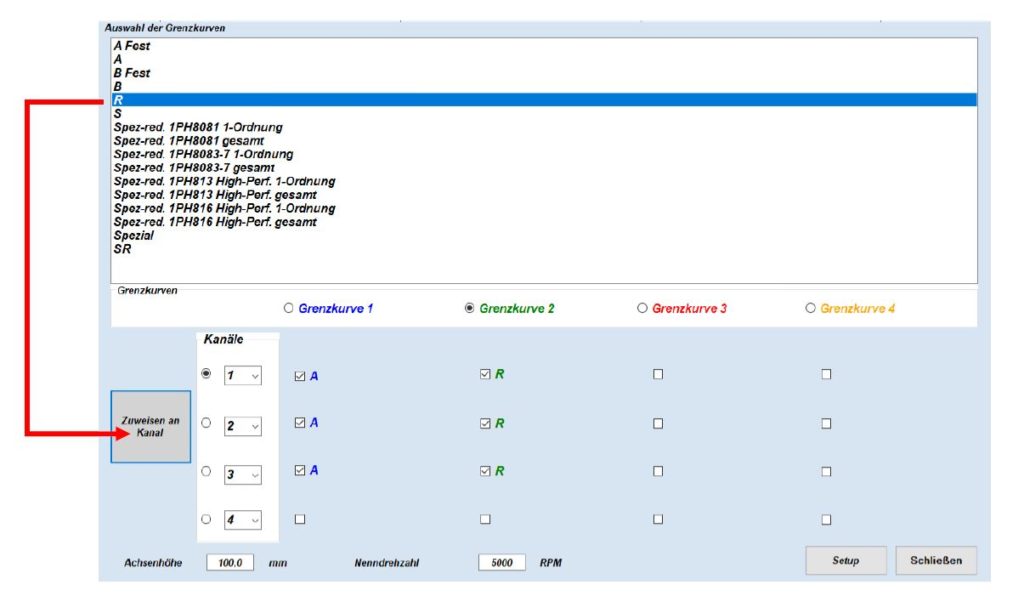

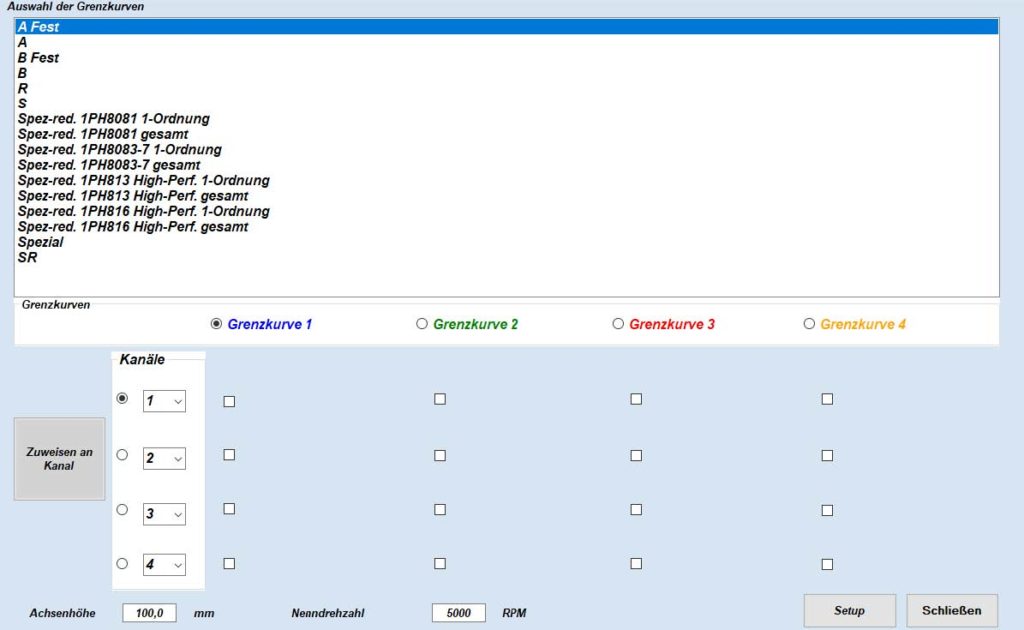

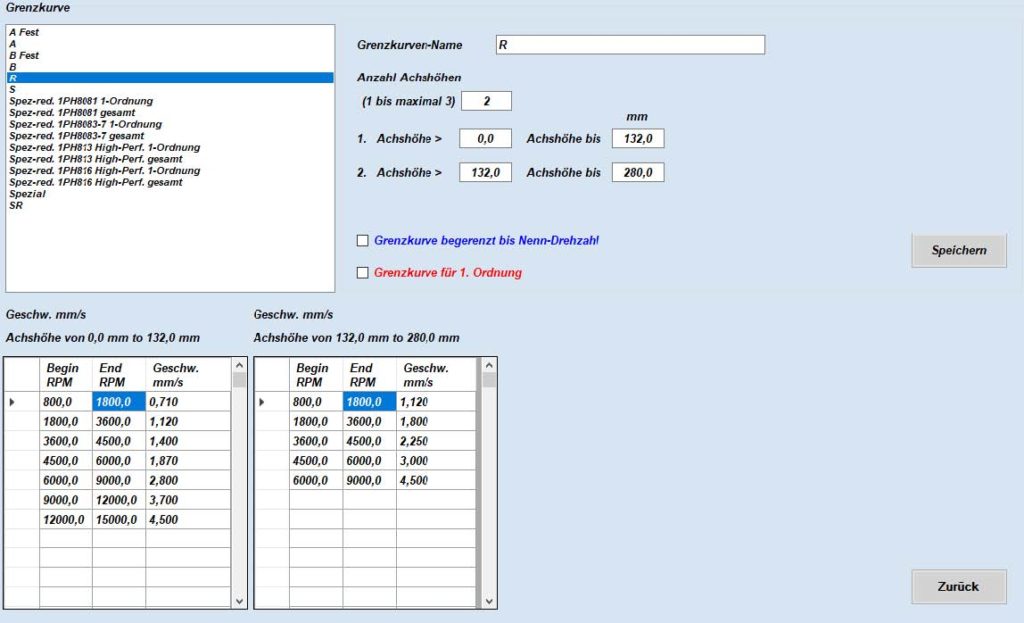

REFERENZKURVEN | |
Integration/Ableitung | einfach/doppelt mit einstellbarem Filter, automatische Einheitenumrechnung (z.B. Beschleunigung auf Geschwindigkeit auf Weg) |
FFT-ANALYSATOR | |
Allgemein | mehrere unabhängige FFT-Analysatoren gleichzeitig |
Amplituden-Typen | Amplituden-FFT (Ampl, RMS, Leistung, PSD, RMS SD), Komplexe FFT (Real/Imag/Ampl/Phase) |
FFT Fenster | Hanning / Hamming |
Überlappung des Fensters | 0, 10, 25, 50, 66, 75, 90 % |
Ausgelöste FFT | getriggerter Zeitbereich mit Pre- und Post-Trigger als Eingang, automatische Berechnung der Fensterauflösung, Mittelwertbildung von getriggerten FFTs, z.B. für Funktionstest-Anwendungen |
DC- Unterdrückung | 0,5 Hz |
FFT-Blockgröße | 26, 51, 101, 201, 401, 801, 1601, 3201, 6401, 12801, 25601 |
Akustik | Filter A, B, C, LIN (Z) – Gewichtung F, S, I |
Oktave | 1/3, Typ; LIN/A/B/C-Gewichtung, Lin/Pk avg mit Überlappung |
Visualisierung | Amplitudenachse mit automatischer Skalierung in Echtzeit: Lin/log/0dB/Referenz dB/Sound(A) dB |
Nachbearbeitung | Möglichkeit, alle Berechnungen offline auf den gespeicherten Rohdaten hinzuzufügen/zu ändern |
Spektrum-Marker | vorhanden |
ORDNUNGSANALYSE | |
Frequenzquelle | Zähler: optischer Tacho, Näherungsschalter, Pick-up-Taster (1 Impuls/U), optischer Streifen-Tape-Taster (mit bl/wh-Band, Algorithmus zur Bestimmung der Impulszahl), 1-, 2-, 3-Spur-Encoder Zahnrad mit fehlenden Zähnen (z.B. 60-2), CDM, CDM mit Null RPM-Kanal: beliebiger analoger Speed-Kanal virtuell (synthetisierter RPM-Kanal, auch in der Nachbearbeitung) Analoge Impulse: analoges Signal (z.B. 60-2) / analoger Tacho + Winkelsensor Mathematik |
Kanäle für die Analyse | jeder analoge Eingangskanal, z.B. IEPE-Beschleunigungsmesser, Mikrofon, etc… |

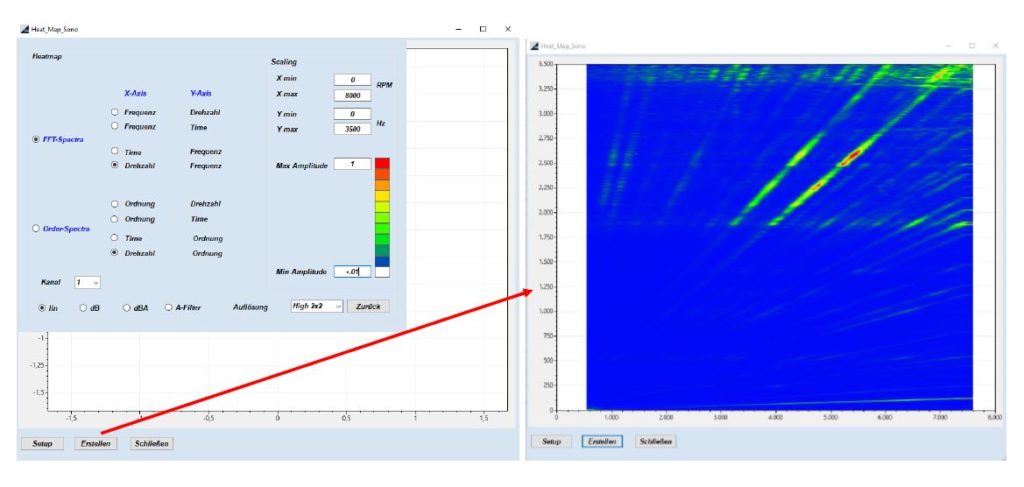

Visualisierung | 3D-Diagramm, Ordnungs- und Frequenzspektrum, Wasserfall-FFT einzelner Spektrallinien der Matrix Orbit-Plot,
XY-Recorder, Bode-Plot, Nyquist-Plot beliebiger Ordnung, beliebiges Signal vs. RPM |
Berechnungskriterien | Hochlauf / Ausrollen nach unten / Beide Richtungen mit Drehzahlbegrenzung und Delta-Drehzahl und/oder Delta-Zeit |
FFT-Ordnung | von 8 bis 256 Bestellungen, Auflösung von 1 bis 1/64 |
Analyse | Extrahieren Sie den Gesamt-RMS und die Amplituden/Phasen/Real/Imag der wählbaren Ordnungen (von Unterordnungen z. B. 0,1x, 1x, 2x, 3x bis zur maximalen Ordnung) im Zeitbereich und im RPM-Bereich |
Nachbearbeitung | Möglichkeit, alle Berechnungen offline auf den gespeicherten Rohdaten hinzuzufügen/zu ändern |
Datenexport | Komplexe Daten (Real/Imag/Ampl/Phase) in beliebigem Format, siehe Abschnitt Software-Export |
TORSIONSSCHWINGUNGEN | |
Allgemein | Hochpräzise Rotations- und Torsionsschwingungs- und Schlupfmessung durch Verwendung von 2 Drehgebern |
Frequenzquelle | optischer Sensor (mit BL/WH-Band, Algorithmus zur Bestimmung der Impulszahl), 1-, 2-, 3-Spur-Encoder, Zahnradverzahnung mit fehlenden Zähnen (z.B. 60-2), CDM, CDM mit Null |
Genauigkeit des Winkels | bis zu 0,00075° bei 10 000 U/min |
Auflösung des Winkels | bis zu 0,06° bei 10 000 U/min |
Funktionen | Rotations-DC-Filter (0,1 bis 10 Hz), Kompensation der unzentrierten Drehgebermontage |
Ausgabe | Drehwinkel/-geschwindigkeit, Torsionswinkel/-geschwindigkeit |
Visualisierung | Winkelbasierte Ansicht, Zeitbereich |

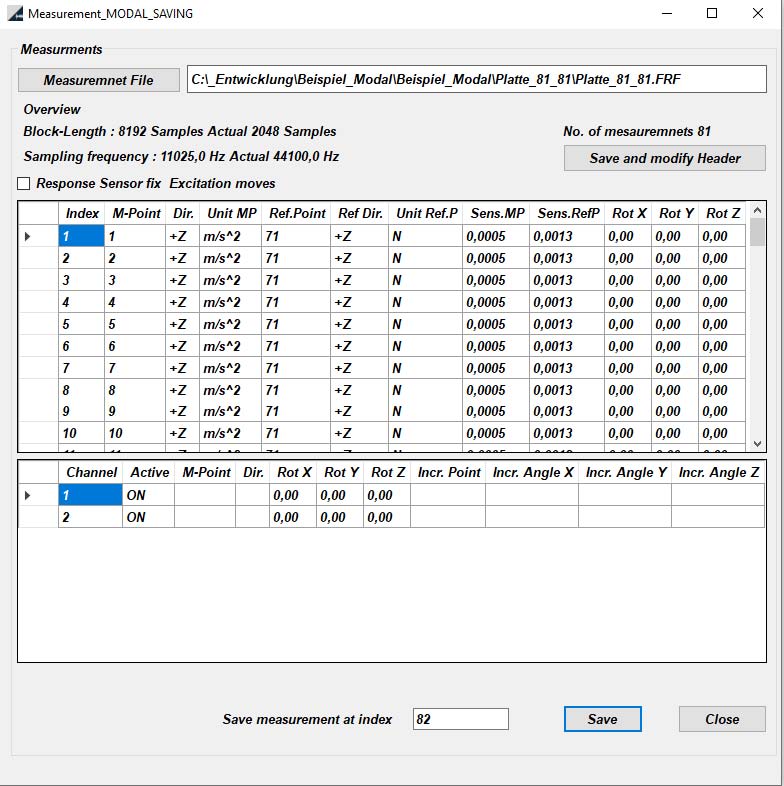

MODAL-TEST | |
Impulshammer-Verfahren | Roving-Hammer/Roving-Beschleunigungsmesser bewegt sich durch Punkte, Mittelwertbildung von Mehrfachtreffern, Doppeltrefferunterdrückung, Ablehnung von Treffern (Aktionstasten), Gruppierung von Sensoren, einstellbare Anregung und Reaktionsfenste |
Free-Run-Modus | Funktionsgenerator (Apollo-Serie) für Shaker-Anregung (Swept Sinus, Burst, Chirp…) Hanning/Hamming-Fenster mit Überlappung 0, 25, 50, 66, 75 % Betriebsschwingformen (Spectral ODS) |
FRF | Aufnahme, effektive Masse, Mobilität, Impedanz, dynamische Nachgiebigkeit, dynamische Steifigkeit, Durchlässigkeit |
Modale Parameter | Mode Indicator Function (MIF), exakte Frequenzen und Dämpfungsfaktoren mit modaler Kreisanpassung extrahieren (Option) |
Nachbearbeitung | FRF aus gespeicherten Rohdaten, im Free-Run-Modus |
Geometrie | Geometrie-Editor, Laden, Speichern, Importieren von Modellen im UFF-Format (UNV) (Option) |
Animation | Verschieben von Knoten für ausgewählte Frequenz (Markierung platzieren), Geschwindigkeit und Amplitude ändern (Option) |

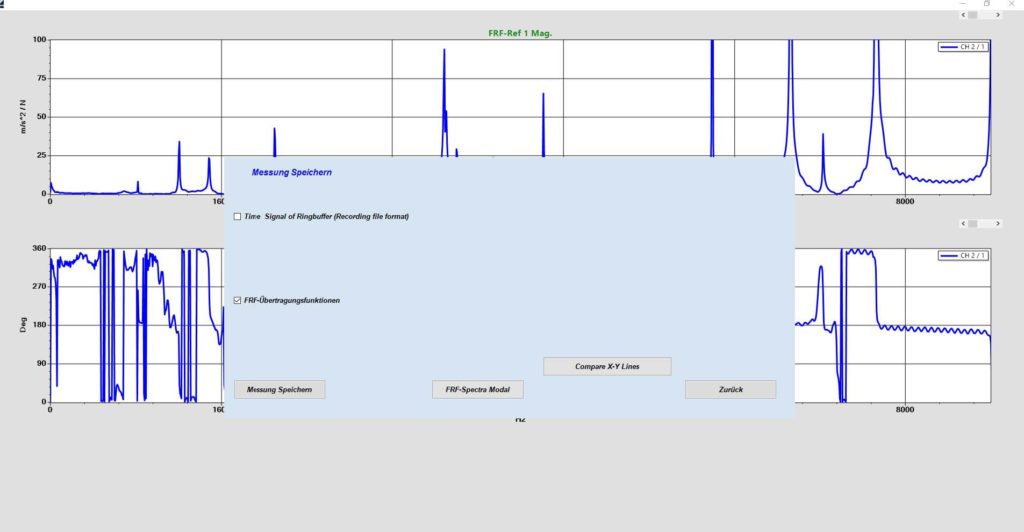

Datenexport | Komplexe Daten (Real/Imag/Ampl/Phase) im UFF-Format (UNV) oder einem anderen Format, siehe Abschnitt Software-Export |
HUMANSCHWINGUNG | |
Allgemein | Modul zur Beurteilung des Schwingungspegels auf das Risiko einer Schädigung des menschlichen Körpers |
Unterstützte Typen | Hand – Arm |
Normen | nach ISO 8041, ISO 2631-1, ISO 2631-5, ISO 5349 |

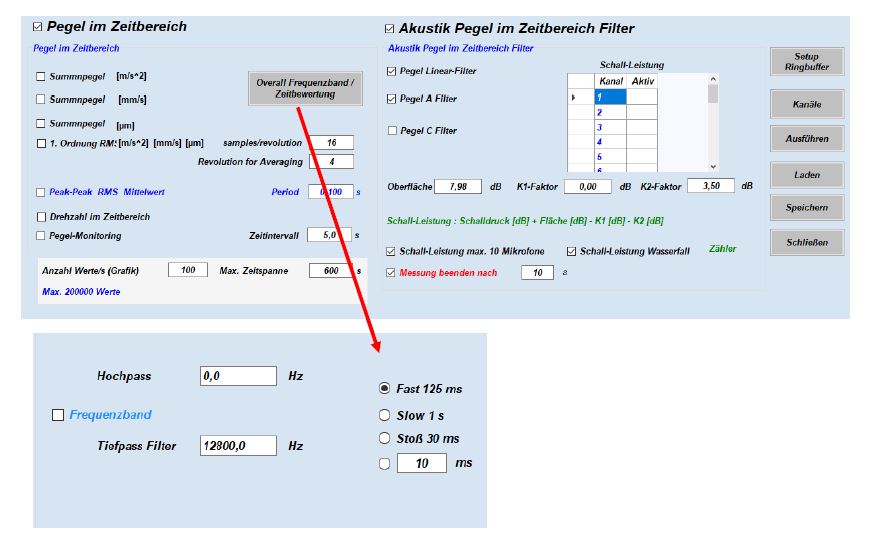

SCHALLPEGEL | |
Frequenz-Bewertung | A, B, C, LIN (Z) |
Zeitliche Gewichtung | F, S, I, Leq |
Oktav-Plot | 1/3 Lin/A-Gewichtung, Lin/Pk AVG mit Überlappung |
Normen | IEC 60651, IEC 60804, IEC 61672 |
Ausgaben | Schalldruckpegel, beliebige Kombination aus Frequenz- und Zeitbewertung, Leq, Lpk, Lim, LE insgesamt oder nach benutzerdefinierter statistischer Rate. |
Weitere Funktionen | Echtzeit-Schmalband-FFT, frequenzbewerteter Rohdaten |
Kalibrierung | automatische Kalibrierung des Skalierungsfaktors mit Mikrofonkalibrator (1kHz, 94dB, 114 dB nach IEC 60942:2003) |

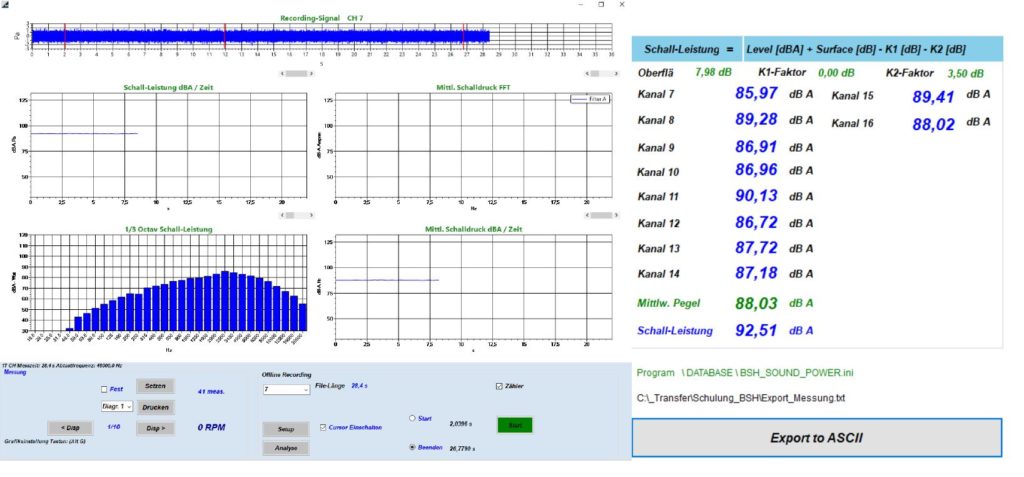

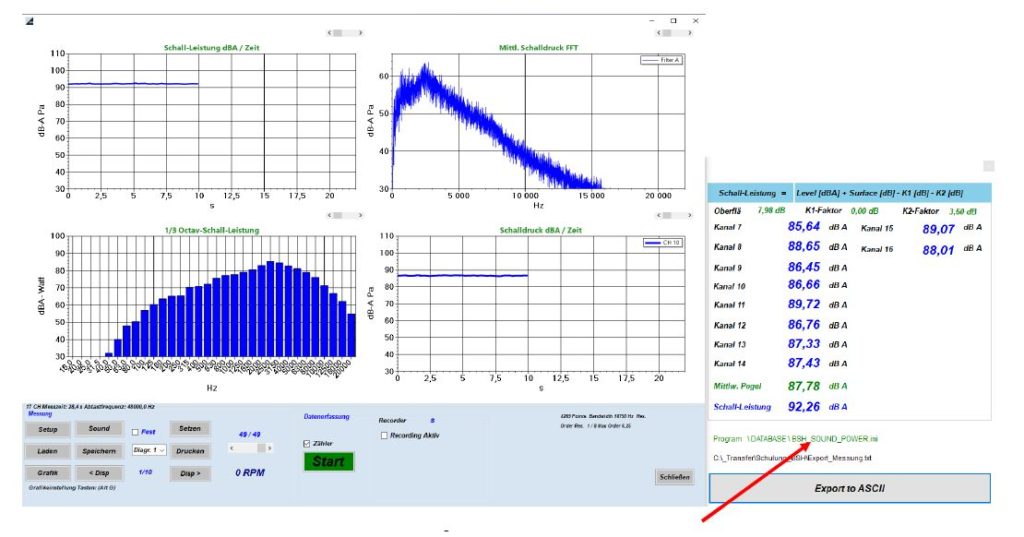

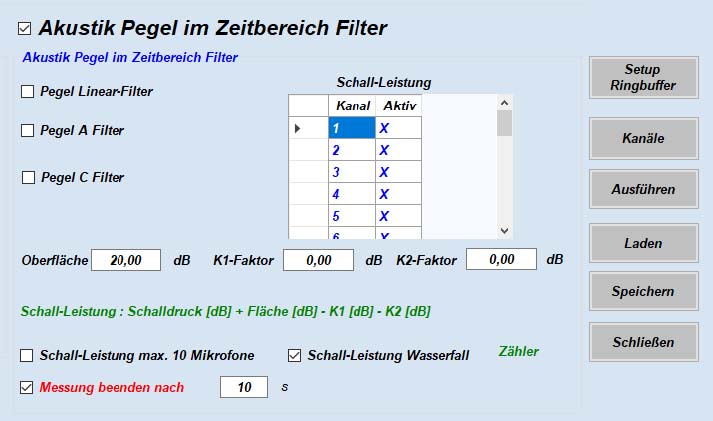

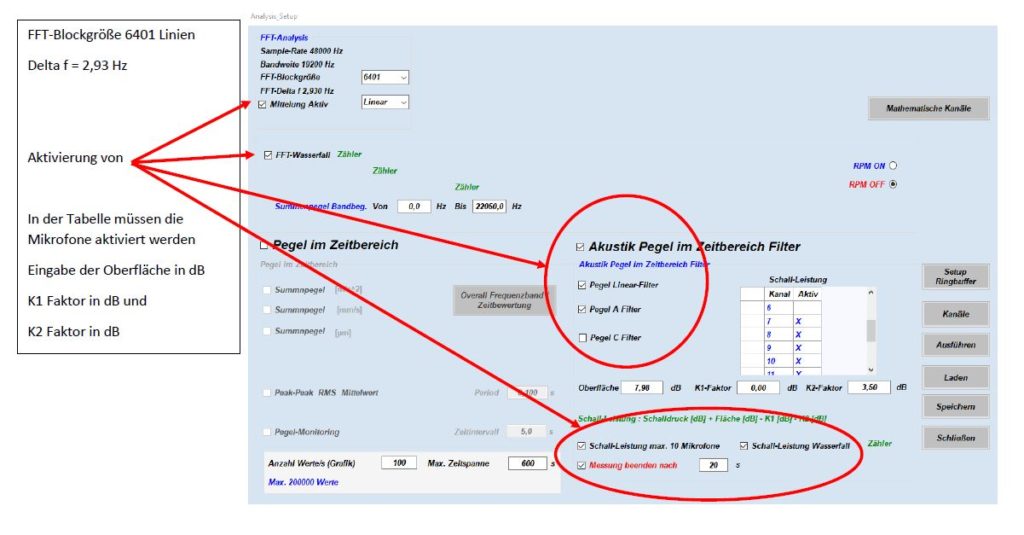

SCHALLLEISTUNG | |
Normen | ISO 3741 (Geräuschquelle im Hallprüfraum), ISO 3744 (technische Qualität, Freifeld über reflektierender Ebene), ISO 3745 (Präzisionsqualität, reflexionsarmer oder halbreflexionsarmer Raum) |
Geometrien | Quader, Zylindrisch, Halbkugel, Kugel |
Mikrofone | Anzahl 10 Mikrofone; Die Positionen werden entsprechend der eingegebenen Geometrie und Größe berechnet, Boden / 1 Wand / 2 Wände |
Messung | Geführte Sequenz, vorherige/nächste Gruppe (Aktionstasten), Hintergrundgeräusch-/Geräuschmessung, mit Wiederholbarkeitsprüfung, Plausibilitätsprüfung der minimalen Messdauer und Pegel und Warnungen, Gruppierung von Mikrofonen |
Oktav | 1/3 Oktav |
Korrekturmethoden | C1 und C2 meteorologisch, K1 Hintergrundgeräusche und K2 Raumgeräusche (mittlerer Absorptionsgrad, Nachhallzeit, K2 Editor) |
WUCHTEN | |
Anwendung | für starre Rotoren, die unterhalb ihrer Resonanzfrequenz laufen, basierend auf Ordnungsverfolgung (Amplitude & Phase), Single- und Dual-Plane |
Tacho Eingänge | Zähler: optischer Tacho, Näherungsschalter, Pick-up-Taster (1 Impuls/U), optischer Streifen-Streifen-Taster (mit bl/wh-Band, Algorithmus zur Ermittlung der Impulszahl), 1-, 2-, 3-Spur-Encoder, Zahnradverzahnung mit fehlenden Zähnen (z.B. 60-2), CDM, CDM mit null Drehzahlkanal: beliebiger analoger Geschwindigkeitskanal, virtuell (synthetisierter RPM-Kanal, auch in der Nachbearbeitung) Analoge Impulse: analoges Signal (z.B. 60-2) / analoger Tacho + Winkelsensor mathematischer Alarmausgang, wenn die Geschwindigkeit den
vordefinierten Wert überschreitet Gewichtsaufteilung
|
Visualisierung | Vektorpolare Diagramme 1. Ordnung aller Läufe |
Messablauf | Schritt-für-Schritt-Anleitung durch das Verfahren: Erst-Lauf, Probe-Massenlauf, Korrektur-Massenlauf, Wiederholung der Schritte bei Bedarf |
Funktionen | Gleichzeitiger X- und Y-Richtungsausgleich bei Verwendung eines triaxialen Sensors |
