AWA14423C
1/2"
Infraschall
Messmikrofonkapsel
Infraschall USB Messmikrofon
14423C + iSV1611

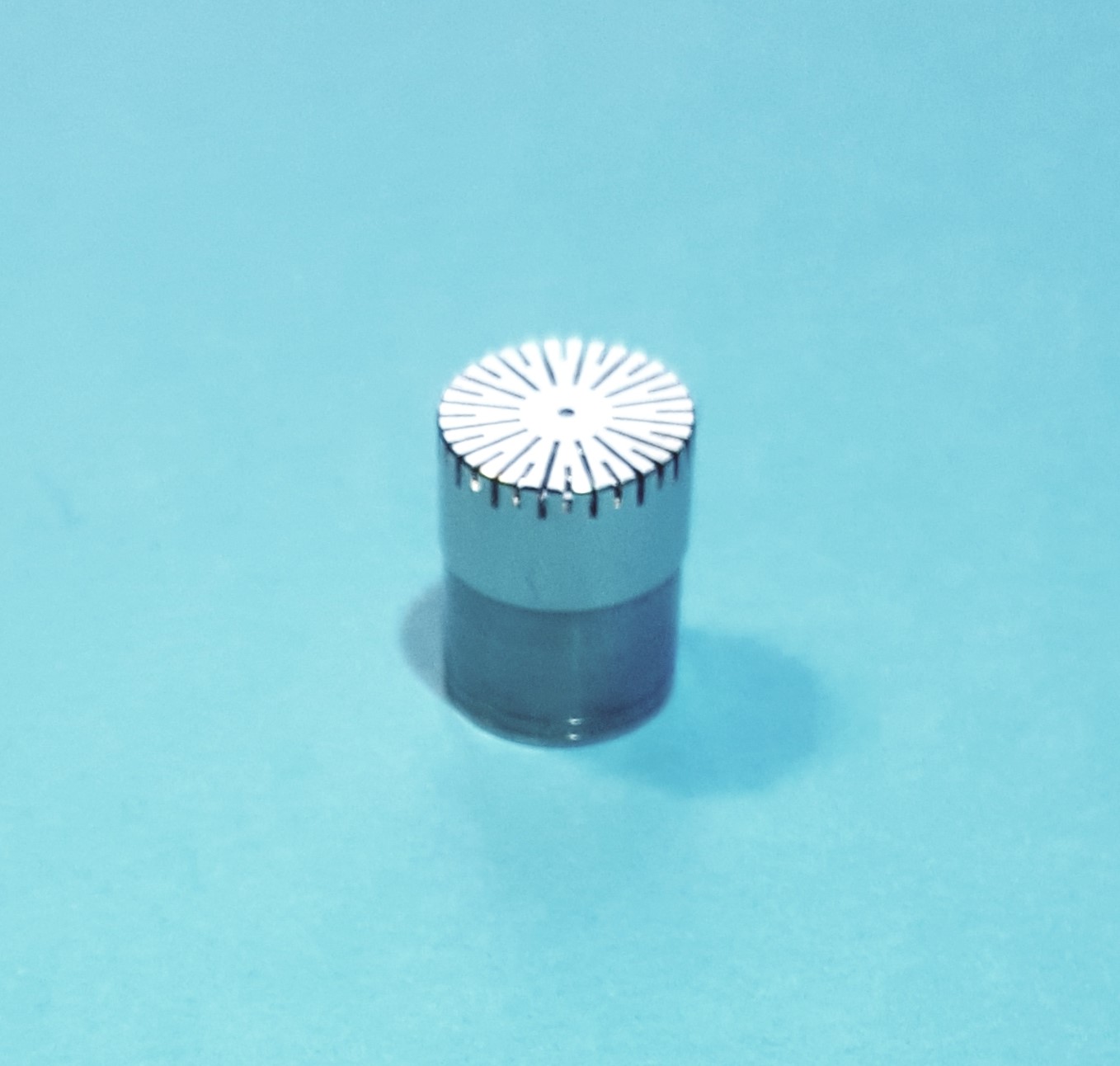

Die 1/2” Messmikrofonkapsel AWA14423C ist für akustische Messungen in
Forschung, Entwicklung und Industrie konzipiert und wird unter anderem auch in der Bauakustik und der Audiologie eingesetzt.
- Frequenzbereich 1 Hz bis 20 kHz
- Freifeld
- Schalldruckpegel bis 145 dB
- 17 dBA bis 158 dB
- vorpolarisiert
Die Messmikrofonkapsel verfügt über eine fixierte Ladungsträgerschicht (Backelectret) zur Bereitstellung der Polarisationsspannung.
Der sorgfältige Aufbau und das konstruktive Konzept der Mikrofonkapseln garantieren eine hohe zeitliche Konstanz der elektroakustischen Parameter.
Der international übliche Gewindetyp (60 UNS) für den Anschluss der Mikrofonkapsel gestattet die Austauschbarkeit mit anderen 1/2” Mikrofonkapseln und ermöglicht den Anschluss an alle geeigneten Kalibrier- und Messgeräte.
1/2" USB Freifeld Mikrofon
Klasse 1 WS2F

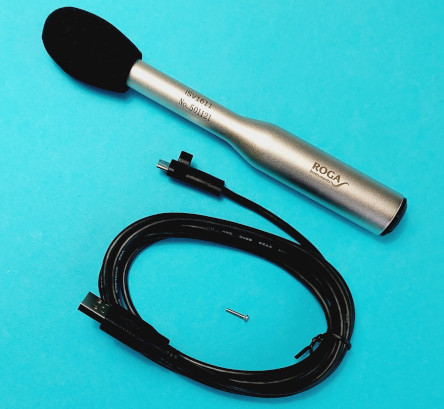

USB Messmikrofon Vorverstärker für Infraschall- und Ultraschallanwendungen

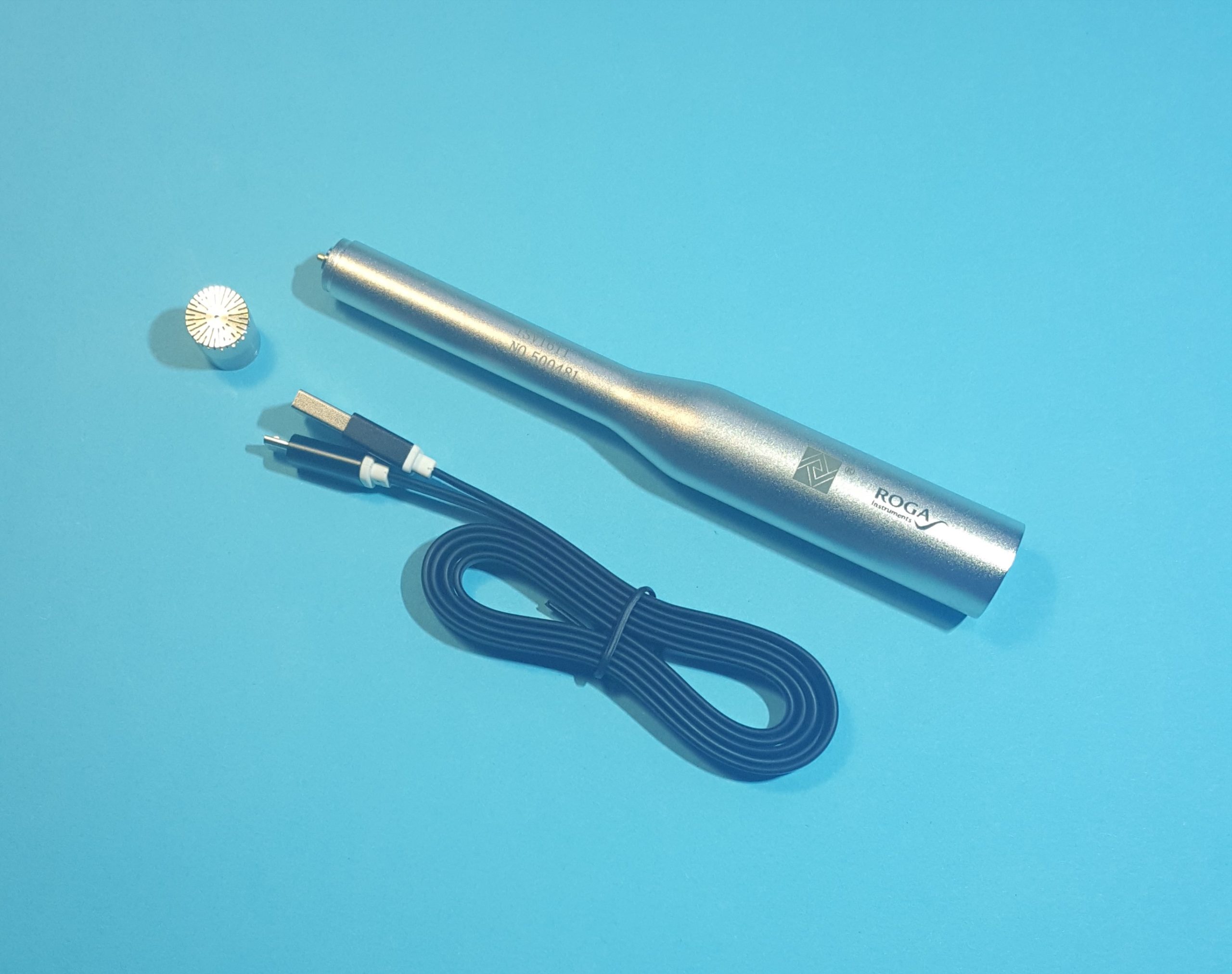

Der Digitale USB Mikrofonvorverstärker vom Typ iSV1611 ist für alle gängigen vorpolarisierten 1/2” Messmikrofonkapseln geeignet.
Der Gewindetyp 60 UNS erlaubt die Kombination unterschiedlicher Mikrofonkapsel Hersteller je nach Einsatz.

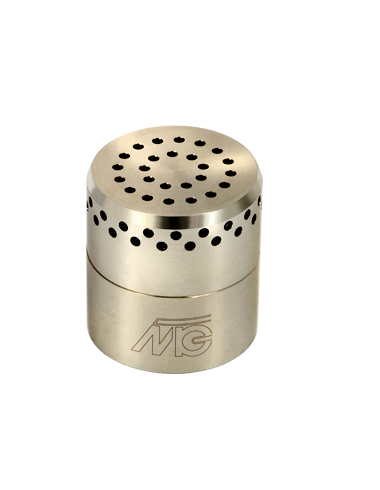

Für Ultraschallanwendungen bieten wir hier die MK 202 E von Microtech Gefell GmbH an.
Infraschall USB Mikrofon Preis: 1380 € zzgl. MwSt.
AWA14423C + iSV1611 + NVH Analyzer Lite Preis: 1580 € zzgl. MwSt.
Spezifikationen der
Infraschall Mikrofonkapsel
Model | AWA14423C |
|---|---|
Durchmesser | 1/2″ |
Frequenzbereich |
0.125 Hz ~ 20 kHz (±1.5 dB) |
Mikrofontyp | für Freifeld-Anwendungen |
Polarisationsspannung | 0 V |
Empfindlichkeit (dB re 20 μPa) | 50 mV/Pa (± 3 dB) |
Kapazität bei 1 kHz | 18 pF |
Maximaler Schalldruckpegel | 145 dB |
Eigenrauschen | 17 dBA |
Betriebs-Temperaturbereich | 10℃～+ 50℃ |
Betriebsfeuchtigkeitsbereich | bis 70 °C, 90 % |
Temperaturkoeffizient | < 0.015 dB/°C |
Feuchtigkeitseigenschaften | 0.001 %(RH) |
Alterungsdrift | 0.2 dB/Jahr |
Lagertemperaturbereich | -20 °C ～ +60 °C |
Luftfeuchtigkeitsbereich bei Lagerung | 25 % ～ 90 %(RH) |
Druckausgleich | rear vented |
Äußere Maße | Ф 13,2 mm x 16 mm |
Gewicht | 8,3 g |
Technische Daten des digitalen
1/2 Zoll USB Mikrofonvorverstärkers
Model | USB Mikrofonvorverstärker |
|---|---|
Signal Amplitude Ref. 50 mV @ 1 kHz Frequenzgang Abtastrate 192 kHz | 1 Hz~20 Hz <3,0dB 20 Hz~20 kHz <0,3dB 20 kHz~80 kHz <3dB |
Eigenrauschen – elektrisch | Kanal 1 (<13 dBA, <26 dBZ) Kanal 2 (<50 dBA, <63 dBZ) |
Klirrfaktor (THD) @1 kHz, 50 mV, A-Bewertet | <0,1 % |
Übersteuerung 1kHz (THD<3%) | Kanal 1 (>101,9 dB) Kanal 2 (>140 dB) |
Amplitudengenauigkeit Eingang 31,6 mV, 1 kHz, 90,0 dB | Fehler <0,2 dB |
Abmessungen 1/2″ Außendurchmesser der Schutzabdeckung | Ф 20 × 165 mm Ф 13,2 mm |
Gewicht | <96 g (Kabel nicht enthalten) |
Betriebstemperatur | -20°C ~ + 60°C |
Luftfeuchtigkeit | 25 %～ 90 %(RH) |
Atmosphärischer Druck | 65 kPa～108 kPa |
Stecker Typ | Micro-USB |
Mikrofonkapsel Gewinde |
11.7 mm-60 UNS |
AWA14423C + iSV1611
Niederfrequenz-Akustiksignal-Testbericht
Testbeschreibung
AWA14423C Mikrofon mit iSV1611 USB Mikrofon Vorverstärker
Test Ausrüstung
Gerätename | Modell | Seriennummer. |
Signalgenerator | B&K3560C | 2639074 |
Signalanalysator | B&K3560C | 2469256 |
Kopplungshohlraum für niedrige Frequenzen | AWA6153S+ | 2006922 |
Schallkalibrator | B&K4231 | 3014796 |
Standardmikrofon | B&K4191 | 2254873 |
Vorverstärker | B&K2669 | 1834310 |
Testmethode
Die Vergleichsmethode wird hier verwendet, wobei B&K 3560C als Signalgenerator und Datenerfassung verwendet wird.
Vor dem Test wurde verifiziert, dass die niedrige Frequenz des elektrischen Signals B&K 3560C bis 0,08 Hz getestet werden kann und der Frequenzgang bei 0,08 Hz besser als ±0,1 dB ist.
Frequenz /Hz | Getestete Dämpfungswerte von AWA14423C + iSV1611 Dämpfungswert /dB | ||
AWA14423C (15129) | AWA14423C (15136) | ||
250 (Ref.) | 0,02 | -0,07 | |
2 | -1,59 | -2.13 | |
3 | -0,66 | -0,81 | |
4 | -0,34 | -0,52 | |
5 | -0,25 | -0,47 | |
6 | -0,17 | -0,31 | |
7 | -0,11 | -0,10 | |
8 | 0,03 | -0,16 | |
9 | 0,05 | -0,09 | |
10 | 0,08 | -0,12 | |
12.5 | 0,05 | -0,07 | |
16 | 0,04 | -0,12 | |
20 | 0,02 | -0,14 | |
25 | 0,01 | -0,16 | |
31.5 | 0.00 | -0,08 | |
40 | -0,02 | -0,1 | |
50 | 0,06 | -0,12 | |
63 | 0,04 | -0,14 | |
80 | 0,01 | -0,08 | |
100 | 0,05 | -0,14 | |
NVH Analyzer Lite
440 € + MwSt.
- Messmikrofon Software für den professionellen Einsatz in Ausbildung, Entwicklung und Industrie.
- Mikrofonkalibrierung mit Schallkalibrator, oder Eingabe der Mikrofonempfindlichkeit.
- Gemäß IEC 61672-1 Bewertungsfilter A, C und Z | Zeitgewichtung: ‚Fast‘, ‚Slow‘, ‚Impulse‘
- Vorführung der Software mit USB Messmikrofon Kalibrierung mit Mikrofonkalibrator Svantek SV30A .
Messmikrofon Software
NVH Analysator Lite Funktionen
- FFT Blockgröße 101 bis 51201
- FFT Linien Auflösung 0,366 Hz @ 48 kHz / 51201
- FFT Mittelung Linear, Peak Hold
- Summenpegel Bandbegrenzung – einstellbar
- Bewertung Slow, Fast, Impuls
- Bewertungsfilter Lin, A, C
- Hochpass- Tiefpassfilter einstellbar
- FFT T-AVG
- Pegelzeitverlauf Schallpegel
- Pegelzeitverlauf Schallpegel A-Filter
- 1/3 Oktav-Spektrum
- 1/3 Oktav T-AVG
Abhören der Messdaten über den PC-Lautsprecher nach der Aufzeichnung möglich.
