USB Ultraschallmikrofon iSV1611-Ultra

Ultraschallmikrofone sind eine spezielle Art von Mikrofonen, die speziell für die Erfassung von Tönen im Frequenzbereich bis 100 kHz und bis zu 168 dB Schalldruckpegel ausgelegt sind.

Diese Mikrofone werden üblicherweise für eine Vielzahl von Anwendungen eingesetzt, z. B. für die Schallmessung in der Industrie, die Überwachung der Gesundheit von Tieren und die Prüfung der Leistung technischer Geräte.

Die IEC 61094-4 WS3F ist eine weltweit anerkannte Norm für Ultraschallmikrofone, in der die spezifischen Leistungsparameter festgelegt sind, die diese Mikrofone erfüllen müssen, um als genau und zuverlässig zu gelten.

Dazu gehören Faktoren wie Empfindlichkeit, Frequenzgang, Dynamikbereich und Grundrauschen.

iSV1611-Ultra

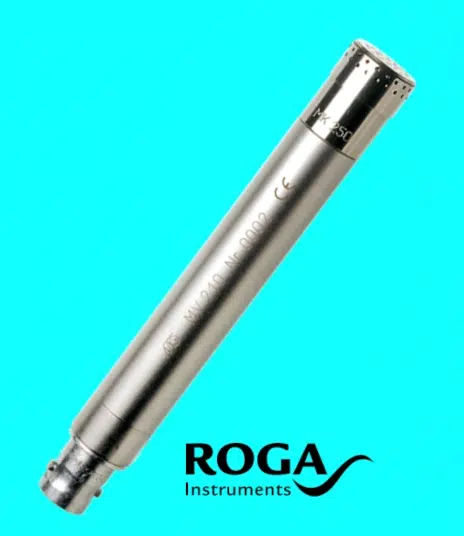

MK 301 E + A 67 + iSV1611

WS3F gemäß IEC 61094-4

Frequenzbereich 5 Hz bis 80 kHz mit iSV1611 USB-Mikrofonverstärker

Frei Feld

Schalldruckpegel bis 168 dB

35dBA bis 168dB

Vorpolarisiert

Frequenzgang 5 Hz bis 80 kHz – Abtastfrequenz = 192 kHz

Die 1/4” Messmikrofonkapsel MK 301 E ist für akustische Messungen in Forschung, Entwicklung und Industrie konzipiert und wird unter anderem auch in der Bauakustik und der Audiometrie eingesetzt.

Die Messmikrofonkapsel verfügt über eine fixierte Ladungsträgerschicht (Backelektret) zur Bereitstellung der Polarisationsspannung.

Der sorgfältige Aufbau und das konstruktive Konzept der Mikrofonkapsel garantieren eine hohe zeitliche Konstanz der elektroakustischen Parameter.

Alle wichtigen Teile, einschließlich der in einem speziellen galvanischen Verfahren hergestellten und befestigten Membran, bestehen aus Nickel.

Die Membran ist durch eine Schutzkappe vor mechanischen Beschädigungen geschützt.

Der statische Druckausgleich zwischen dem inneren Hohlraum und der Atmosphäre wird über eine Kapillare zum nachfolgenden Vorverstärker gewährleistet.

Der international übliche Gewindetyp (60 UNS) für den Anschluss der Mikrofonkapsel gestattet die Austauschbarkeit mit anderen 1/4” Mikrofonkapseln und ermöglicht den Anschluss an alle geeigneten 1/4” bzw. 1/2” Kalibrier- und Messgeräte.

Die Messmikrofonkapsel MK 301 ist für Schallpegelmessgeräte der Klasse 1 nach IEC 61672 geeignet.

Ultraschallmikrofon

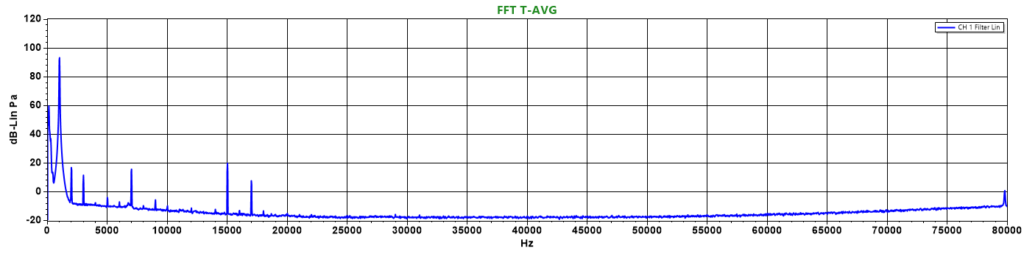

Ultraschall Lärmmessung eines Mini PC – relativ Hoher Lärmpegel von 54 dB bei 44 000 Hz

Messkette wurde mit Schallpegelmesser Kalibrator CA111 vor der Messung kalibreiert

Ultraschall Lärmmessen mit iSV1611-Ultra

Ultraschall USB Messmikrofon

USB Mikrofon

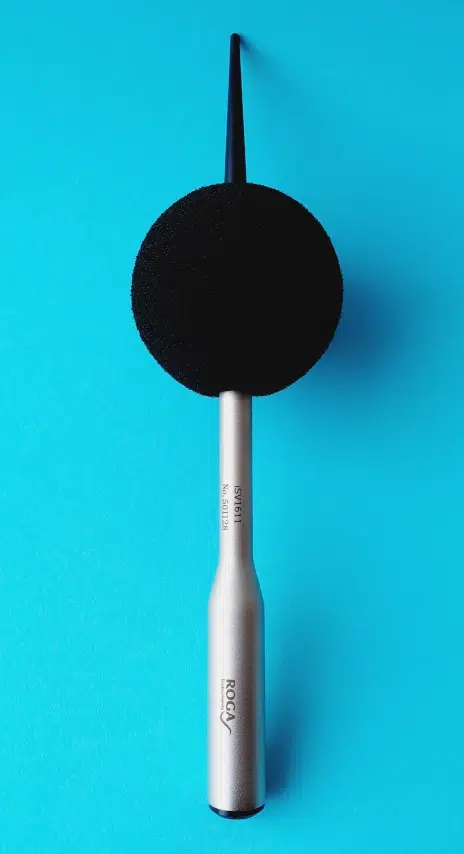

Der Digitale USB Mikrofonvorverstärker vom Typ iSV1611 ist für alle gängigen vorpolarisierten 1/2” Messmikrofonkapseln geeignet.

Der Gewindetyp 60 UNS erlaubt die Kombination unterschiedlicher Mikrofonkapsel Hersteller je nach Einsatz.

Für Ultraschallanwendungen bieten wir hier die MK 202 E von Microtech Gefell GmbH an.

MK 202 E + iSV1611

Die 1/2” Messmikrofonkapsel MK 202 E ist für akustische Messungen in
Forschung, Entwicklung und Industrie konzipiert und wird unter anderem auch in der Bauakustik und der Audiologie eingesetzt.

Frequenzbereich 10 Hz bis 40 kHz

Freifeld

Schalldruckpegel bis 158 dB

22 dBA bis 158 dB

vorpolarisiert

Die Messmikrofonkapsel verfügt über eine fixierte Ladungsträgerschicht (Backelectret) zur Bereitstellung der Polarisationsspannung.

Der sorgfältige Aufbau und das konstruktive Konzept der Mikrofonkapseln garantieren eine hohe zeitliche Konstanz der elektroakustischen Parameter.

Der international übliche Gewindetyp (60 UNS) für den Anschluss der Mikrofonkapsel gestattet die Austauschbarkeit mit anderen 1/2” Mikrofonkapseln und ermöglicht den Anschluss an alle geeigneten Kalibrier- und Messgeräte.

Model
MK 202 E
Durchmesser
1/2″
Frequenzbereich
10 ~ 40000 Hz (-3 dB)
Mikrofontyp
für Freifeld-Anwendungen
Polarisationsspannung
0 V
Empfindlichkeit (dB re 20 μPa)
14 mV/Pa (± 3 dB)
Kapazität bei 1 kHz
18 pF
Maximaler Schalldruckpegel
158 dB
Eigenrauschen
22 dBA
Betriebs-Temperaturbereich
-50 °C ~ +100 °C
Betriebsfeuchtigkeitsbereich
bis 70 °C, 90 %
Temperaturkoeffizient
< 0,01 dB/K
Feuchtigkeitseigenschaften
0.001 %(RH)
Alterungsdrift
0.2 dB/Jahr
Lagertemperaturbereich
-20 °C ~ +60 °C
Luftfeuchtigkeitsbereich
bei Lagerung
25 % ~ 90 %(RH)
Druckausgleich
rear vented
Äußere Maße
Ф 13,2 mm x 14,2 mm
Gewicht
8,5 g
Model
USB
Mikrofonvorverstärker
Signal Amplitude Ref. 50 mV @ 1 kHz
Frequenzgang
Abtastrate 192 kHz
10Hz~20 Hz <1,0dB
20Hz~20 kHz <0,3dB
20kHz~80 kHz <3dB
Eigenrauschen – elektrisch
Kanal 1 (<13 dBA, <26 dBZ)
Kanal 2 (<50 dBA, <63 dBZ)
Klirrfaktor (THD)
@1 kHz, 50 mV, A-Bewertet
<0,1 %
Übersteuerung
1kHz (THD<3%)
Kanal 1 (>101,9 dB)
Kanal 2 (>140 dB)
Amplitudengenauigkeit
Eingang 31,6 mV, 1 kHz, 90,0 dB
Fehler <0,2 dB
Abmessungen
1/2″ Außendurchmesser
der Schutzabdeckung
Ф 20 × 165 mm
Ф 13,2 mm
Gewicht
<96 g (Kabel nicht enthalten)
Betriebstemperatur
-20°C ~ + 60°C
Luftfeuchtigkeit
25 %~ 90 %(RH)
Atmosphärischer Druck
65 kPa~108 kPa
Stecker Typ
Micro-USB
Mikrofonkapsel Gewinde
11.7 mm-60 UNS
