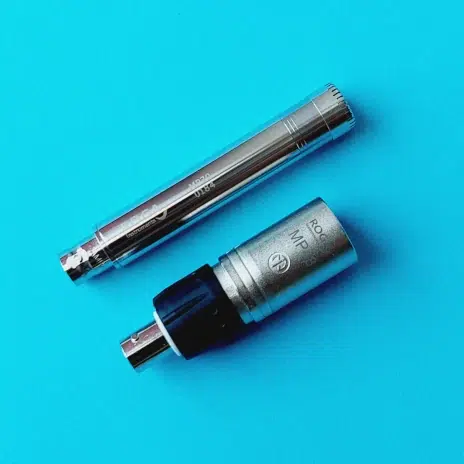

Das MP30-XLR Kondensatormikrofon-Set besteht aus einer ½“ Mikrofonkapsel mit Vorverstärker und MP48 IEPE-XLR Adapter.
Es kann an alle USB-Audiogeräte mit 48-Volt-Phantomspeisung angeschlossen werden.
Das MP30-XLR ist ein Messmikrofon der Klasse 1 nach dem WS2F Industriestandard Frequenzgang.
Das niedrige Grundrauschen von weniger als 16 dB(A) und der lineare Frequenzgang von 10 Hz bis 20 kHz ist ideal für nahezu alle Präzisionsmessungen geeignet.
- Preis: 954 € + MwSt.
MP30-XLR
1/2″ Mikrofon XLR Set
- WS2F nach IEC 61094-4
- Empfindlichkeit 40 mV/Pa
- IEPE Konstantstromversorgung 2-20 mA
- Bias: 12,5 Volt
- Richtcharakteristik: Kugel
- Frequenzgang: 4 Hz – 20 kHz
- Akustisches Grundrauschen 16 dB A-bewertet
- Messbereich 16 dB(A) bis SPL Peak (5% Dist.) 135 dB
Lieferumfang:
- ½“ Mikrofonkapsel vorpolarisiert
- ½“ IEPE Mikrofonvorverstärker

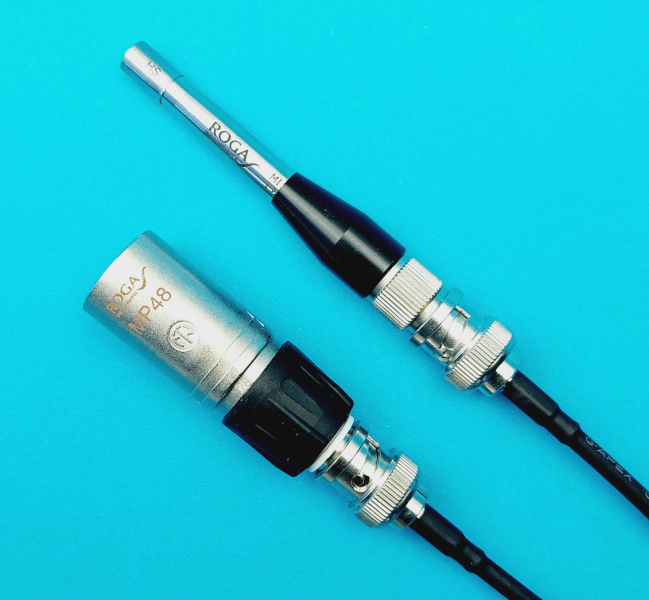

- MP48 IEPE – XLR Adapter
MP30-50 Mikrofonkapsel | IEC 61094-4 Standard WS2F |
|---|---|
Durchmesser | 1/2″ |
Frequenzbereich | 4 Hz – 10 Hz: ± 1,5 dB 10 Hz – 4 kHz: ± 0,5 dB 4 kHz – 20 kHz: ± 2,5 dB |
Mikrofontyp | für Freifeld-Anwendungen |
Polarisationsspannung | 0 V |
Empfindlichkeit (dB re 20 μPa) | 50 mV/Pa (± 1,5 dB) |
Kapazität bei 250 Hz | 18 pF |
Maximaler Schalldruckpegel | 135 dB |
Eigenrauschen | 16 dBA |
Betriebs-Temperaturbereich | -20 °C ～ +60 °C |
Betriebsfeuchtigkeitsbereich | 25 % ～ 90 %(RH) |
Temperatur-Eigenschaften | 0.01 dB/C° Maximum |
Feuchtigkeitseigenschaften | 0.001 %(RH) |
Alterungsdrift | 0.2 dB/Jahr |
Lagertemperaturbereich | -20 °C ～ +60 °C |
Luftfeuchtigkeitsbereich bei Lagerung | 25 % ～ 90 %(RH) |
Druckausgleich | rear vented |
Äußere Maße | Ф 13.2 mm x 16.0 mm |
Gewicht | 8,3 g |
Model | MP30 Vorverstärker |
|---|---|
Frequenzgang (re. 250 Hz) | 0,1 Hz ~ 10 Hz ± 3,0 dB 10 Hz ~ 20 kHz ± 0,1 dB 10 Hz ~ 348 kHz ± 0,5 dB |
Verstärkung | -0.1 dB |
Eigenrauschen 20Hz ~ 20kHz | <5 μV A-Bewertet |
Klirrfaktor (THD) @1kHz 1 V | <0.1% |
Ausgangs-Impedanz | ＜50Ω |
Max. Ausgangsspannung | 6,5 Volt RMS bei 21 Volt IEPE DC Offset |
IEPE Spannung | 18 V ~ 30 V | Bias: 12,5 Volt |
IEPE Strom | 2 mA ~ 20 mA |
Polarisationsspannung | 0 V |
Abmessungen | Ф12.7mm × 70 mm |
Gewicht | <20 g (ohne Kabel) |
Betriebstemperatur | -20°C ~ + 60°C |
Luftfeuchtigkeit | 25 %～ 90 %(RH) |
Atmosphärischer Druck | 65 kPa～108 kPa |
Stecker Typ | BNC |
Gewinde für Mikrofonkapsel Befestigung |
11.7 mm-60 UNS |
MP48
-
Preis: 150 €
zzgl. MwSt.
Die Erfassung, Messung und Analyse von Schall- und Schwingungsdaten erfolgt unter Verwendung von Studiotechnik, USB-Audio-Konvertern.
In der vorliegenden Präsentation werden IEPE-Sensoren, ein Messmikrofon und ein triaxialer Beschleunigungssensor mit der wissenschaftlichen NVH-Analyzer-Software kalibriert.
Hierbei kommt ein 4-Kanal-Focusrite-Scarlett-18i8-3rd-Gen-Konverter zum Einsatz. Die NVH Analyzer Software kommuniziert via das ASIO Protokoll, sodass alle ASIO-fähigen Geräte mit der Software kompatibel sind.
