Unsere Mikrofone sind sowohl für die Erfassung von Infraschall als auch von Ultraschallfrequenzen ausgelegt, was sie zu einem hervorragenden Werkzeug für Forschung und Entwicklung macht.
Sie sind in Standard-, Infraschall- und Ultraschall Versionen erhältlich, um Ihren Anforderungen besser gerecht zu werden.
Unsere Mikrofonkapseln entsprechen den WS2F-Normen gemäß IEC 61094-4 und gewährleisten Präzision und Zuverlässigkeit in jeder Umgebung.
Mit einer Empfindlichkeit von 100 mV/Pa hat das 1/4″ Mikrofon vom Typ MI19-HS eine hohe Empfindlichkeit im Vergleich zu anderen 1/4“-Messmikrofonen.
Die Version MI19SW ist nach IP55 spritzwassergeschützt und eignet sich für den vorübergehenden Einsatz im Freien.
Als Zuleitungen werden Koaxialkabel verwendet und das Mikrofon ist standardmäßig mit BNC-Steckern ausgestattet, die auch als TNC-Varianten erhältlich sind.
Das Mikrofon kann mit jedem Gerät verwendet werden, das über eine mit dem IEPE-Standard kompatible Spannungsversorgung verfügt.
-
Preis: 425 €
zzgl. MwSt.
Klasse 1 | nach IEC 61672 |
|---|---|
Durchmesser | 1/4″ |
Frequenzbereich | 20 Hz ~ 30 kHz |
Mikrofontyp | Kapazitiver Druckempfänger |
Richtcharakteristik | Kugel |
Empfindlichkeit (dB re 20 μPa) | 100 mV/Pa (± 0,5 dB) |
IEPE Sensorspeisung | 2- 20 mA @ 18 – 30 Volt |
Maximaler Schalldruckpegel | 130 dB peak |
Eigenrauschen | 24 dB(A) |
Betriebs-Temperaturbereich | -10 °C ～ +80 °C |
Betriebsfeuchtigkeitsbereich | 25 % ～ 90 %(RH) |
Hitzebeständig bis | 130°C |
Hülsendurchmesser ohne 1/2″ Adapterkonus | 1/4″ über gesamte Länge |
Anschlussbuchse | BNC (fem.) |
Druckausgleich | seitlich |
Länge | 83 mm |
Gewicht | 19 g |
USB Mikrofon iSV1611
-
Preis: 765 €
zzgl. MwSt.
USB Kondensator Mikrofon Klasse 1 nach WS2F
Unser USB Mikrofon Modell iSV1611 ist ein digitales Mikrofon mit USB-Schnittstelle, bestehend aus vorpolarisierter ½“ Messmikrofonkapsel, Vorverstärker, 2-Kanal (Stereo) ADC und USB-Schnittstelle.
- ½“ Mikrofonkapsel vorpolarisiert
- Klasse 1 WS2F (DIN IEC 61094-4)
- Frequenzbereich: 4 Hz – 20 kHz
- 1/2″ Mikrofonkapselgewinde 60uns
- Richtcharakteristik: Kugel
- Akustisches Grundrauschen 16dBA
- SPL Max. 140dB
- Empfindlichkeit 40 mV/Pa
- Messbereich 16 dBA – 140 dB
IEPE Präzisions Mikrofon Set MP40
-
Preis: 1236 €
zzgl. MwSt.
Kondensator Mikrofon Klasse 1 nach WS2F

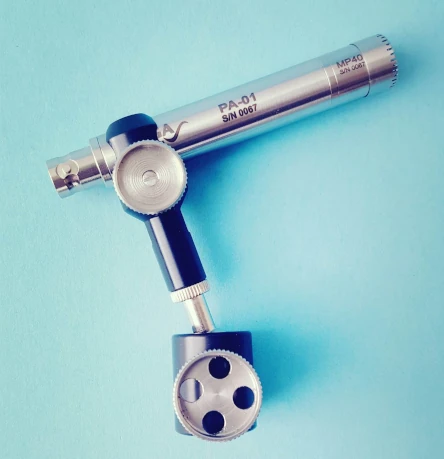

Das MP40 1/2″ Messmikrofon ist eine ideale Lösung aus vorpolarisierter Mikrofonkapsel und Mikrofonvorverstärker in einem Set. Es deckt einen breiten WS2F-Frequenzbereich von 1,5 Hz bis 20 kHz ab.
Der Industriestandard WS2F steht für Working Standard 1/2″ Freifeld und hat den engsten Toleranzkorridor.
- ½“ Mikrofonkapsel vorpolarisiert
- Empfindlichkeit 50 mV/Pa
- IEPE Versorgung 2 – 20 mA
- Richtcharakteristik: Kugel
- Frequenzgang: 1,5 Hz – 20 kHz
- Klasse 1 WS2F – DIN IEC 61094-4
- Akustisches Grundrauschen 16 dB(A)
- Messbereich bis SPL Peak (5% Dist.) 135 dB
- Temperaturbereich -10 bis +60 °C
Model | USB Messmikrofone – Klasse 1 Kalibriert | Preis |
|---|---|---|
 | ROGA Instruments-Produkte sind frei von geplanter Veralterung, technisch zugänglich, langlebig und reparierbar. | |
iSV1611-Infra
| 1/2″ USB Messmikrofon für Infraschallanwendungen WS2F nach IEC 61094-4 Freifeld 0,5 Hz bis 20 kHz 15 dBA bis 140 dB vorpolarisiert 1/2″ USB Messmikrofon Vorverstärker iSV1611 inklusive HS Code 85181000 | 1625 €
|
iSV1611-Ultra
| 1/4“ USB Messmikrofon für Ultraschall Anwendungen WS3F nach IEC 61094-4 Freifeld 10 Hz bis 80 kHz 35 dBA bis 168 dB vorpolarisiert 1/2″ USB Mikrofonvorverstärker iSV1611 inklusive HS Code 85181000 | 1715 € |
Schalldruckpegel und Mikrofonempfindlichkeit.
Ein typisches 1/2″ Messmikrofon liefert bei 1 Pascal eine Spannung von 50 mV. 1 Pascal entspricht 94 dB Schalldruckpegel. 94 dB sind für den Menschen bereits sehr unangenehm und werden nur in seltenen Situationen toleriert.
Bei einem normalen Gespräch liegt der Schalldruckpegel unter 74 dB, also 20 dB niedriger. 20 dB leiser ist ein Faktor 10 leiser.
Das heißt, bei 74 dB liefert das Mikrofon nur noch 5 mV.
Angenommen, bei der End-of-Line-Prüfung werden Teile in einer schallisolierten Messkammer akustisch geprüft, so kann davon ausgegangen werden, dass das Messmikrofon nur wenige Mikrovolt liefert.
Daher ist die Wahl des Eingangsmessbereichs der Messdatenerfassung sehr wichtig. Angenommen, die Messkarte hat einen Messbereich von 10.000 mV und das Messmikrofon ist einem Schalldruckpegel von 74 dB ausgesetzt, der 5 mV liefert, dann ist der Messbereich von 10 Volt für diese Anwendung viel zu grob.
Unsere Lösung für diese Anwendung ist der PnDL-100 mit einem Eingangsmessbereich von 100 mV, der einen akustischen Messbereich von 13 bis 97 dB(A) liefert.
