Eine USB-Audio-DAQ-Karte (Datenerfassung) ist ein externes Gerät, das eine Verbindung zwischen analogen Audiosensoren oder -instrumenten und einem Computer herstellt. Sie verarbeitet physikalische Signale mittels eines Analog-Digital-Wandlers (ADC) und überträgt die Daten nativ über ein Standard-USB-Audioprotokoll.
Diese Karten werden von Akustikern, Toningenieuren und Hobbyanwendern aufgrund ihrer treiberlosen Plug-and-Play-Integration geschätzt. Da sie als Standard-USB-Audio-Interfaces erkannt werden, sind sie hervorragend mit Programmierumgebungen und Aufnahmesoftware wie MATLAB, LabVIEW und Audacity kompatibel.
Wichtige Spezifikationen und Merkmale – Hohe Auflösung: Viele spezialisierte Karten bieten eine Auflösung von 24 bis 32 Bit sowie extrem hohe Abtastraten von bis zu 384 kHz, um hochdetaillierte Akustik- und Vibrationsdaten zu erfassen.

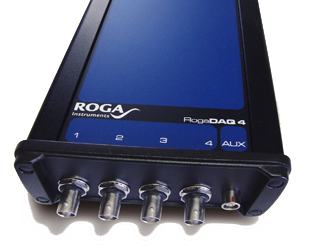

IEPE/ICP-Unterstützung: Hochwertige Messkarten – wie die RogaDAQ 384 oder RogaDAQ2 von ROGA-Instruments – verfügen über eine integrierte IEPE-Unterstützung (Integrated Electronics Piezo-Electric).
Dies ermöglicht die direkte Stromversorgung spezieller Messmikrofone und Beschleunigungssensoren, ohne dass ein separates Signalaufbereitungsgerät erforderlich ist.
DC-Kopplung: Im Gegensatz zu herkömmlichen USB-DACs für den Consumer-Bereich bieten professionelle Audio-DAQ-Karten eine echte DC-Kopplung. Dadurch können sie statische Signale oder Signale mit extrem niedrigen Frequenzen (oft bis hinunter zu 0,3 Hz) messen, was sie ideal für die seismische Analyse und die Überwachung von Infraschall macht.
Rauschunterdrückung: Spezielle USB-Audio-Karten werden bisweilen von Audiophilen eingesetzt, um Brummschleifen oder Einkopplungsstörungen zu minimieren; allerdings gelten galvanische Trennglieder in der Reddit-Community „r/audiophile“ meist als kostengünstigere Lösung.
Für die allgemeine Audio-Datenerfassung lassen sich preiswerte USB-Soundkarten verwenden. Für spezialisierte Vibrations- und Akustikanalysen sind jedoch dedizierte Messgeräte wie die RogaDAQ 384 von ROGA-Instruments der Standard.
®TRADEMARK
ICP ist ein eingetragenes Warenzeichen von PCB Piezotronics, Inc, DeltaTron ist ein eingetragenes Warenzeichen von Hottinger Brüel & Kjær A/S, ISOTRON ist ein eingetragenes Warenzeichen von ENDEVCO.
In diesem Dokument werden nur die technischen Prinzipien beschrieben, und es ist unvermeidlich, dass eingetragene Marken anderer Hersteller erwähnt werden, was nicht beabsichtigt ist und die Interessen der Markeninhaber nicht beeinträchtigen wird. Die oben erwähnten eingetragenen Warenzeichen gehören ihren jeweiligen Eigentümern.
