Eine Hochgeschwindigkeits-USB-Datenerfassungskarte (DAQ) mit einer Abtastrate von 384 kHz nutzt typischerweise High-End-Audio-Hardware und verwandelt Ihren PC in ein präzises Messinstrument. Geräte, die mit dieser Geschwindigkeit arbeiten, bieten eine hervorragende Signalauflösung für Akustik-, Vibrations- und Hochfrequenzmessungen, ohne dass spezielle proprietäre Softwaretreiber erforderlich sind.

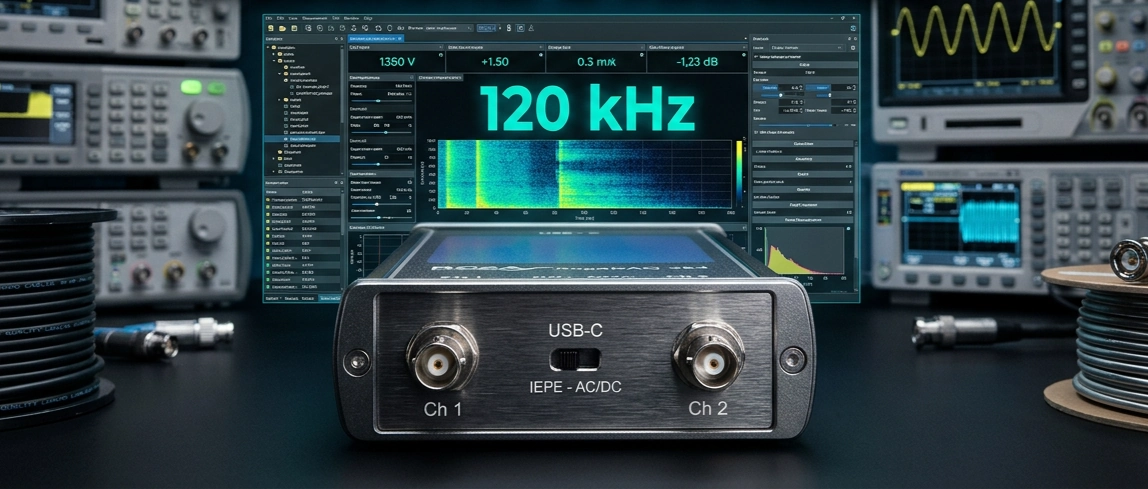

RogaDAQ 384: Eine IEPE-kompatible DAQ-Karte, die mit bis zu 384 kHz pro Kanal abtastet. Sie zeichnet sich durch 32-Bit-Gleitkommaverarbeitung, AC/DC-Kopplung sowie direkte Hardware-Unterstützung für piezoelektrische Sensoren und Mikrofone aus.

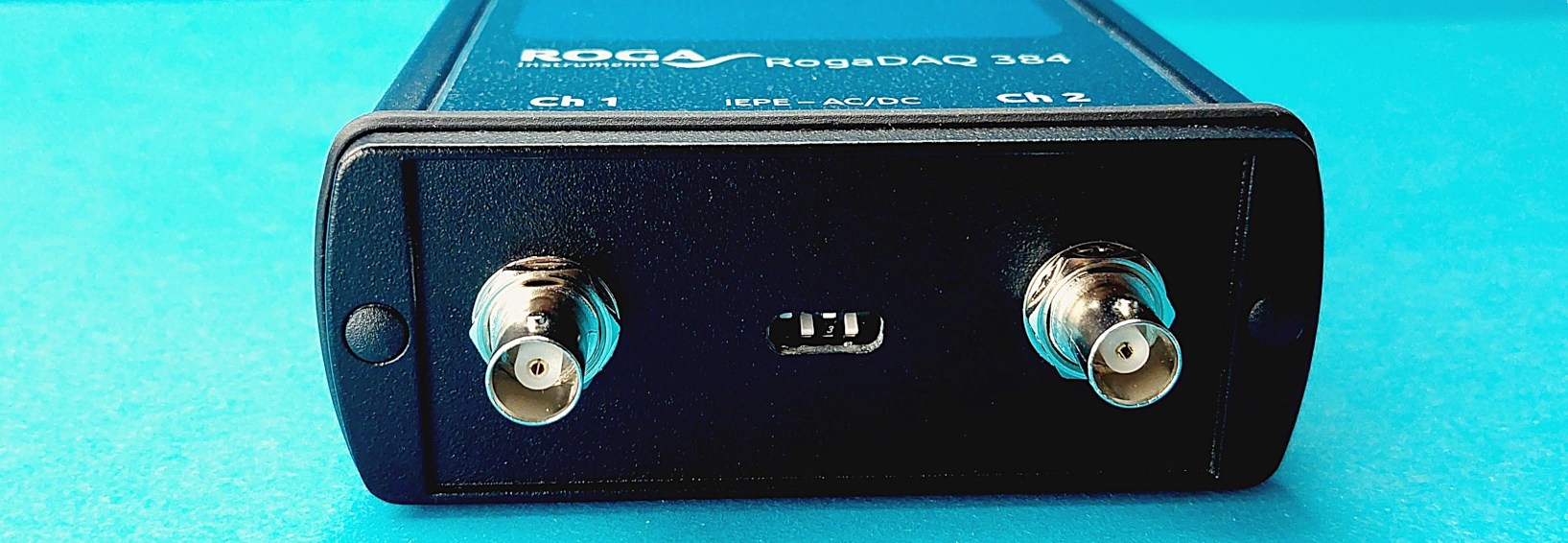

Das RogaDAQ 384 ist mit allen Betriebssystemen kompatibel. Die Betriebsarten (AC/DC) und die Aktivierung der IEPE-Versorgung werden über DIP-Schalter an der Frontplatte konfiguriert.
Analoge Eingänge Galvanisch isoliert | Single-Ended BNC, IEPE, AC, DC wählbar |
|---|---|
Kanlanzahl | 2 |
IEPE Versorgung | 4.3 mA – 23 Volt |
Messbereich | ±10 Volt ±5 Volt ±1 Volt |
Frequenzbandbreite | DC Hz bis 120 kHz (± 0,3 dB) 0,3 Hz bis 160 kHz (± 3 dB) |
Frequenzbandbreite mit IEPE | 0,3 Hz bis 120 kHz (± 0,3 dB) 0,3 Hz bis 160 kHz (± 3 dB) |
Abtastfrequenz | 384 kHz |
ADC Auflösung | 32 Bit, 24 Bit, 16 Bit wählbar |
THD | < 0,0016 % |
Dynamicbereich | > 133 dB FFT basiert mit IEPE Versorgung |
Anti-Aliasing-Filter | Selbstjustierend |
Auswahl der Betriebsarten AC, DC IEPE | über DIP-Schalter an der Frontplatte |
Stromversorgung über USB-C Port | Stromverbrauch < 4W |
Temperaturbereich | 0 °C bis +50 °C |
Abmessungen | 112 (B) x 178 (T) x 45 (H) mm |
Gewicht | 400 gr |
RoHS | Ja |
Unterstützte Betriebssysteme: Alle
Software Kompatibilität: ARTA – Audacity – DASYLab – imc WAVE – LabVIEW – MATLAB – ME’Scope – NVH-IMP – NVH-FFT – Visual Analyzer – WavePad Sound Editor – Sigview – Soundcard Oscilloscope – SO Analyzer – SpectraPLUS-RT – SpectraPLUS-SC – Multi-Instrument
