ROGA Instruments bietet ein komplettes System für Messung der Rotordynamik an

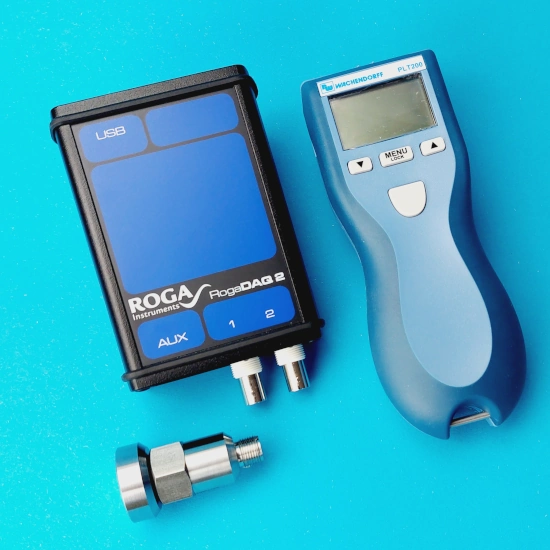

Alle notwendigen Komponenten sind im Rotor Vibration SET wie folgt enthalten.

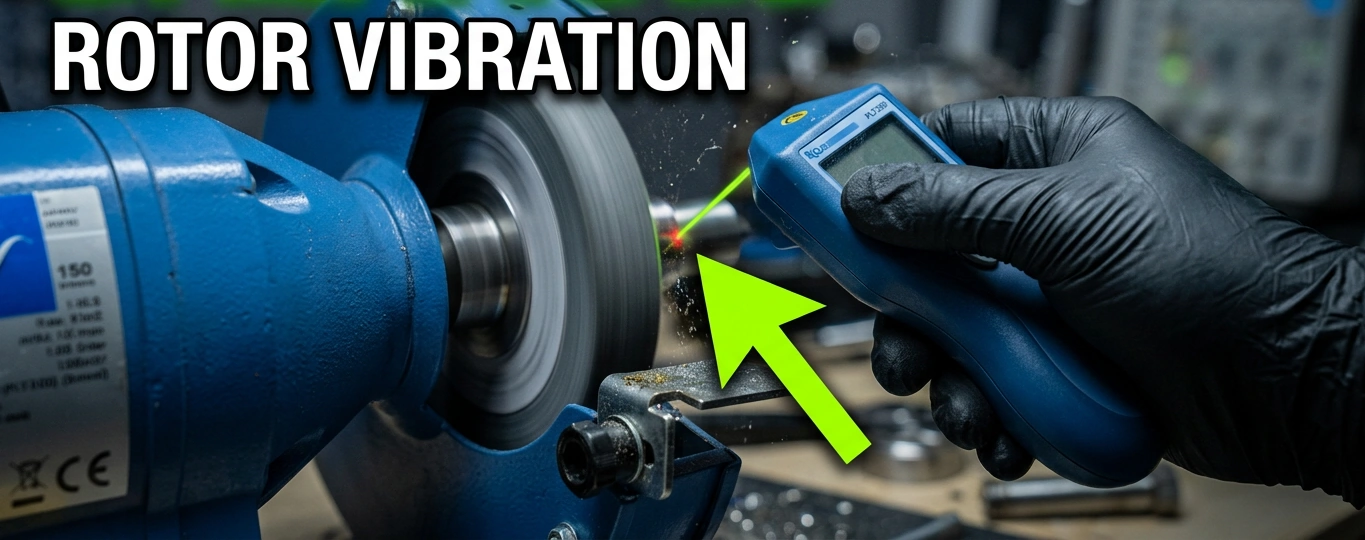

Pocket Laser Tachometer, Beschleunigungsaufnehmer, RogaDAQ2, Sensorkabel 2 Meter lang, NVH-IMP und NVH-FFT Software.
ORDNUNGSANALYSE | FUNKTIONEN |
|---|---|
Frequenzquelle | Zähler: optischer Tacho, Näherungsschalter, Pick-up-Taster (1 Impuls/U), optischer Streifen-Tape-Taster (mit bl/wh-Band, Algorithmus zur Bestimmung der Impulszahl), 1-, 2-, 3-Spur-Encoder Zahnrad mit fehlenden Zähnen (z.B. 60-2), CDM, CDM mit Null RPM-Kanal: beliebiger analoger Speed-Kanal virtuell (synthetisierter RPM-Kanal, auch in der Nachbearbeitung) Analoge Impulse: analoges Signal (z.B. 60-2) / analoger Tacho + Winkelsensor Mathematik |
Kanäle für die Analyse | jeder analoge Eingangskanal, z.B. IEPE-Beschleunigungsmesser, Mikrofon, etc… |

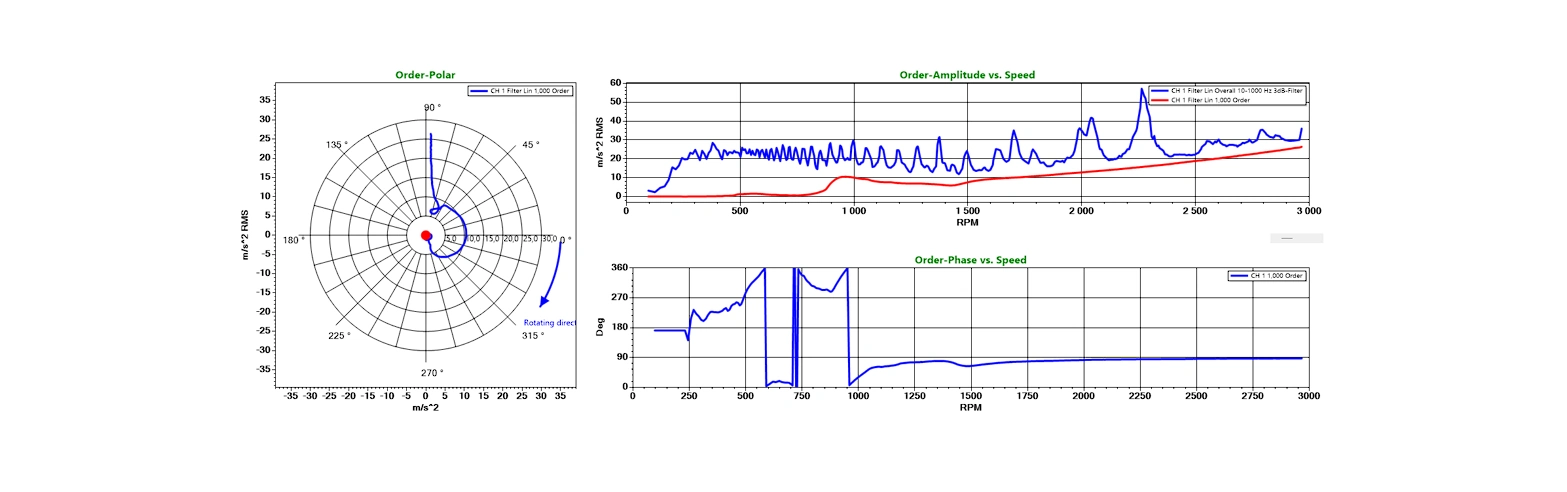

Visualisierung | 3D-Diagramm, Ordnungs- und Frequenzspektrum, Wasserfall-FFT einzelner Spektrallinien der Matrix Orbit-Plot,
XY-Recorder, Bode-Plot, Nyquist-Plot beliebiger Ordnung, beliebiges Signal vs. RPM |
Berechnungskriterien | Hochlauf / Ausrollen nach unten / Beide Richtungen mit Drehzahlbegrenzung und Delta-Drehzahl und/oder Delta-Zeit |
FFT-Ordnung | von 8 bis 256 Bestellungen, Auflösung von 1 bis 1/64 |
Analyse | Extrahieren Sie den Gesamt-RMS und die Amplituden/Phasen/Real/Imag der wählbaren Ordnungen (von Unterordnungen z. B. 0,1x, 1x, 2x, 3x bis zur maximalen Ordnung) im Zeitbereich und im RPM-Bereich |
Nachbearbeitung | Möglichkeit, alle Berechnungen offline auf den gespeicherten Rohdaten hinzuzufügen/zu ändern |
Datenexport | Komplexe Daten (Real/Imag/Ampl/Phase) in beliebigem Format, siehe Abschnitt Software-Export |
Analoge Eingänge | Single-Ended BNC, IEPE, AC, DC wählbar |
|---|---|
Kanlanzahl | 2 |
IEPE Versorgung | 24 Volt – 4mA |
Messbereich Tacho Eingang | ±10 Volt für IEPE-Beschleunigungssensor ±30 Volt für 24-Volt-Drehzahlsignal |
Bandbreite mit IEPE | DC Hz bis 24 kHz 0,3 Hz bis 24 kHz |
Abtastfrequenz | 48 kHz |
Genauigkeit | besser ± 0,1 dB |
ADC Auflösung | 24 Bit |
Verzerrung | < 0,05 % |
Dynamikbereich | > 124 dB (FFT basiert) |
Anti-Aliasing-Filter | -95 dB Stopband-Dämpfung |
Bandpass-Störanteil im Durchlassbereich | 0.05 dB |
Stromversorgung über USB-Port | Stromverbrauch < 1W |
Temperaturbereich | 0 °C bis +50 °C |
Abmessungen | 85 (B) x 132 (T) x 35 (H) mm |
Gewicht | 200 gr |
