Schwingungskalibrator VC-01A ist ein kleines, tragbares Kalibrierinstrument. Es bietet eine stabile Schwingungsreferenzquelle, die Beschleunigungsmesser, Geschwindigkeitssensoren und Wegsensoren bequem und genau kalibrieren und auch das aus Sensoren bestehende Messsystem testen kann, um festzustellen, ob die Sensoren und das gesamte Messsystem ordnungsgemäß funktionieren. Das Instrument ist klein, leicht und einfach zu bedienen.
VC-01A verfügt über einen sinusförmigen Signalgenerator, einen Leistungsverstärker, einen elektrodynamischen Shaker und einen hochstabilen Standard-Referenzbeschleunigungsmesser, der eine hochwertige Schwingungsreferenzquelle mit geschlossenem Regelkreis bietet.
Wenn das Gerät in Betrieb ist, erzeugt die interne Signalquelle ein sinusförmiges Standardsignal mit 80 Hz, 159,2 Hz oder 1 kHz, das von einem Leistungsverstärker angetrieben wird, um den Shaker anzutreiben, so dass sich der zu prüfende Wandler in einem Standardbeschleunigungsniveau von 0,98, 4,91, 9,81 g rms befindet. Das Referenzsignal kann auch für Geschwindigkeit und Weg verwendet werden, bei 0,98, 4,91, 9,81 mm/s rms bzw. 0,98, 4,91, 9,81 μm rms.
VC-01A
-
Preis: 2480 €
+ MwSt.
Eigenschaften:
- Tragbarer, eingebauter Akku
- Kleine Größe und geringes Gewicht
- Beschleunigung Geschwindigkeit und Kalibrierung der Verschiebung
- Schnelle und einfache Feldkalibrierung von Schwingungsmess- und Aufzeichnungssystemen
- Hochpräziser Betrieb bei 3 Frequenzen und 3 Beschleunigungen
Technische Parameter:
- 3 Frequenzen (±0,5%): 80Hz, 159,2Hz, 1kHz
- Schwingbeschleunig (m/s2 rms): 0,98, 4,91, 9,81
- Schwinggeschwindigkeit (mm/s rms): 0,98, 4,91, 9,81
- Schwingweg (μm rms): 0,98, 4,91, 9,81
- Verzerrung: ≤5%
- Genauigkeit: ≤5%
- Maximale Belastung: 200 Gramm
- Automatische Abschaltzeit: ~50 Sekunden
- Temperaturbereich: 0 ~ + 55 °C
- Eingebauter Akku: 9V Akku
- Akkulaufzeit: 1,5 Stunden
- Ladezeit: 15 Stunden
- Aufwärmzeit: <5 Sekunden
- Größe: Φ52×152 mm
- Gewicht: 500 Gramm
- Montagegewinde: M5 (Innengewinde)
- Montagedrehmoment: 1,0 Nm
Lieferumfang:
- Kalibrator
- Batterie
- Kalibrierzertifikat
- Koffer

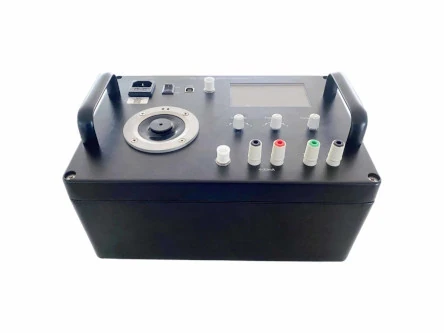

Schwingungskalibrator vom Typ VC-02 ist ein fortschrittliches Gerät, das speziell für die Prüfung und Kalibrierung verschiedener Arten von Schwingungsaufnehmern und Messsystemen entwickelt wurde. Ob für den Einsatz in der Industrie oder im Labor, das VC-02 ist die perfekte Lösung.
Dank seiner Tragbarkeit kann es bequem vor Ort getestet werden, ohne dass die Ausrüstung ins Labor zurückgeschickt werden muss. Dank der stufenlosen Einstellung von Frequenz und Schwingungsamplitude können die Benutzer ihre Schwingungsmessgeräte problemlos feineinstellen.
Mit einem breiten Schwingungsfrequenzbereich von 20 Hz bis 10 kHz und einer einstellbaren Schwingungsamplitude von 0 bis ±5 g RMS ist das VC-02 für die meisten Schwingungsmessanwendungen geeignet.
VC-02
- Preis: 7780 € + MwSt.

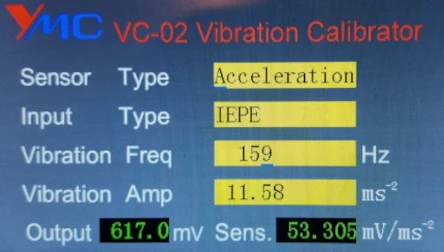

Darüber hinaus liefert das VC-02 mit seinem LCD-Display direkte Messwerte und erleichtert so die Verfolgung und Überwachung der Messungen.
Das VC-02 bietet mehrere Eingabemodi, einschließlich Ladung, IEPE, Spannung, 4-20mA und Eddy, wodurch sichergestellt wird, dass es sich an verschiedene Sensor- oder Systemtypen anpassen lässt.
Kalibrierfrequenz stufenlos einstellbar 20 Hz bis 10 kHz
- Schwingungsamplitude: 0 -±5 g RMS

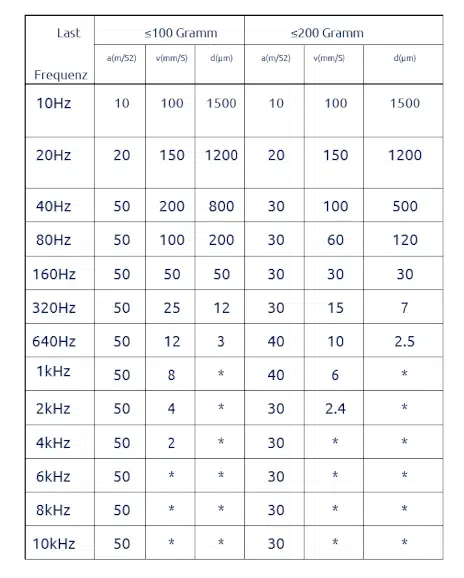

- Sensormasse : bis 200 Gramm
- Eingangsmodus: Ladung /IEPE/Spannung /4-20mA /Eddy
- Abmessungen: 300×140×85 mm
- Gewicht: 6.5kg
- Belastungsbereich: ≤200 Gramm (1g)
- Versorgung：230V 50Hz/110V 60Hz
- PC-Schnittstelle: USB

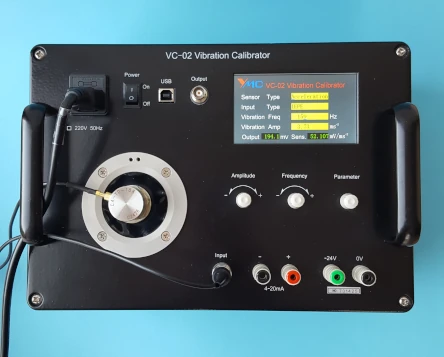

tIm Folgenden wird eine kurze Präsentation des Schwingungskalibrators VC-02 vorgenommen.
Die Kalibrierung des Beschleunigungssensors kann manuell erfolgen, während die Sensorempfindlichkeit direkt auf dem Display abgelesen werden kann.

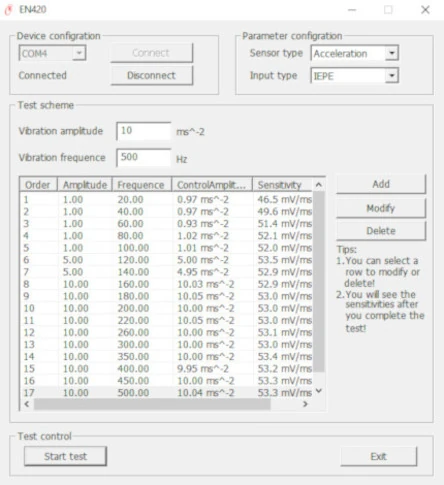

Mithilfe der VC-02-Software kann die Messung automatisiert werden, wie in dieser Präsentation dargestellt.
Weitere Informationen zu VC-02 finden Sie unten auf dieser Seite.
- Zur Zeit nicht verfügbar

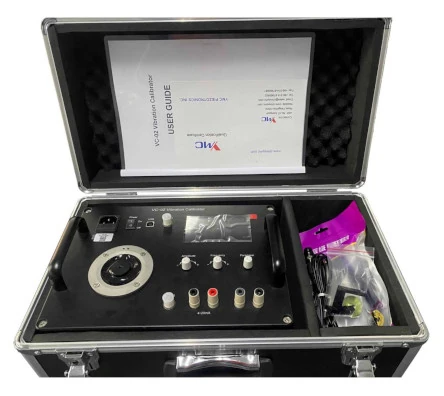

Lieferumfang:
- Kalibrator, Batterie, Kalibrierzertifikat, Koffer
Unabhängig von der Masse des Prüfobjekts wird die Beschleunigung am Schwingtisch des Kalibrators über einen integrierten Referenzsensor konstant gehalten.
Das vom Prüfling abgegebene Signal kann mit einem RMS-Voltmeter, einem Oszilloskop oder einem FFT-Analysator gemessen werden.
Mit dem Schwingungskalibrator VC01 können Sensoren bis zu einem Gesamtgewicht von 120g sehr einfach auf Funktion und Genauigkeit überprüft werden.
Merkmale:
- Integrierter Referenzsensor mit hoher Genauigkeit
- Konstante Schwingungsbeschleunigung
- Geeignet für Sensoren mit 0..120g Masse
- Sensorbefestigung durch Kleber oder mit M5-Gewindestift
- Einfach zu bedienen
- Robuste Ausführung
- Gehäuse Aluminium, schwarz
- Power-Taste mit Betriebs- und Unterspannungsanzeige
- Abmessungen ø 52 x 148mm
- Gewicht 525g inklusive Batterie
- Temperaturbereich 0..40 °C
- LED-Anzeige für Normalbetrieb (grün) und Unterspannung (orange)
Eigenschaften
- Schwingungsbeschleunigung 10m / s²
- Schwingungsfrequenz 159,2 Hz Sinus
- Genauigkeit 5%
- Verzerrung weniger als 3%
- Masse des Sensors 0..120g
- Batterieversorgung 9V-Block
- Automatische Abschaltung nach 50s
