Infraschall Mikrofon – Infraschall Messen ab 0,5 Hz – Brummton Messen

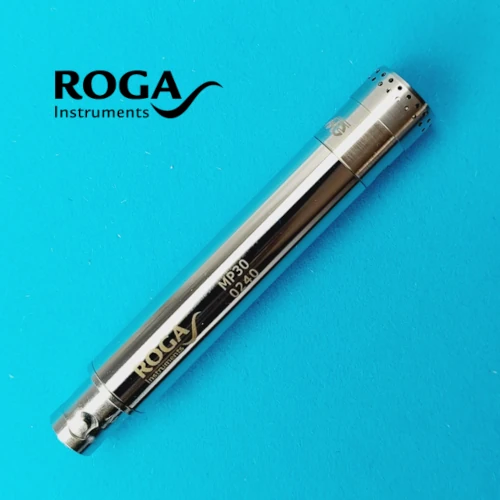

Mit dem 1/2” Messmikrofon MP30-Infra wird die Möglichkeit eröffnet, eine qualitativ hochwertige, vorpolarisierte Messmikrofonkapsel MK 222 E an Messsystemen mit IEPE-Versorgung einzusetzen. Als typische Anwendungen kommen Tiefton Messungen in Betracht.

Der MP30 Vorverstärker ist mit einem Frequenzgang von 0,1 Hz bis 200 kHz ausgelegt und lässt sich mit einer anwendungs-entsprechenden Mikrofonkapsel bestücken .

Zur Halterung des Mikrofons wird der Mikrofonhalter MI-MKAL empfohlen. Der Einsatz des 1/2” Messmikrofon-Zubehörs, wie Windschutz usw., ist problemlos möglich.

Das Messmikrofon kann mit dem Schallkalibrator 4010, CA 111 oder mit anderen geeigneten Schalldruckkalibratoren kalibriert werden.

MP30-Infra

Klasse 1 – WS2F – DIN IEC 61094-4

Empfindlichkeit 50 mV/Pa
IEPE Konstantstrom Versorgung 2-20 mA
Richtcharakteristik: Kugel
Frequenzgang: 0,5 Hz – 20 kHz (± 2 dB)
Akustisches Grundrauschen 15 dB A-bewertet
Messbereich 15 dB(A) bis SPL Peak (5% Dist.) 135 dB

MP30-R-Infra SET

Wetterfestes IEPE-Infraschallmikrofon

Der im 90°-Winkel zur Mikrofonachse angeordnete Schalleinlass eignet sich hervorragend zur Überwachung von Umgebungslärm ab 0,5 Hz sowie von Schall bis zu 20 kHz.

Das MP30-R-Infra verwendet die 1/2-Zoll-Mikrofonkapsel MKS 222 E (Klasse 1 gemäß IEC 61672, Typ WS2F), die speziell für Infraschallmessungen entwickelt wurde.

Es ist die optimale Wahl für den langfristigen Außeneinsatz

etwa in:

Infraschall-Arrays zur Lokalisierung von Infraschallquellen
selbst bei Regen oder extremen Temperaturen.

Für die Messung hoher Schalldruckpegel bis 150 dB ist das Modell MP30-R-Infra-Blast mit reduzierter Empfindlichkeit erhältlich.

Das Messmikrofon lässt sich mit den Schallkalibratoren 4010 oder CA111 bzw. anderen geeigneten Schalldruckkalibratoren kalibrieren.

Empfindlichkeit 45 mV/Pa
IEPE-Speisung 2–20 mA, BNC
Frequenzgang: 0,5 Hz – 20 kHz
Klasse 1 WS2F – DIN IEC 61094-4
Akustisches Eigenrauschen 15 dB(A)
Messbereich bis SPL-Spitzenwert (5 % Klirrfaktor) 135 dB
Temperaturbereich -25 bis +100 °C

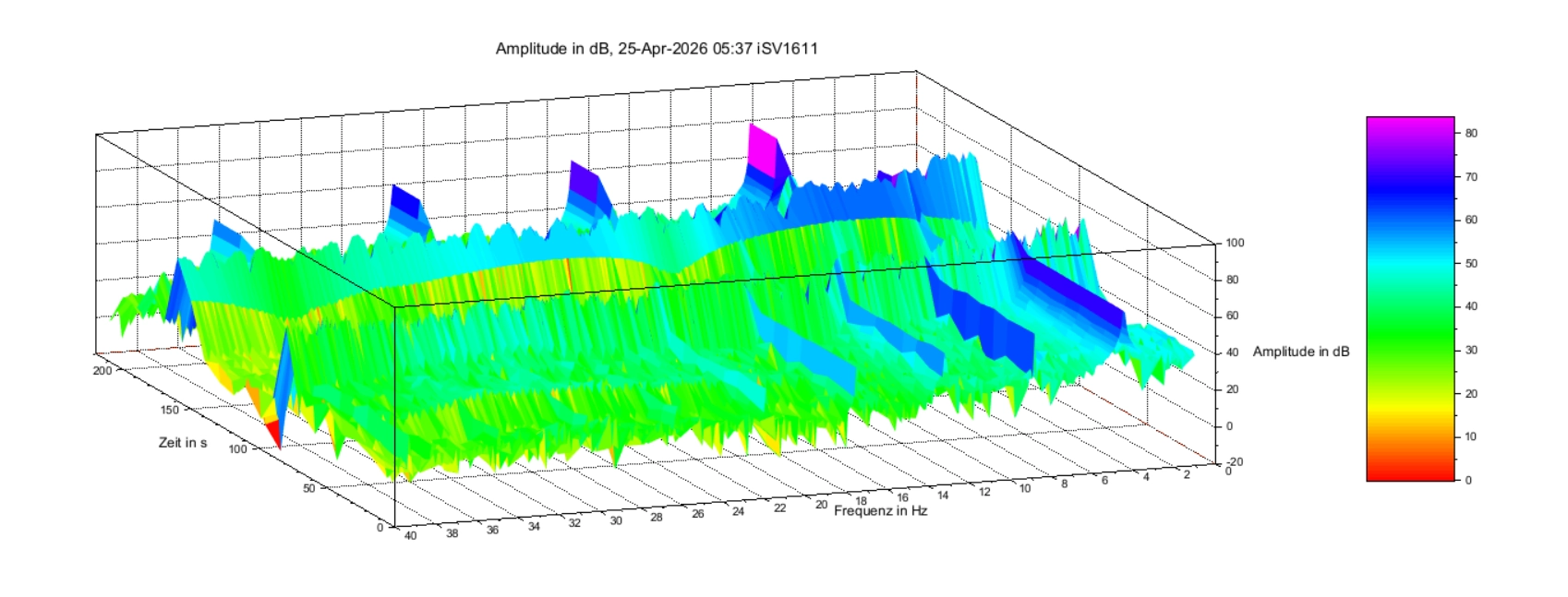

In dieser Präsentation zeige ich Ihnen, wie Sie Brummgeräusche und Infraschall mithilfe eines kalibrierten USB-Messmikrofons messen.

Die Datenanalyse erfolgt mit der Open-Source-Software SCILab.

Das Skript, das Benutzerhandbuch und die Protokollvorlage werden von Ingenieur Edwin Krasser kostenlos zur Verfügung gestellt.

Körperschallmessung an Gebäuden

In dieser Präsentation zeige ich, wie Infraschall und niederfrequente Gebäudeschwingungen mit einem seismischen Beschleunigungsmesser gemessen werden können.

Die gemessene Körperschallquelle mit einer Frequenz von 80 Hz mal 60 Sekunden = 4800 U/min ist ein Lüfter eines NAS, der in der Ecke auf dem Boden steht.
