Willkommen auf unserer Seite für Mikrofonmessungen mit hohem Schalldruckpegel!
Hier haben wir uns auf die Messung intensiver Geräusche wie Schüsse und Raketenabschüsse spezialisiert. Unsere hochmodernen Mikrofone sind so konzipiert, dass sie selbst die lautesten und stärksten Geräusche genau erfassen. Wir wissen, dass genaue Lärmmessungen für eine Vielzahl von Branchen – von der Luft- und Raumfahrt über die Unterhaltungsindustrie bis hin zur Forschung – unerlässlich sind.
Unser Expertenteam ist bestrebt, Ihnen präzise und zuverlässige Daten zu liefern, die Ihren spezifischen Anforderungen entsprechen. Ganz gleich, ob Sie einen einzelnen Schuss oder eine Reihe von Raketenexplosionen messen müssen, wir haben die Werkzeuge und das Fachwissen, um diese Aufgabe zu bewältigen. Informieren Sie sich über unsere Dienstleistungen und Geräte, und zögern Sie nicht, uns bei Fragen oder Anfragen zu kontaktieren.
Anwndung:
- Airbag Knall
- Explosionsanalyse
- Explosionserkennung
- Schiesslärm
- Schussknall
- Triebwerks Lärm – Luftfahrtindustrie

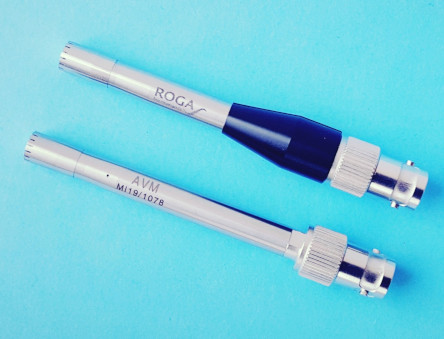

RG-50HL
Hochpegel Mikrofon bis 150 dBPeak
Das ¼“ Elektretmikrofon RG-50HL ist ein Freifeldmikrofon mit integrierter Elektronik, ausgelegt für die IEPE 4 mA Konstantstromversorgung bei 24 Volt DC.
Die Mikrofonempfindlichkeit mit 10 mV/Pa erlaubt Geräuschmessungen bis 150 dBPeak.
Die Membran wird durch ein Schutzgitter vor mechanischer Beschädigung geschützt.
- WS3F nach IEC 61094-5
- 5 Hz bis 30 kHz
- bis 150 dBPeak
- IEPE 18 – 30 Volt | 4 mA | Bias 12,5 Volt
- vorpolarisiert
- bis 130° C hitzebeständig
150 dB
IEPE Analog
RG-50HL
- 1/4″ IEPE Mikrofon
- WS3F nach IEC 61094-4
- Freifeld
- 5 Hz bis 30 kHz
- bis 150 dB
- mit IEPE Vorverstärker
Preis: 1250 € + MwSt.
MK342 E + MV310 Set
- 1/4″ Messmikrofonkapsel
- WS3P nach IEC 61094-4
- Druck
- 3,5 Hz bis 70 kHz
- 60 dB(A) bis 186 dB
- vorpolarisiert
Preis: 1480 € + MwSt.

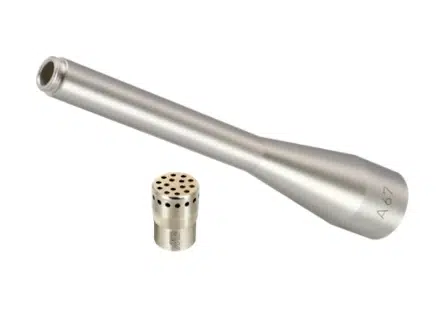

MK 301 E + A 67 + iSV1611
- 1/4″ Messmikrofonkapsel
- WS3F nach IEC 61094-4
- Freifeld
- 5 Hz bis 80 kHz
- 35 dBA bis 168 dB
- vorpolarisiert
MK 342 E + A 67 + iSV1611
- 1/4″ Messmikrofonkapsel
- WS3P nach IEC 61094-4
- Druck
- 3,5 Hz bis 70 kHz
- 60 dBA bis 186 dB
- vorpolarisiert
Hochpegel Mikrofon Set - 35 dBA - 168 dB
Das 1/4″ Mikrofon Set bestehend aus MV310 oder dem iSV1611 USB Mikrofonverstärker und der Mikrofonkapsel MK342 E hat einen konstanten Druckverlauf und ist daher optimiert für korrekte akustische Messungen an Grenzflächen oder in Akustikkopplern mit extremen Schalldruckpegeln.
Hochpegel und Ultraschall USB Mikrofon iSV1611-HSPL

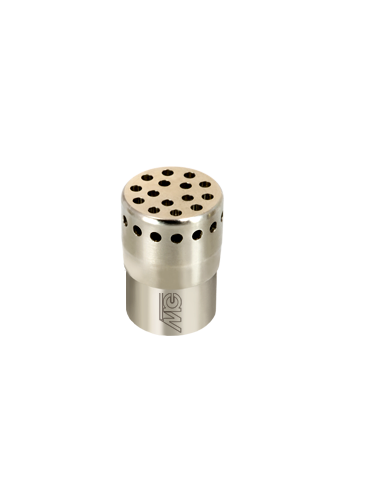

Die 1/4” Messmikrofonkapsel MK 301 E ist für akustische Messungen in Forschung, Entwicklung und Industrie konzipiert und wird unter anderem auch in der Bauakustik und der Audiometrie eingesetzt.
Die Messmikrofonkapsel verfügt über eine fixierte Ladungsträgerschicht (Backelektret) zur Bereitstellung der Polarisationsspannung.
Der sorgfältige Aufbau und das konstruktive Konzept der Mikrofonkapsel garantieren eine hohe zeitliche Konstanz der elektroakustischen Parameter. Alle wichtigen Teile, einschließlich der in einem speziellen galvanischen Verfahren hergestellten und befestigten Membran, bestehen aus Nickel. Die Membran ist durch eine Schutzkappe vor mechanischen Beschädigungen geschützt. Der statische Druckausgleich zwischen dem inneren Hohlraum und der Atmosphäre wird über eine Kapillare zum nachfolgenden Vorverstärker gewährleistet.
Der international übliche Gewindetyp (60 UNS) für den Anschluss der Mikrofonkapsel gestattet die Austauschbarkeit mit anderen 1/4” Mikrofonkapseln und ermöglicht den Anschluss an alle geeigneten 1/4” bzw. 1/2” Kalibrier- und Messgeräte.
Die Messmikrofonkapsel MK 301 ist für Schallpegelmessgeräte der Klasse 1 nach IEC 61672 geeignet.
1/4" Hochpegel Mikrofonkapsel
- WS3F gemäß IEC 61094-4
- Frequenzbereich 5 Hz bis 80 kHz mit iSV1611 USB-Mikrofonverstärker
- frei Feld
- Schalldruckpegel bis 168 dB
- 35dBA bis 168dB
- vorpolarisiert
Hochpegel Mikrofon für extremen Schalldruckpegel
60 dBA - 186 dB

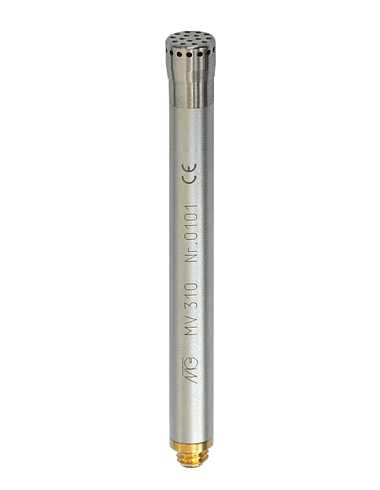

MK342 E + MV310 Set

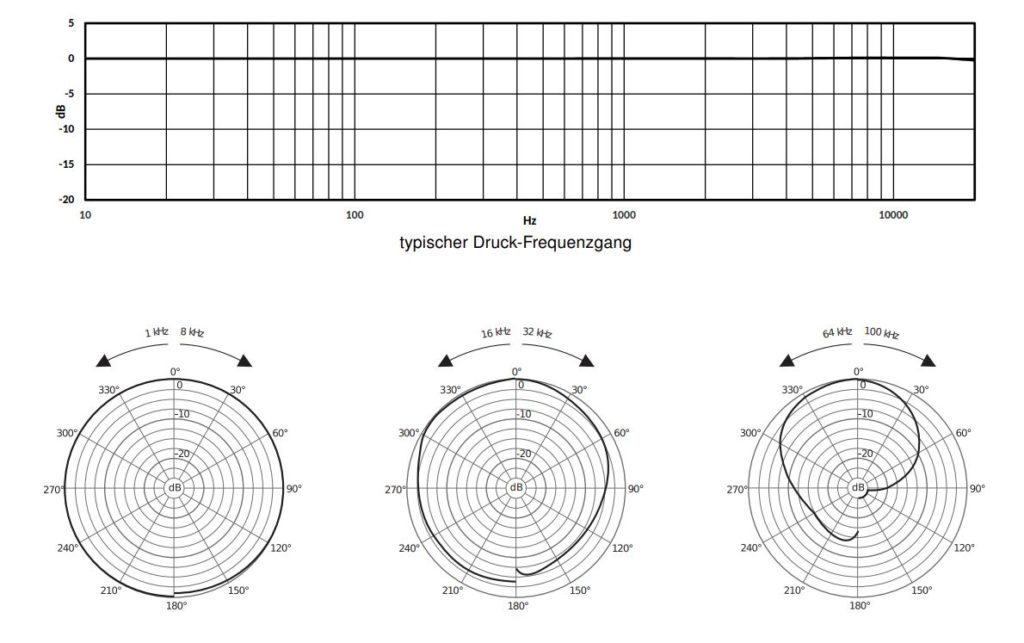

1/4“ Mikrofon mit konstantem Druck-Frequenzgang
Der Ausgleich des statischen Luftdrucks erfolgt über eine mittels einer Kapillare zum Vorverstärker (hinterlüftet) oder mittels einer seitlichen Kapillare (seitenbelüftet).
Die Membrane ist durch ein Schutzgitter gegen mechanische
Beschädigung geschützt.
- WS3P nach IEC 61094-4
- Druck
- 3,5 Hz bis 70 kHz
- 60 dB(A) bis 186 dB
- vorpolarisiert
Anwndung:
- Airbag Knall
- Explosionsanalyse
- Explosionserkennung
- Schiesslärm
- Schussknall
- Hochpegel Mikrofon Datenblatt
Model | MK 342 E Mikrofonkapsel WS3P nach IEC 61094-4 |
|---|---|
Durchmesser | 1/4″ |
Frequenzbereich | 3,5 ~ 70 kHz |
Mikrofontyp | Kapazitiver Druckempfänger |
Polarisationsspannung | 0 V |
Empfindlichkeit (dB re 20 μPa) | 0,25 mV/Pa (± 3 dB) |
Kapazität bei 1 kHz | 4,7 pF |
Maximaler Schalldruckpegel | 186 dB peak |
Eigenrauschen | 60 dBA |
Betriebs-Temperaturbereich | -50 °C ～ +100 °C |
Betriebsfeuchtigkeitsbereich | 25 % ～ 90 %(RH) |
Temperaturkoeffizient | ≤0,01 dB/K |
Statischer Druckkoeffizient | -0,00001 dB/Pa |
Gewinde für Schutzkappe | 6,35mm 60UNS |
Gewinde für Vorverstärker | 5,7mm 60UNS |
Durchmesser mit Schutzkappe | 7,00mm ± 0,02mm |
Druckausgleich | side or rear vented |
Länge | 9,7 mm |
Gewicht | 8,3 g |

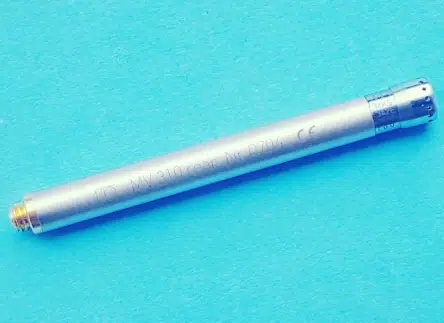

Model | MV310 Vorverstärker |
|---|---|
Frequenzgang | 20 Hz ~ 100 kHz |
Verstärkung @ 1 kHz | 0 dB |
Eigenrauschen 20Hz ~ 20kHz | <5 μV A-Bewertet |
Klirrfaktor (THD) @1kHz 1 V | <0.1% |
Ausgangs-Impedanz | ＜100Ω |
Max. Ausgangsspannung | 8,2 V RMS |
IEPE Spannung | 24 V ~ 30 V |
IEPE Strom | 2 mA ~ 10 mA |
Polarisationsspannung | 0 V |
Abmessungen | Ø 6,3 x 57,8 mm |
Gewicht | <6 g (ohne Kabel) |
Betriebstemperatur | -20°C ~ + 100°C |
Luftfeuchtigkeit | 25 %～ 90 %(RH) |
Atmosphärischer Druck | 65 kPa～108 kPa |
Stecker Typ | MALCO-Microdot, 10-32 UNF-2A |
Gewinde für Mikrofonkapsel Befestigung |
5,7 mm-60 UNS |
Model | MK 342 E Mikrofonkapsel WS3P nach IEC 61094-4 |
|---|---|
Durchmesser | 1/4″ |
Frequenzbereich | 3,5 ~ 70 kHz |
Mikrofontyp | Kapazitiver Druckempfänger |
Polarisationsspannung | 0 V |
Empfindlichkeit (dB re 20 μPa) | 0,25 mV/Pa (± 3 dB) |
Kapazität bei 1 kHz | 4,7 pF |
Maximaler Schalldruckpegel | 186 dB peak |
Eigenrauschen | 60 dBA |
Betriebs-Temperaturbereich | -50 °C ～ +100 °C |
Betriebsfeuchtigkeitsbereich | 25 % ～ 90 %(RH) |
Temperaturkoeffizient | ≤0,01 dB/K |
Statischer Druckkoeffizient | -0,00001 dB/Pa |
Gewinde für Schutzkappe | 6,35mm 60UNS |
Gewinde für Vorverstärker | 5,7mm 60UNS |
Durchmesser mit Schutzkappe | 7,00mm ± 0,02mm |
Druckausgleich | side or rear vented |
Länge | 9,7 mm |
Gewicht | 8,3 g |
Model | iSV1611 USB Mikrofonvorverstärker |
|---|---|
Signal Amplitude Ref. 50 mV @ 1 kHz Frequenzgang Abtastrate 192 kHz | 10Hz~20 Hz <1,0dB 20Hz~20 kHz <0,3dB 20kHz~80 kHz <3dB |
Eigenrauschen – elektrisch | Kanal 1 (<13 dBA, <26 dBZ) Kanal 2 (<50 dBA, <63 dBZ) |
Klirrfaktor (THD) @1 kHz, 50 mV, A-Bewertet | <0,1 % |
Übersteuerung 1kHz (THD<3%) | Kanal 1 (>101,9 dB) Kanal 2 (>140 dB) |
Amplitudengenauigkeit Eingang 31,6 mV, 1 kHz, 90,0 dB | Fehler <0,2 dB |
Abmessungen 1/2″ Außendurchmesser der Schutzabdeckung | Ф 20 × 165 mm Ф 13,2 mm |
Gewicht | <96 g (Kabel nicht enthalten) |
Betriebstemperatur | -20°C ~ + 60°C |
Luftfeuchtigkeit | 25 %～ 90 %(RH) |
Atmosphärischer Druck | 65 kPa～108 kPa |
Stecker Typ | Micro-USB |
Mikrofonkapsel Gewinde |
11.7 mm-60 UNS |
