Schallpegelmesser Klasse 1 - mit Aufzeichnung

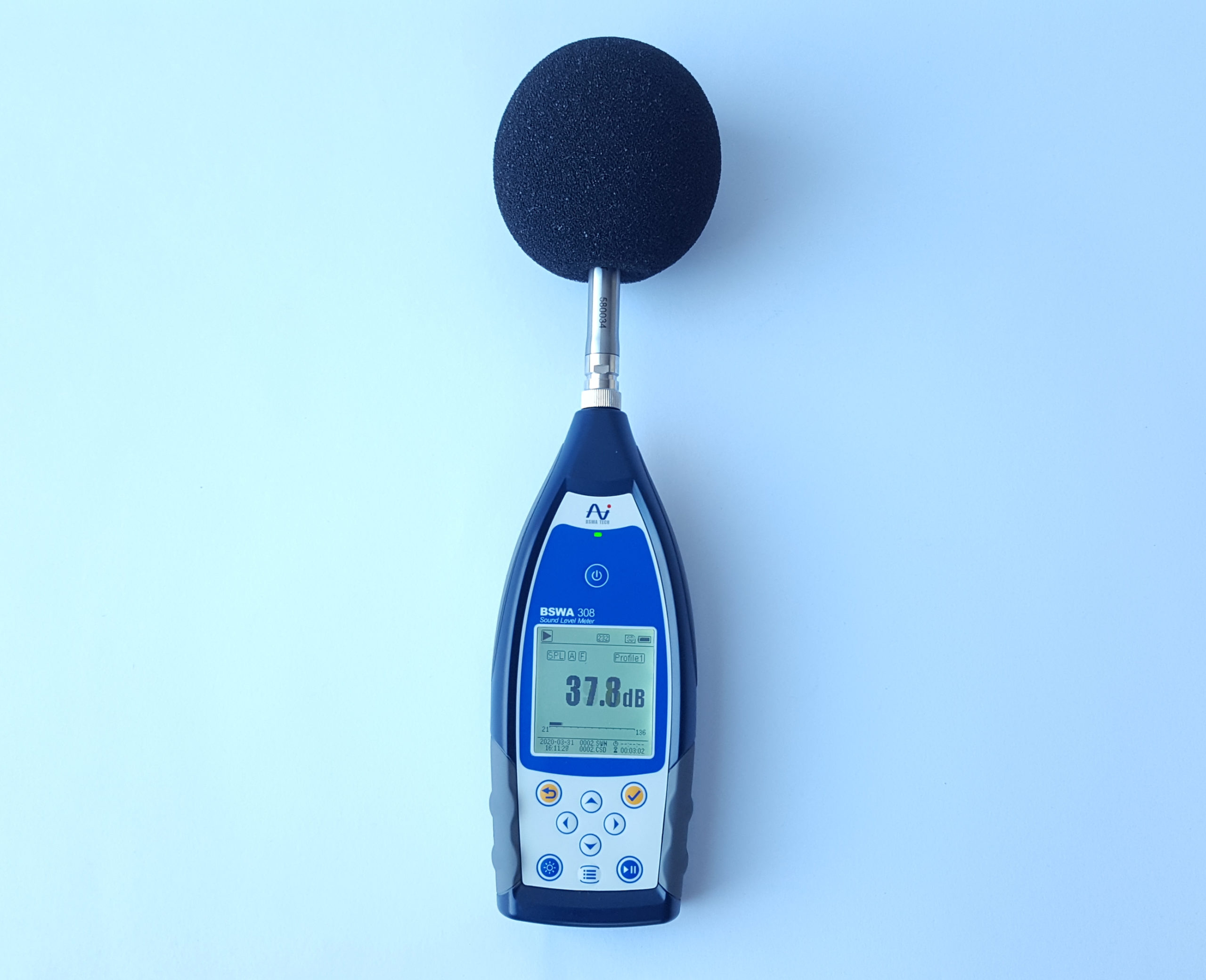

Der BSWA 308 Klasse 1 Schallpegelmesser ist ein Gerät zur Messung von Schalldruckpegeln in Dezibel. Er folgt den Standards der Internationalen Organisation für Normung (ISO) für Genauigkeit und Präzision. Seine hohe Genauigkeit und geringe Unsicherheit machen ihn ideal für die Messung von lauten Phänomenen wie Schussgeräuschen.

Die optionale Hochschallpegel-Mikrofonkapsel erweitert den Schallpegelbereich des Messgeräts. Sie kann laute Geräusche von bis zu 160 Dezibel ohne Sättigung oder Verzerrung messen. Diese Kapsel ist besonders nützlich für die Messung von Geräuschen in den Bereichen Militär, Ingenieurwesen und Unterhaltung.

Das Gerät ist mit einem großen digitalen Display ausgestattet, das Echtzeit-Dezibelwerte anzeigt. Es hat auch eine Datenaufzeichnungsfunktion, die Schallpegel im Laufe der Zeit aufzeichnet. Das Gerät wird von wiederaufladbaren Batterien betrieben und ist leicht und portabel, was es einfach zu bedienen macht.

Insgesamt bietet der BSWA 308-HSPL Klasse 1 Schallpegelmesser genaue und zuverlässige Schallpegelmessungen, insbesondere in Umgebungen mit hohem Schallpegel. Die optionale MK 301 E Hochschallpegel-Mikrofonkapsel erweitert somit den Bereich dieses bereits leistungsstarken Geräts.

Schallpegelmessgerät BSWA 308

Klasse 1 Schallpegelmesser
Klasse 1 Schallpegelmesser BSWA 308

Anwendung

  • Grundlegende Geräuschmessung
  • Bewertung von Umgebungsgeräuschen
  • Überprüfung der Produktqualität
  • Bewertung von Lärmminderungsmaßnahmen
  • Klasse 1 Schallpegelmesser BSWA 308
  • Entspricht IEC 61672 1:2013, ANS I S1.4 1983 und ANSI S1.43 1997
  • Echtzeit 1/1 und 1/3 Oktave nach IEC 61260 1:2014 und ANSI S1.11 2004
  • Messbereich : 22dBA~136 dBA ( BSWA 308 )
  • Ein Messbereich zur Abdeckung des Dynamikbereichs 123dB BSWA 308 ) / 122dB BSWA 309
  • Frequenzbewertung : A/B/C/Z. Zeitbewertung Schnell/Langsam/Impuls
  • 3 Profile und 14 benutzerdefinierte Messungen werden parallel berechnet mit unterschiedlicher
    Frequenz/Zeit-Bewertung
  • Berechnung von SPL, LEQ, Max, Min, Peak, SD, SEL, E
  • Anzeige von LN-Statistiken und Zeitverlaufskurven
  • Benutzerdefinierte Integralperiodenmessung, Integralperiode bis zu 24h
  • Hochgeschwindigkeits-ARM-Kern mit FPU (Float Point Unit) zur Erzielung eines breiten Frequenzganges, großem
    Dynamikbereich und niedriges Grundrauschen
  • 4G MicroSD-Karte (TF-Karte) als Massenspeicher
  • RS 232-Fernbedienungsanschluss
  • Mini-Thermodrucker für Messdatenausdruck
  • Internes GPS-Modul (Option), unterstützt GPS-Timing
Schallpegelmessgerät Spezifikation
Model
BSWA 308
Genauigkeit
Klasse 1 (Gruppe X)
Standard
GB/T 3785.1-2010, IEC 60651:1979, IEC 60804:2000
IEC 61672-1:2013, ANSI S1.4-1983, ANSI S1.43-1997
Oktav Filter
Echtzeit 1/1 Oktave: 8Hzbei16kHz
Echtzeit 1/3 Oktave (Option): 6,3Hzbei20kHz
GB/T 3241-2010, IEC 61260-1:2014
ANSI S1.11-2004. Basis 10 System
Mikrofon Typ
MPA231T: 1/2″ vorpolarisiertes
Messmikrofon Klasse 1.
Empfindlichkeit: 40mV/Pa.
Frequenzbereich: 3Hzbis 20kHz.
Mikrofon
Anschluss
TNC, IEPE versorgt (4mA)
Detektor / Filter
Fließkomma-​basierte digitale
Signalverarbeitung
(digitaler Detektor und Filter)
Messfunktionen
LXY(SPL), LXeq, LXYSD, LXSEL, LXE, LXYmax, LXYmin, LXPeak, LXYN.
Dabei ist X die Frequenzgewichtung: A, B, C, Z; Y
Zeitgewichtung: F, S, I; N ist die statistische Prozentzahl: 1~99.
3-Profil und 14 benutzerdefinierte Messungen werden parallel
berechnet mit unterschiedlicher Frequenz/Zeit Gewichtung
24h Messung
Automatische Messung basierend auf Benutzer
definierten Vorgaben wie Datum/Uhrzeit und
speichern der Verlaufsdaten
Frequenz
Bewertungsfilter
Parallel A, B, C, Z
Kann auch auf 1/1 und 1/3 Oktave angewendet werden.
Zeitgewichtung
Parallel F -, S-, I- und Peak-Erkennung
Eigenrauschen
Ton: 19dB(A), 25dB(C), 31dB(Z)
Elektrisch: 13dB(A), 17dB(C), 24dB(Z)
Obere Grenze
136dB(A)
erweiterbar auf 154dB(A) mit 5mV/Pa Mikrofon
Frequenzgang
10Hz~20kHz
Pegel
22dB(A)136dB(A)
Linearitätsbereich
Oktav: 30dB bis 136dB
Dynamikbereich

123dB
13dB(A) bis136dB(A)
Peak C Bereich
47dB bis 139dB
Elektrischer Eingang
Maximale Eingangsspannung: 5Vrms (7.07Vpeak).
Eingangsimpedanz des Vorverstärkers: >6GΩ
Bereichseinstellung
Einzelbereich für den gesamten Dynamikbereich
Auflösung
24Bit
Abtastrate
48kHz (Abtastintervall für LN: 20ms)
Zeitverlauf
Anzeige des Pegel-Zeitverlaufs Dauer: 1min, 2min, 10min
LCD-Display
160×160 LCD mit weißer Hintergrundbeleuchtung,
14-stufige Kontraststufe, 1s Anzeige-Update-Rate
Massenspeicher
4G Micro SD-Karte (TF-Karte)
Nachbearbeitung
Nachbearbeitungssoftware VA-SLM, Analyse und generieren
von Berichten der gespeicherten Daten.
Datenexport
Direkte USB Verbindung zum Computer,
um die Speicherkarte (USB-Festplatte) zu lesen
Ausgabe
AC-Ausgang (max. 5VRMS, ±15mA), DC-Ausgang
