Preis

Frühere Preise und Preislisten sind nicht mehr gültig.

Preis- und Konditionsänderungen sind ohne Vorankündigung möglich.

Alle Preise verstehen sich ohne die aktuelle Mehrwertsteuer.

Zahlungsbedingungen: Vorkasse

BUDGET
2 Kanal IEPE USB Audio Interface
mit Kopfhöreranschluss zum abhören des Sensorsignals


Messmikrofon und Beschleunigungsaufnehmer nicht im Lieferumfang enthalten

Das MP48-Set bestehend aus zwei IEPE-XLR Adaptern in Verbindung mit einem 2 Kanal USB Audio Interface bietet Ihnen einen kostengünstigen Einstieg in die Professionelle Schall- und Schwingungsmesstechnik.

  • 2×2 USB 2.0 Audio Interface
  • Auflösung: 192KHz/24Bit
  • Zwei frontseitige Combo-Eingänge Mic/Line/Inst:
    XLR/Klinke
  • 2x Mikrofonvorverstärker mit 48V Phantomspeisung
  • Ausgänge: 2x 6,3mm TRS Klinke
  • Direct Monitoring: umschaltbar zwischen Mono und Stereo Modus
  • Master-Lautstärkeregler an Frontpanel
  • Stereokopfhörerausgang mit Lautstärkeregler
  • Phone I/O: 3,5mm TRRS Klinke
  • USB bus-powered
  • Unterstützt Windows 10 und Windows 11 mit ASIO 2.0
  • MME, WDM und DirectSound Unterstützung
  • Unterstützt Mac über die nativen CoreAudio USB-Audiotreiber
  • Keine Treiberinstallation notwendig
Model
USB NVH Messdatenerfassung
Euro
ROGA Instruments-Produkte sind frei von geplanter Veralterung, technisch zugänglich, langlebig und reparierbar.
Plug.n.DAQ Lite

2 Kanal USB IEPE DAQ
für die professionelle Messtechnik.
IEPE Sensorversorgung für Beschleunigungsaufnehmer oder Messmikrofone.
Messbereich: 1 Volt oder 5 Volt oder 10 Volt
Frequenzbandbreite: pro Kanal: 0,3 Hz – 24 kHz

1140 €
Plug.n.DAQ Lite

2 Kanal USB DAQ mit NVH Analysator Lite Software
für die professionelle Messtechnik.
IEPE Sensorversorgung für Beschleunigungsaufnehmer oder Messmikrofone.
FFT Analysator Software ist im Lieferumfang enthalten.
Messbereich: 1 Volt oder 5 Volt oder 10 Volt
Frequenzbandbreite: pro Kanal: 0,3 Hz – 24 kHz

1440 €
Plug.n.DAQ Lite
+
NVH Analyzer

Schwingungsanalyse mit
2 Kanal USB DAQ mit NVH Analysator Software
für die professionelle Messtechnik.
IEPE Sensorversorgung für Beschleunigungsaufnehmer oder Messmikrofone.
FFT Analysator Software ist im Lieferumfang enthalten.
Messbereich: 1 Volt oder 5 Volt oder 10 Volt
Frequenzbandbreite: pro Kanal: 0,3 Hz – 24 kHz

3590 €

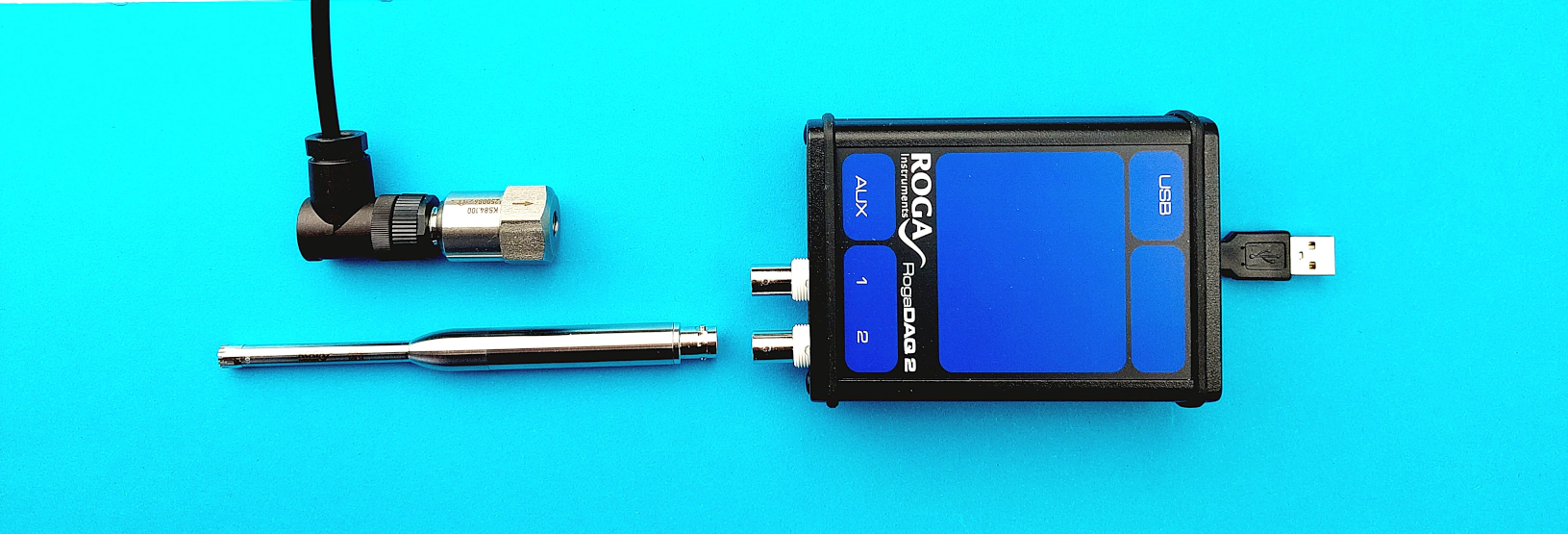

RogaDAQ2

2 Kanal USB DAQ mit NVH Analysator Lite Software
für die professionelle Messtechnik.
IEPE Sensorversorgung für Beschleunigungsaufnehmer oder Messmikrofone.
FFT Analysator Software ist im Lieferumfang enthalten.
Messbereich: 5 Volt oder 10 Volt
AC,DC und IEPE schaltbar
Frequenzbandbreite:
pro Kanal DC – 24 kHz
mit IEPE 0,3 Hz – 24 kHz

1740 €
RogaDAQ2
+
NVH Analyzer

2 Kanal USB DAQ mit NVH Analysator Software
für die professionelle Messtechnik.
IEPE Sensorversorgung für Beschleunigungsaufnehmer oder Messmikrofone.
FFT Analysator Software ist im Lieferumfang enthalten.
Messbereich: 5 Volt oder 10 Volt
AC,DC und IEPE schaltbar
Frequenzbandbreite:
pro Kanal DC – 24 kHz
mit IEPE 0,3 Hz – 24 kHz

3740 €
RogaDAQ4

4 Kanal USB Messmodul für die NVH Messtechnik.
Mit NVH Analysator Lite Software
24 Bit Auflösung, schaltbare Versorgung für IEPE Beschleunigungsaufnehmer, ICP Messmikrofone.
Inklusive DASYLab und LabView Treiber
Messbereich: +- 1 & 10 Volt
Frequenzbandbreite: 4 Kanäle: DC – 80 kHz

3660 €
RogaDAQ4
+
NVH Analyzer

4 Kanal USB Messmodul für die NVH Messtechnik.
Mit NVH Analysator Software
24 Bit Auflösung, schaltbare Versorgung für IEPE Beschleunigungsaufnehmer, ICP Messmikrofone.
Inklusive DASYLab und LabView Treiber
Messbereich: +- 1 & 10 Volt
Frequenzbandbreite: 4 Kanäle: DC – 80 kHz

5660 €
RogaDAQ16

16 Kanal USB IEPE Messsystem; IEPE 4mA, 28V Sensorspeisung; 16x16Bit analogen Messkanälen ±10 V; 400 kHz Abtastrate(summ); 4x16Bit analogen Ausgängen ±10 V; 200 kHz Wandlungsrate; 24 Digital-Ein-und Ausgänge; 2×32-Bit Zählereingänge; Aluminium Gussgehäuse; BNC Anschlussbuchsen LabView, DASYLab Treiber sind im Lieferumfang enthalten.

5999 €
Unsere Preiswerte
NVH Analysator Software
NVH Analyzer Lite

NVH-Analyse-Software mit Basis-Funktionen:
Menü Sensorkalibrierung:
für Mikrofone und
Schwingungssensoren.
Signal, FFT Spektrum, Zeitbereich Pegel acc.
Zeitbereich Pegel vel., Zeitbereich Pegel disp.
Zeitbereich RMS, Zeitbereich Mittelwert,
Zeitbereich Peak-Peak, FFT T-AVG
Zeitbereich Schallpegel
Zeitbereich Schallpegel A-Filter
1/3 Oktav-Spektrum
1/3 Oktave T-AVG

Bis zu 10 Minuten Rohdatenaufzeichnung,
Ausgabe im WAV-Format möglich.
Abhören der Messdaten über den
den PC-Lautsprecher nach der
Aufzeichnung möglich.

Treiberunterstützung für: PC-Soundkarte
2-Kanal-USB-Audio
iSV1611 USB-Mikrofon
Plug.n.DAQ Lite
RogaDAQ2
RogaDAQ4
DT9837
Sinus Messtechnik
Apollo Lite-Reihe

440 €
NVH Analyzer;
Übertragungsfunktion, Schwingungsmessung und Wuchten

Schwingungsanalyse Software mit FFT Signalanalyse, Ordnungsanalyse, Maschinendiagnose, Maschinenbeobachtung, Auswuchten von unelastischen Rotoren, Schallpegel und Schallleistung.

Treiber Unterstützung für:
2 Kanal Sound Karten, Plug.n.DAQ Lite, RogaDAQ2, RogaDAQ4 DT9837, Sinus Messtechnik Apollo Lite Serie

2290 €
NVH Analyzer;
Modalanalyse und Betriebsschwingungsanalyse

Zur Modalanalyse einer Struktur werden durch Messung ermittelte Übertragungsfunktionen benötigt, die mit dem Modul NVH Analyzer – Signalanalyse erzeugt wurden. Die Ermittlung der modalen Größen Eigenvektor, Eigenfrequenz und Dämpfung wird mit NVH Analyzer – Modalanalyse
im Offline-Betrieb vorgenommen.
Es können Übertragungsfunktionen und Geometriedaten im UFF-Format importiert werden.

4290 €
DASYLab Software
DASYLab Lite
DASYLab ohne Analyse-Module, begrenzte Modulanzahl, max. 1 Layout
650 €
DASYLab Basic
DASYLab, alle Standardmodule (ohne Aktionsm.) + 1 Layout
1677 €
DASYLab Full
DASYLab, alle Standardmodule + 200 Layouts, Sequencer and Electr. Modules
2330 €
DASYLab Pro
DASYLab Full & Analyse Toolkit & Net Add-On + 200 Layouts
3060 €
Add-On SLM
Schallpegelmesser
230 €
Add-On SPM
Schallleistungsmesser
* SPM baut auf SLM auf, daher werden beide Module benötigt
900 €
