Schwingungsüberwachung – Maschinenüberwachung – Zustandsüberwachung mit IEPE Schwingungssensor

Datenexport

Die Ergebnisse können zur Dokumentation, Weiterverarbeitung oder Integration in bestehende Systeme als TXT- oder CSV-Datei exportiert werden.
Datenintegration und Anpassung für kundenspezifische Datenbanken und Cloud-Systeme.

Hauptfunktionen

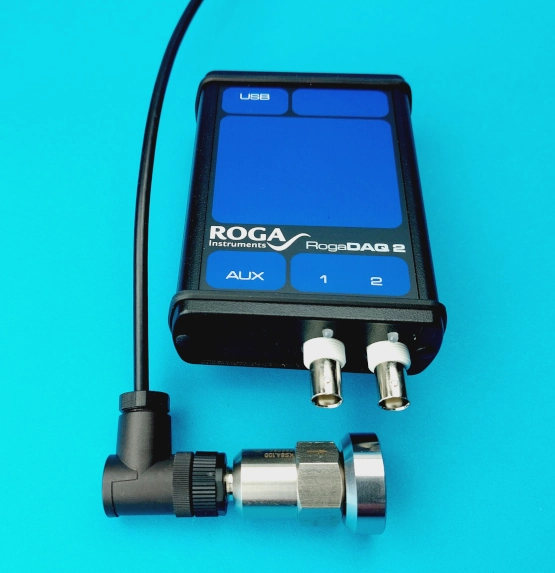

Live-Messung Direkter Sensoranschluss an RogaDAQ2 (2 Kanäle). IEPE-Beschleunigungssensor auf Kanal 1 und Drehzahlsignal auf Kanal 2.
Echtzeitüberwachung Zeitverlauf, Frequenzspektrum (FFT/PSD) und charakteristische Werte wie RMS, Spitze, Crest-Faktor (oder Scheitelfaktor), Ordnungsanalyse.
ISO 10816-1 basierte Erkennungsstufen für Abweichungen von den Normalbedingungen.
Ampelsystem: grün (OK), gelb (Warnung), rot (Anomalie).

Anwendungsbereiche

Analoge Eingänge	Single-Ended BNC, IEPE, AC, DC wählbar
Kanlanzahl	2
IEPE Versorgung	24 Volt – 4mA
Messbereich Kanal 1 Messbereich Kanal 2	± 10 Volt für IEPE Sensor ± 30 Volt für Drehzahl Erfassung
Bandbreite mit IEPE	DC Hz bis 24 kHz 0,3 Hz bis 24 kHz
Abtastfrequenz	48 kHz
Genauigkeit	besser ± 0,1 dB
ADC Auflösung	24 Bit
Verzerrung	< 0,05 %
Dynamikbereich	> 124 dB (FFT basiert)
Anti-Aliasing-Filter	-95 dB Stopband-Dämpfung
Bandpass-Störanteil im Durchlassbereich	0.05 dB
Stromversorgung über USB-Port	Stromverbrauch < 1W
Temperaturbereich	0 °C bis +50 °C
Abmessungen	85 (B) x 132 (T) x 35 (H) mm
Gewicht	200 gr

Upgrade-Optionen

ZOOM MP48-C5-B713W Set

Mit dem MP48-C5-B713W Adapterkabel lassen sich IEPE-gespeiste Beschleunigungsaufnehmer an kostengünstige und leistungsfähige USB-Geräte anschließen.

Wir bieten skalierbare Messdatenerfassung von ein bis zu 32 Kanälen an, die je nach Bedarf flexibel eingesetzt werden kann.

Das MP48-basierte IEPE-XLR-Adapterkabel wird mit einer Standardlänge von fünf Metern geliefert. Andere Längen sind auf Anfrage erhältlich.

Maschinenüberwachung – ISO 10816-1 – Zustandsüberwachung
