EINFÜHRUNG IN INTELLIGENTE SENSORSYSTEME

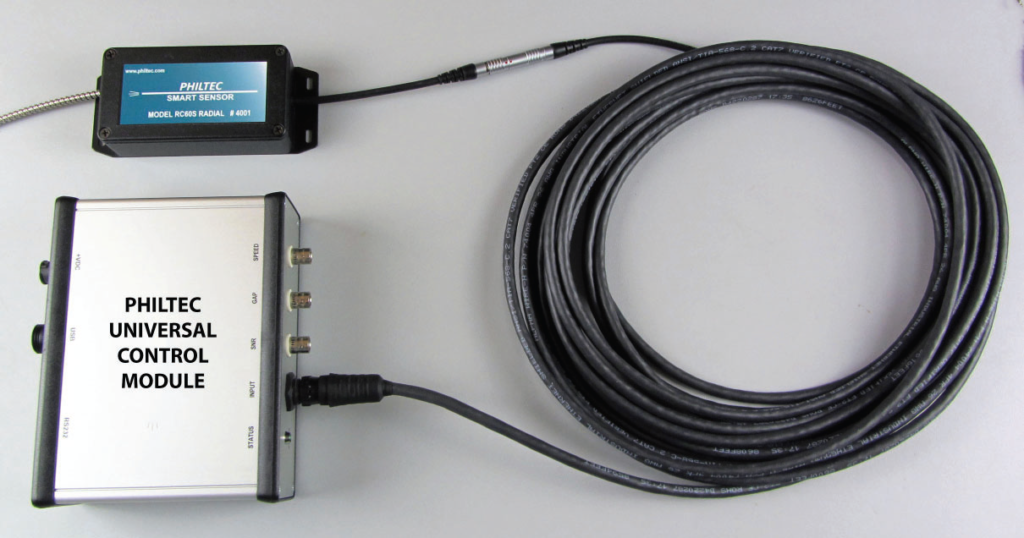

Zu den intelligenten faseroptischen Wegsensoren gehören:
- Faseroptische Sonde mit optischem Transceiver-Modul (OTM)
- Datalink-Verlängerungskabel
- Universelles Steuermodul (UCM)
VORTEILE
- Fernsteuerung von analogen RC-Sensoren
- UCMs und FO-Sonden sind keine komplementäre Paare.
- Jedes UCM kann mit jeder Smart Probe verwendet werden.
- Es können lange Verlängerungskabel verwendet werden.
- XY-Kalibrierungsdaten können von den Smart-Sonden heruntergeladen werden

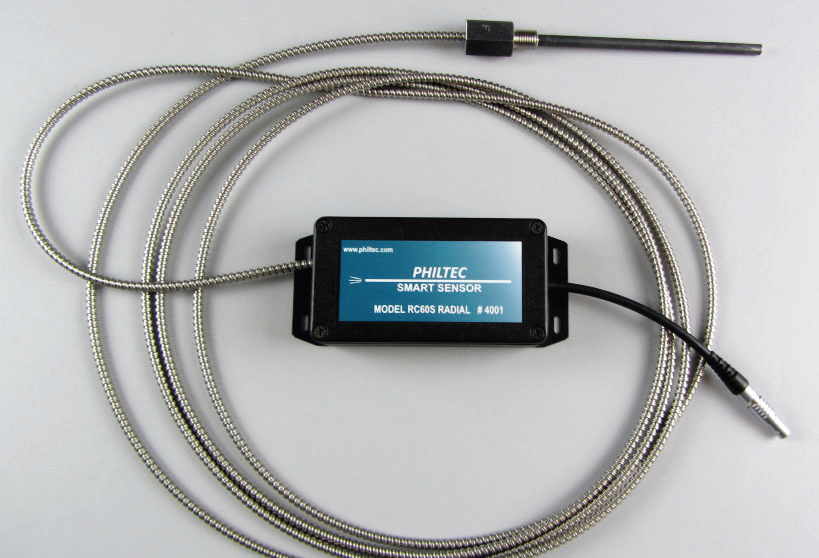

INTELLIGENTE ABSTANDSSONDEN
Smart Probes umfassen:
- Eine faseroptische Verschiebungssonde
- Ein Stück Glasfaserkabel
- Ein optisches Transceiver-Modul
- Ein Datalink-Pigtail-Kabel
Alle Sensorinformationen und Kalibrierdaten werden
im Transceivermodul gespeichert. Das UCM importiert
Smart-Probe-Daten und liefert analoge Spannungsausgangssignale.

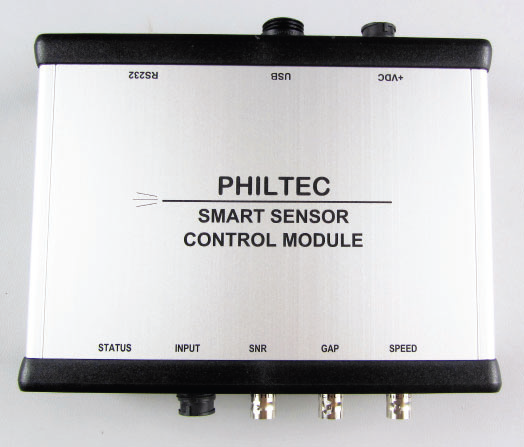

Universelles Steuermodul
UCMs wurden entwickelt, um hauptsächlich
mit RC-Sensoren zu arbeiten, es können jedoch auch D
-Typ-Sensoren verwendet werden.
Gewicht = 553 Gramm
Größe = 165 x 129 x 52 mm

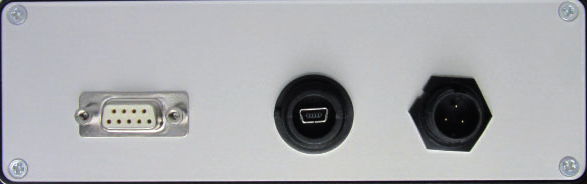

Com-Panel
Dieses Panel enthält:
- Dreipoliger 12-VDC-Stromanschluss
- USB-Anschluss
- RS232-DB9-Anschluss
Das UCM kann per USB- oder RS232-Protokoll betrieben werden.

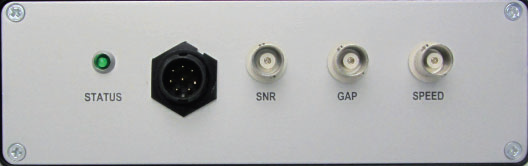

Sensorausgänge
Dieses Panel enthält:
- Eine Statusanzeige – leuchtet grün, wenn sie mit einer Smart Probe verbunden ist
- Eingangsanschluss – empfängt Eingangssignale über UCM-Verlängerungskabel
- SNR-Ausgangsspannung des RC-Sensors an einem BNC-Anschluss
- Die GAP-Ausgangsspannung des RC-Sensors an einem BNC-Anschluss
- Ein vom Benutzer einstellbarer TTL-Spannungsausgang zum Zählen der Geschwindigkeit
