Elektronisches Stethoskop
zur Ortung von Schallquellen

Elektronisches Stethoskop

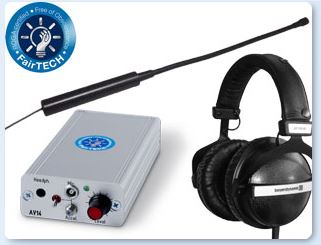

Elektronisches Stethoskop ES 12

Technische Daten - Richtmikrofon MI10

Akustische Funktionsweise:



Druckgradientenempfänger

Richtcharakteristik:



Kardioide

Rückwärtsgerichtete Geräuschunterdrückung:



20 dB

Frequenzbereich:



siehe Diagramm

Leerlaufempfindlichkeit bei 1000Hz und 5V



7,2 mV/PA ±3 dB

Impedanz:



1000 Ω ±40 %

Verzerrung bei 28 Pa, (123dB) SPL:



< 3 %

Betriebsspannung:



0,8 – 15 V

Stromverbrauch:



< 0,2 mA

Lagerung:



min. −25 °C, max. +60 °C

Betriebsart:



min. −20 °C, max. +55 °C

Luftfeuchtigkeitsbereich:



20°C / 99%, 60°C / 95%

Schwanenhals-Gewinde:



M10x1

Länge:



455 mm

Gewicht:



ca. 130 Gramm

Kabel:



2 m, Ø 2,7 mm

Technische Daten AV14



 Beschleunigungssensor Eingang:

Microdot

Mikrofoneingang:



LEMO Serie 00

Frequenzbereich Kopfhörerverstärker:



30 Hz – 20 kHz

Max. Ausgangsspannung:



4 Vpp an 150 Ω

Klirrfaktor:



< 1 % bei 1 kHz und 4 Vss

Ausgangsbuchse Kopfhörer:



3,5 mm Stereo-Klinke

Ausgangsbuchse Messverstärker:



BNC (auf der Rückseite)

Max. Ausgangsspannung:



5 Vpp

Ausgangsimpedanz:



50 Ω in reihe mit 10 μF

Max. Impedanz:



> 10 kΩ, < 10 nF

Frequenzbereich:



−3 dB zwischen 1 Hz – 30 kHz

Speisespannung für Mikrofon:



5,6 V über 8,2 kΩ

Empfindlichkeit piezoelektrischer Beschleunigungsmesser:



1 mV/pC oder 10 mV/pC ±2 %

LED „Versorgungsspannung“



Grün

LED „Ladung“ (Rückseite):



Rot

Versorgung des Akkus:



9 V

Versorgung extern:



9–15 V DC

Akku-Ladung:



12–14 V, ca. 14 h

Stromverbrauch:



5 bis 15 mA

Betriebsdauer der Batterie:



ca. 10–30 h

Betriebstemperatur:



+/- 0°C bis +50°C

Material des Gehäuses:



Aluminium

Abmessungen (B × H × T):



55 × 25 × 100 mm

Gewicht mit Batterien:



ca. 250 g

Sicherheitsnormen:



IEC61010, EMC EN55103-1, EN55103-2

Technische Daten
Kopfhörer KH10

Schallwandler-Typ:

Dynamisch

Funktionsprinzip:

Geschlossen

Nominaler Frequenzgang:

5 – 30.000 Hz

Nominale Impedanz:

80 Ω

Nominaler SPL:

105 dB

Nominaler T.H.D.:

< 0,2%

Belastbarkeit:

100 mW

Schallkopplung zum Ohr:

Zirkumaural

Isolierung von Umgebungsgeräuschen:

≥ 35 dB(A)

Nominaler Kopfbügeldruck:

ca. 6,5 N

Gewicht (ohne Kabel):

300 g

Länge und Art des Kabels:

3 Meter /  Spiralkabel

Anschluss:

Vergoldeter Stereo-Klinkenstecker

3,5 mm und 1/4″-Adapter 6,35 mm
