- Preis: 6560 € + MwSt.
Modalhammer – Beschleunigungsaufnehmer
Sensor DAQ – Software zur FRF Übertragungsmessung
Zu den Anwendungsbereichen gehören wissenschaftliche Forschung, industrielle Überwachung und Bauwesen.

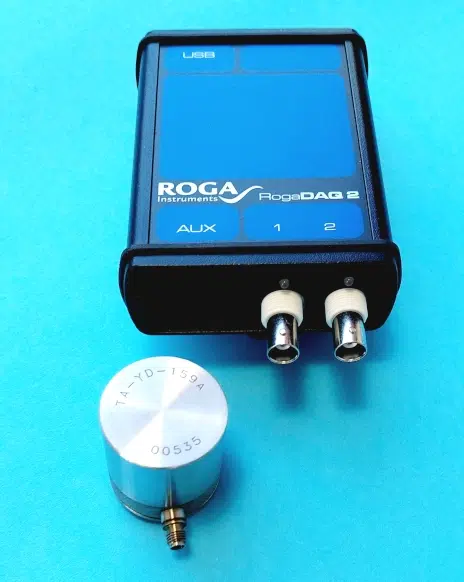

Am ersten Kanal wird der Modalhammer angeschlossen und am zweiten Kanal der Beschleunigungssensor, um strukturelle Untersuchungen, z.B. an Brücken- oder Gebäudestrukturen, durchzuführen.
Die Messung erfolgt mit der NVH-IMP Software, welche für Impulshammer Test Messungen mit FRF Übertragungsfunktion bereits vor eingestellt ist.
Die Sensorempfindlichkeit des Modalhammers in N und die Empfindlichkeit des Beschleunigungssensors in m/s² wird vor dem Test in der Software eingegeben. Je nach Objektgröße und Masse können die Sensoren in ihrer Größe variieren.
Alle wichtigen Messergebnisse werden von der Software angezeigt. Doppelschlag – Hammerprellung wird sofort sichtbar.
Lieferumfang:
In der Videopräsentation wird eine Messung mit einem wandernden Hammer gezeigt, um später die Übertragungsspektren in eine Gittermodell Struktur zu überführen, um diese zu animieren.
Die Impulshammer-Testsoftware NVH-IMP ist die Lösung, um mit einem Impulshammer Schwingungen in einer Struktur zu erzeugen.
Damit werden Übertragungsfunktionen sowie die Eigenschwingung einer Struktur gemessen.
Nach Abschluss der Modalhammer-Messung können die Übertragungsfunktionen miteinander verglichen werden.
Die Zuordnung der FRF-Spektren zu einem Strukturgittermodell zur Animation der Struktur wird durch die NVH-ODS-Software ermöglicht.
- Preis: 768 € + MwSt.
KS48C-Kit
Hochempfindlicher Beschleunigungsaufnehmer
- Geeignet für seismische Messungen und Bauwerksuntersuchungen bei tiefen Frequenzen
- Hochempfindliches Sensorsystem ohne interne Verstärkung
- dadurch hervorragende Auflösung und geringstes Rauschen
- Robuste Ausführung mit M12-Stecker
- Schutzgrad IP67
- Spannungsübertragungsfaktor 1000 mV/g
- Untere Grenzfrequenz (3 dB) 0,07 Hz
- Obere Grenzfrequenz (3 dB) 4000 Hz
- Eigenrauschen; Breitband; RMS <14 (0,5 – 10000 Hz) µg
Lieferumfang:
- KS48C Hochempfindlicher IEPE Beschleunigungsaufnehmer
- 208: Seltenerd-Haftmagnet; M8; D30; 120 °C
- 085-B713W-BNC-1.5: Kabel für IEPE-Versorgung; 1.5 m; Binder 713; gewinkelt; wbl. auf BNC; 80 °C; D5
KB12VD/01 + 729 Dreifuß-Bodenplatte Set
- Preis: 1160 € + MwSt.
Das seismische Beschleunigungsmesserset ist für die Messung niederfrequenter Schwingungen konzipiert.
Seine hohe Empfindlichkeit macht es ideal für eine breite Palette von Anwendungen.
Der hochempfindliche Beschleunigungsaufnehmer hat einen Messbereich von 10 V/g und kann so auch kleinste Schwingungen erfassen.
KB12VD Spezifikationen
- Hochempfindlicher Beschleunigungssensor
- Geeignet für seismische Messungen und Strukturuntersuchungen bei niedrigen Frequenzen
- Hochempfindliches Sensorsystem ohne interne Verstärkung, dadurch hervorragende Auflösung und geringstes Rauschen
- Besonders gutes Verhältnis von Empfindlichkeit zu Masse
- Luftgedämpfte Resonanz und Überlastschutz durch Reibungskopplung
- IEPE-Spannungsausgang
- Frequenzgang 0,05 Hz – 260 Hz
- Empfindlichkeit 10 000 mV/g
- Masse 150 Gramm
- Messbereich ± 0,6 g
Seismometer
- Preis: 4388 € + MwSt.
Eigenschaften
● Zur Vibrationsüberwachung gemäß DIN 45669
● 1 Hz – 315 Hz
● Empfindlichkeit 30V/m/s
● Bauingenieurwesen
● Überwachung der Baustelle
● Gebäudeüberwachung
● Brückenüberwachung
● Explosionserkennung
● Überwachung von Tunneln und Staudämmen
● Erdbebenerkennung
● VC- Kriterien in Nanotechnologie-Einrichtungen
● Einschließlich DAkkS-Kalibrierung
- Preis: 2678 € + MwSt.
3 x KS48C + 729 Dreifuß-Bodenplatte Set
Das triaxiale seismische Beschleunigungsaufnehmer Set ist für die Messung niederfrequenter Schwingungen konzipiert. Seine hohe Empfindlichkeit macht ihn ideal für eine Vielzahl von Anwendungen.
Der hochempfindliche Beschleunigungsaufnehmer hat einen Messbereich von 6 g und kann daher auch kleinste Schwingungen erfassen.
KS48C Technische Daten
- Hochempfindlicher Beschleunigungsaufnehmer
- Geeignet für seismische Messungen und Strukturuntersuchungen bei niedrigen Frequenzen
- Hochempfindliches Sensorsystem ohne interne Verstärkung, dadurch exzellente Auflösung und geringstes Rauschen
- Besonders gutes Verhältnis von Empfindlichkeit zu Masse
- IEPE-Spannungsausgang
- Frequenzgang 0,07 Hz – 4000 Hz (-3dB)
- Empfindlichkeit 1000 mV/g
- Eigenrauschen breitbandig; <14 µg RMS (0,5 – 10000 Hz)
- Masse 165 Gramm
- Messbereich ± 6 g
- Robustes Design mit M12-Stecker
- Schutzart IP67
Unser Starter-Kit VibeAI bietet einen schnellen und kostengünstigen Einstieg in die Welt der zustandsbasierten Instandhaltung (Condition Monitoring).
Mit Plug&Play-Hardware und einer intuitiven Software VibeAI können Sie Maschinenzustände erfassen, analysieren und Auffälligkeiten frühzeitig erkennen.
