Hier finden Sie Ultraschallmikrofonsysteme für höchste Ansprüche, die für Forschung und Entwicklung entwickelt wurden, um die Klasse 1 Industriestandards zu erfüllen.
Beide Systeme werden mit der NVH-FFT-Analysesoftware geliefert, welche die Messwerte pegelgenau in physikalischen Einheiten als Zeitsignal oder FFT im ASCII- oder CSV-Format ausgibt.
- Preis: 710 € + MwSt.

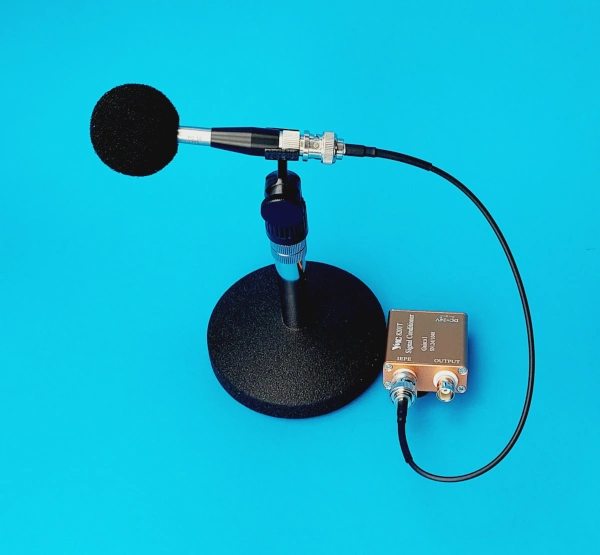

RG-50US Kit
Hier finden Sie unser Ultraschallmikrofon- Kit. Es besteht aus dem 1/4″ Messmikrofon Typ RG-50 mit einem linearen Frequenzgang von 5 Hz bis 30 kHz und einer hohen Empfindlichkeit von 50 mV/Pa sowie der IEPE-Sensorspeisung 8201T.
Zum Lieferumfang gehören Mikrofonhalter MI-MH, Mikrofontischstativ und Windschutz.
Dieses Ultraschallmikrofon-Kit kann mit vorhandener Messtechnik kombiniert werden.
ZOOM MP30-Ultra Set
Ultraschall Messung von 10 Hz bis 95 kHz
- Preis: 2493 € + MwSt.
Mikrofonkapsel MK 301 E
MK 301 E Frequenzgang 5 Hz bis 100 kHz
MK 301 E Mikrofonkapsel | WS3F nach IEC 61094-4 |
|---|---|
Durchmesser | 1/4″ |
Frequenzbereich | 5 Hz ~ 100 kHz |
Mikrofontyp | Kapazitiver Druckempfänger |
Polarisationsspannung | 0 V |
Empfindlichkeit (dB re 20 μPa) | 3,5 mV/Pa (± 2 dB) |
Kapazität bei 1 kHz | 4,5 pF |
Maximaler Schalldruckpegel | 168 dB peak |
Eigenrauschen | 36 dBA |
Betriebs-Temperaturbereich | -50 °C ～ +100 °C |
Betriebsfeuchtigkeitsbereich | 25 % ～ 90 %(RH) |
Temperaturkoeffizient | ≤0,01 dB/K |
Statischer Druckkoeffizient | -0,00001 dB/Pa |
Gewinde für Schutzkappe | 6,35mm 60UNS |
Gewinde für Vorverstärker | 5,7mm 60UNS |
Durchmesser mit Schutzkappe | 7,00mm ± 0,02mm |
Druckausgleich | side or rear vented |
Länge | 9,7 mm |
Gewicht | 2 g |
Model | MP30 Vorverstärker |
|---|---|
Frequenzgang (re. 250 Hz) | 0,1 Hz ~ 10 Hz ± 3,0 dB 10 Hz ~ 20 kHz ± 0,1 dB 10 Hz ~ 200 kHz ± 0,2 dB |
Verstärkung | -0.1 dB |
Eigenrauschen 20Hz ~ 20kHz | <5 μV A-Bewertet |
Klirrfaktor (THD) @1kHz 1 V | <0.1% |
Ausgangs-Impedanz | ＜50Ω |
Max. Ausgangsspannung | 6,5 Volt RMS bei 21 Volt IEPE DC Offset |
IEPE Spannung | 18 V ~ 30 V | Bias: 12,5 Volt |
IEPE Strom | 2 mA ~ 20 mA |
Polarisationsspannung | 0 V |
Abmessungen | Ф12.7mm × 70 mm |
Gewicht | <20 g (ohne Kabel) |
Betriebstemperatur | -20°C ~ + 60°C |
Luftfeuchtigkeit | 25 %～ 90 %(RH) |
Atmosphärischer Druck | 65 kPa～108 kPa |
Stecker Typ | BNC |
Gewinde für Mikrofonkapsel Befestigung |
11.7 mm-60 UNS |
