Triaxiale Beschleunigungssensoren werden in Schwingungsmessanwendungen verwendet, um Schwingungspegel in drei senkrechten Richtungen zu erfassen und zu messen.
Wenn Sie einen triaxialen Beschleunigungsaufnehmer zur Messung von Schwingungen verwenden möchten, wäre es empfehlenswert, ihn mit einer geeigneten Montagevorrichtung an der zu untersuchenden Oberfläche zu befestigen und ihn an einen Schwingungsanalysator oder Datenlogger anzuschließen.
Anschließend besteht die Möglichkeit, die Schwingungspegel in drei Achsen – X, Y und Z – zu messen und die Daten zu analysieren, um etwaige Muster oder Unregelmäßigkeiten zu erkennen.
Triaxiale Beschleunigungsaufnehmer können für alle, die in der Maschinenwartung, der Strukturinspektion oder der Schwingungsanalyse tätig sind, von großem Nutzen sein. Sie bieten wertvolle Einblicke in den Zustand der überwachten Systeme.
2nd Hand Triaxialer ICP® Beschleunigungssensor
Merkmale:
- Empfindlichkeit: (±10 %) 10 mV/g (1,02 mV/(m/s²))
- Messbereich: ±500 g pk (±4905 m/s² pk)
- Anschluss: 8-36 4-Pin
- Lieferumfang:
- 356B21 Triaxialer Beschleunigungssensor
- Anschlusskabel 1/4-28 (4-Pin)/3-BNC (3 m)
- Kalibrierzertifikat
- 356B21 Datenblatt
141A10
Triaxialer IEPE Beschleunigungssensor
Merkmale:
- Empfindlichkeit: (±10 %) 10 mV/g (1,02 mV/(m/s²))
- Messbereich: ±500 g pk (±4905 m/s² pk)
- Anschluss: 4-Pin
- Lieferumfang:
- 141A10 Triaxialer Beschleunigungssensor
- Anschlusskabel 1/4-28 (4-Pin)/3-BNC (5 m)
- Kalibrierzertifikat
- 141Axx Datenblatt
Triaxial-Beschleunigungsaufnehmer
Eigenschaften:
- Kleine Abmessungen
- Hervorragender Phasengang
- Hohe Auflösung
- Geringer Temperaturkoeffizient
- Enthält Digitalspeicher für Sensordaten (TEDS nach IEEE 1451.4; Template 25 m. DS2431)
- Gut geeignet für Modal- und Strukturanalyse
- Zwei Empfindlichkeitsvarianten (10 und 100 mV/g)
Liefervariante mit Zubehöretui:KS903B10x/01:
- 091-CMR-B711-3: Kabel für IEPE-Sensoren; 3 m; 1/4“-28; 4-polig auf Binder 711; mnl.; 120 °C; D2,1
- 034-B711f-BNC: Adapter Binder 711; 0,5 m; 4-polig auf wbl.; 3 x BNC; mnl.; 80 °C
- 708: Seltenerd-Haftmagnet; M5; SW15; 120 °C
- 029: Klebe-Isolierflansch; M5; D15; >250 °C
- 003: Gewindestift; M5 x 8

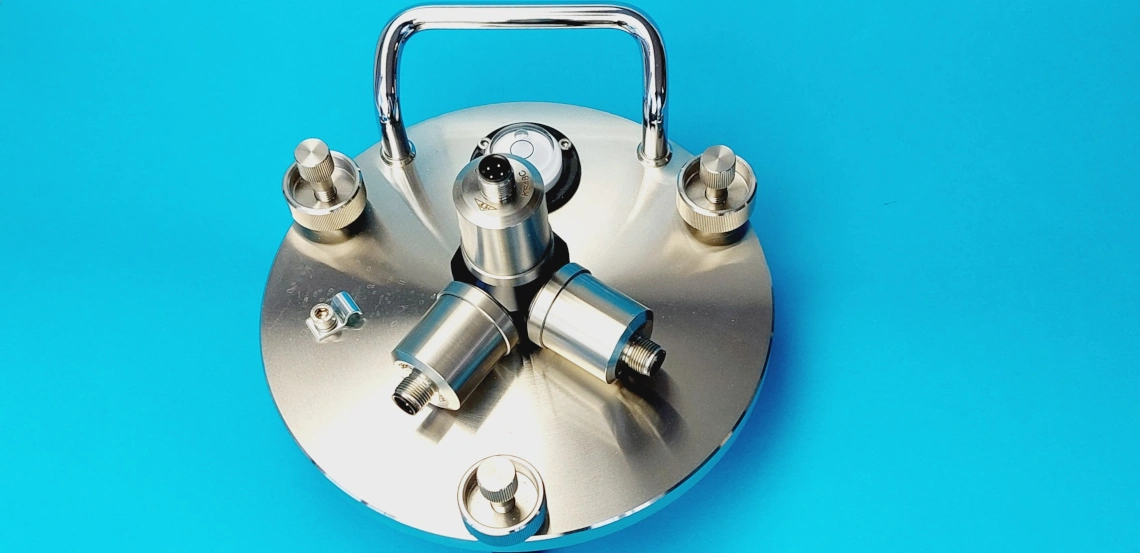

KS48C-3 + 729 Dreifuß-Bodenplatte Set
- Preis: 2678 € + MwSt.
Das triaxiale seismische Beschleunigungsaufnehmer Set ist für die Messung niederfrequenter Schwingungen konzipiert. Seine hohe Empfindlichkeit macht ihn ideal für eine Vielzahl von Anwendungen.
Der hochempfindliche Beschleunigungsaufnehmer hat einen Messbereich von 6 g und kann daher auch kleinste Schwingungen erfassen.
KS48C Technische Daten
- Hochempfindlicher Beschleunigungsaufnehmer
- Geeignet für seismische Messungen und Strukturuntersuchungen bei niedrigen Frequenzen
- Hochempfindliches Sensorsystem ohne interne Verstärkung, dadurch exzellente Auflösung und geringstes Rauschen
- Besonders gutes Verhältnis von Empfindlichkeit zu Masse
- IEPE-Spannungsausgang
- Frequenzgang 0,07 Hz – 4000 Hz (-3dB)
- Empfindlichkeit 1000 mV/g
- Eigenrauschen breitbandig; <14 µg RMS (0,5 – 10000 Hz)
- Masse 165 Gramm
- Messbereich ± 6 g
- Robustes Design mit M12-Stecker
- Schutzart IP67
Das Angebot an hochwertigen Beschleunigungsaufnehmern reicht von:
- Miniatur-Beschleunigungsaufnehmer
- Leichte Beschleunigungsaufnehmer
- Triaxiale Beschleunigungsaufnehmer
- Stoßbeschleunigungsaufnehmer
- Ladungsmodus-Beschleunigungsmesser
- Triaxiales IEPE Sitzpolster
