Die IEPE-Mikrofone MI15, MI17, MI19, RG-50 und MI21 sind Typen von Freifeldmikrofonen mit integrierter Elektronik, die häufig in der wissenschaftlichen Forschung eingesetzt werden.
Um die Genauigkeit zu gewährleisten, können diese Mikrofone mit engen Toleranzen von ±0,5 dB geliefert werden und haben Übertragungsfaktoren von 10 mV/Pa bis 100 mV/Pa.
Standardmäßig wird eine Konstantstromquelle IEPE verwendet, die üblicherweise auf 4 mA eingestellt ist.
Als Zuleitungen werden Koaxialkabel verwendet, und die Standardmikrofonkonfiguration umfasst BNC-Stecker, die optional auch als TNC-Varianten erhältlich sind.
Schalldruckpegel und Mikrofonempfindlichkeit.
Ein typisches 1/2″ Messmikrofon liefert bei 1 Pascal eine Spannung von 50 mV. 1 Pascal entspricht 94 dB Schalldruckpegel. 94 dB sind für den Menschen bereits sehr unangenehm und werden nur in seltenen Situationen toleriert.
Bei einem normalen Gespräch liegt der Schalldruckpegel unter 74 dB, also 20 dB niedriger. 20 dB leiser ist ein Faktor 10 leiser.
Das heißt, bei 74 dB liefert das Mikrofon nur noch 5 mV.
Angenommen, bei der End-of-Line-Prüfung werden Teile in einer schallisolierten Messkammer akustisch geprüft, so kann davon ausgegangen werden, dass das Messmikrofon nur wenige Mikrovolt liefert.
Daher ist die Wahl des Eingangsmessbereichs der Messdatenerfassung sehr wichtig. Angenommen, die Messkarte hat einen Messbereich von 10.000 mV und das Messmikrofon ist einem Schalldruckpegel von 74 dB ausgesetzt, der 5 mV liefert, dann ist der Messbereich von 10 Volt für diese Anwendung viel zu grob.
Unsere Lösung für diese Anwendung ist der PnDL-100 mit einem Eingangsmessbereich von 100 mV, der einen akustischen Messbereich von 13 bis 97 dB(A) liefert.
1/4″ Messmikrofon
50 mV/Pa
Klasse 1 nach IEC 61672-1
Freifeld
20 Hz bis 30 kHz
30 dBA bis 130 dB
Preis: 325 € + MwSt.
1/4″ Messmikrofon
50 mV/Pa
Klasse 1 nach IEC 61094-5
Freifeld
5 Hz bis 30 kHz
27 dBA bis 130 dB
Preis: 588 € + MwSt.
1/4″ Messmikrofon
IP55
Klasse 1 nach IEC 61094-5
Freifeld
20 Hz bis 20 kHz
27 dBA bis 130 dB
Preis: 588 € + MwSt.
MP30 Set + 1/4″ Kapsel
40 mV/Pa oder 3,5 mV/Pa
WS3P nach IEC 61094-4
Freifeld
5 Hz bis 100 kHz
18 dBA bis 158 dB
Model | 1/4″ IEPE Komplettmikrofone mit Vorverstärker | Preis |
|---|---|---|
 | ROGA Instruments-Produkte sind frei von geplanter Veralterung, technisch zugänglich, langlebig und reparierbar. | |
POM-MI17RG50 | MI17 und RG-50 Mikrofon Hülsen Adapter auf 1/2″ Außendurchmesser. POM Material um galvanische Trennung zu gewährleisten um Masse und erdschleifen zu verhindern | 24 € |
POM-MI1921 | MI19 und MI21 Mikrofon Hülsen Adapter von 1/4″ Innendurchmesser auf 1/2″ Außendurchmesser. POM Material um galvanische Trennung zu gewährleisten um Masse und erdschleifen zu verhindern | 24 € |
MicCAL | Mikrofonkalibrierung Gebühr für ROGA Instruments Mikrofone Nach erfolgreicher Werkskalibrierung geht das Mikrofon an den Kunden mit unserem Werkskalibrierungszertifikat zurück. | 155 € |
WS-RG-40 | 1/4″ Mikrofon Windschutz Ø 40 mm | 38 € |
MicREP | Mikrofon Reparatur- und Kalibrierung Gebühr für ROGA Instruments Messmikrofone MI15 | MI17 | MI18 | MI19 | MI21| RG-50 | Nach erfolgreicher Reparatur mit Werkskalibrierung geht das Mikrofon an den Kunden mit unserem Werkskalibrierungszertifikat zurück. | 210 € |
MI19 | ¼“ Elektret Messmikrofon für industrielle Messzwecke. Gesamtlänge: 85 mm Empfindlichkeit 50 mV/Pa Konstantstrom Versorgung 2-8 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang nach Klasse 1 IEC 61672-1 20 Hz – 30 kHz Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Eigenrauschen 30 dB (A) SPL Max 130 dB HS Code 85181000 | 325 € |
MI19SW | ¼“ Elektret Messmikrofon für industrielle Messzwecke. IP55 Spritzwasser resistent Gesamtlänge: 85 mm Empfindlichkeit 50 mV/Pa Konstantstrom Versorgung 2-8 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang nach Klasse 1 IEC 61672-1 20 Hz – 30 kHz Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Eigenrauschen 30 dB (A) SPL Max 130 dB HS Code 85181000 | 455 € |
RG-50HL | Mikrofon für Hochpegel Lärmmessung z.B. Schießlärm WS3F nach IEC 61094-5 Gesamtlänge: 95 mm Empfindlichkeit 10 mV/Pa Konstantstrom Versorgung 2-20 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang: 5 Hz – 4 kHz: ± 0,5 dB 4 kHz – 30 kHz: ± 1,5 dB Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Messbereich bis SPL 150 dBPeak HS Code 85181000 | 1275 € |
MK342 E + MV310 Set | 1/4“ Messmikrofon mit konstantem Druck-Frequenzgang WS3P nach IEC 61094-4 Druck 3,5 Hz bis 70 kHz 60 dB(A) bis 186 dB vorpolarisiert HS Code 85181000 | 1480 € |
MI21 | MI21; ¼“ Elektret-Messmikrofon für industrielle Messzwecke. Spritzwassergeschützt IP55 Gesamtlänge: 85 mm Empfindlichkeit 50 mV/Pa CCP IEPE Konstantstrom Versorgung 2-6 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang: 20 Hz – 4 kHz: ± 0,5 dB 4 kHz – 20 kHz: ± 1,5 dB entspricht der Klasse 1 (WS3F) Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Eigenrauschen 26 dB(A) SPL Max 130 dB HS Code 85181000 | 618 € |
MI17 | Mikrofon für industrielle Messzwecke. Inklusive 1/2″ Konus Adapter schwarz für 1/2″ Mikrofonhalter Gesamtlänge: 95 mm Empfindlichkeit 50 mV/Pa Konstantstrom Versorgung 2-6 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang nach Klasse 1 IEC 61672-1 20 Hz – 30 kHz Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Eigenrauschen 30 dB (A) SPL Max 130 dB HS Code 85181000 | 425 €
|
MI17SW | Mikrofon für industrielle Messzwecke. Spritzwassergeschützt IP55 Inklusive 1/2″ Konus Adapter schwarz für 1/2″ Mikrofonhalter Gesamtlänge: 95 mm Empfindlichkeit 50 mV/Pa Konstantstrom Versorgung 2-6 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang nach Klasse 1 IEC 61672-1 20 Hz – 30 kHz Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Eigenrauschen 30 dB (A) SPL Max 130 dB HS Code 85181000 | 495 €
|

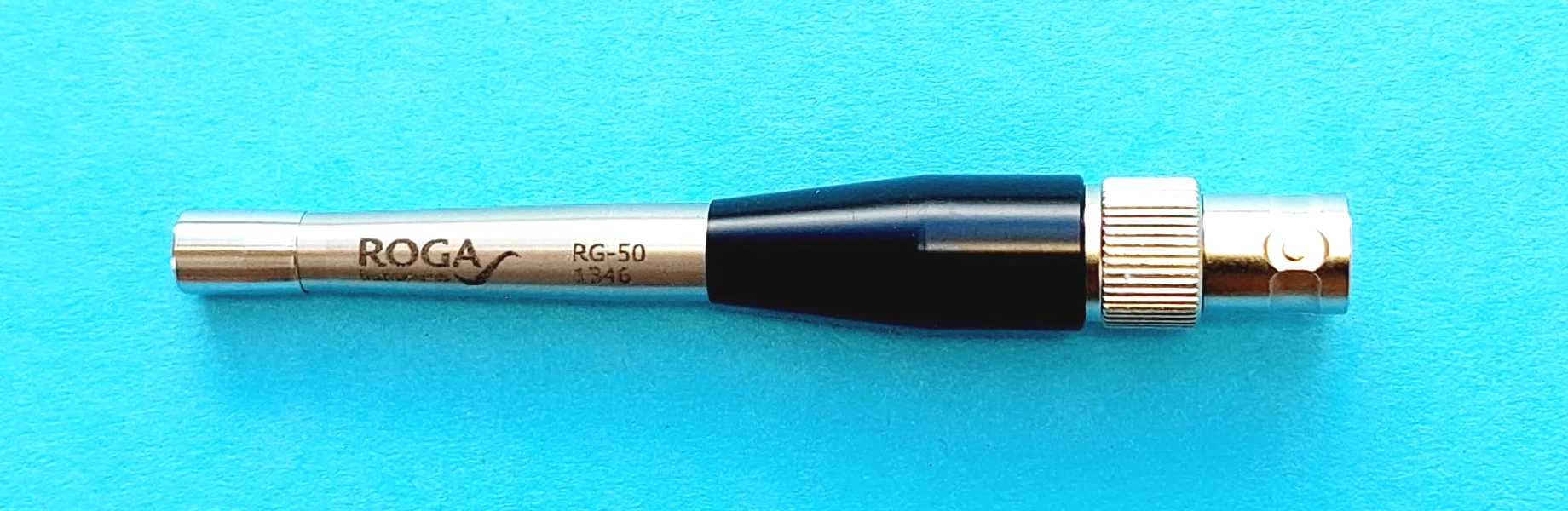

RG-50 | ¼“ Elektret Messmikrofon für industrielle Messzwecke. Inklusive 1/2″ Konus Adapter schwarz für 1/2″ Mikrofonhalter Gesamtlänge: 95 mm WS3F nach IEC 61094-5 Empfindlichkeit 50 mV/Pa Konstantstrom Versorgung 2-20 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang: 5 Hz – 4 kHz: ± 0,5 dB 4 kHz – 30 kHz: ± 1,5 dB entspricht der Klasse 1 (WS3F) Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Eigenrauschen 26 dB(A) SPL Max 130 dB HS Code 85181000 | 588 € |
RG-50SW | ¼“ Elektret Messmikrofon für industrielle Messzwecke. WS3F nach IEC 61094-5 Spritzwassergeschützt IP55 Inklusive 1/2″ Konus Adapter schwarz für 1/2″ Mikrofonhalter Gesamtlänge: 95 mm Empfindlichkeit 50 mV/Pa Konstantstrom Versorgung 2-20 mA BNC-Anschluss Richtcharakteristik: omnidirektional Frequenzgang: 5 Hz – 4 kHz: ± 0,5 dB 4 kHz – 20 kHz: ± 1,5 dB entspricht der Klasse 1 (WS3F) Werkskalibrierschein enthalten mit Empfindlichkeit & Frequenzgang Eigenrauschen 26 dB(A) SPL Max 130 dB HS Code 85181000 | 618 € |
