- Preis: 785 € + MwSt.
RG16F
Die Rauschgeneratoren RG16 und RG16F wurden speziell für den Einsatz in der Bauakustik entwickelt und sind sehr handlich und leicht. Sie erzeugen weißes und rosa Rauschen. Der Rauschgenerator RG16F ist über den Funk-Handsender schaltbar.
Wird der Funkhandsender betätigt, wird der Ausgang stummgeschaltet und die rote LED zeigt dies an.
Der Anschluss der Antennen erfolgt über eine SMA-Buchse an der Frontseite des RG16F. Der manuelle Stopptaster wird über einen 3,5 mm Monoklinkenstecker angeschlossen.
Funktionen
- Digitaler Rauschgenerator
- Weißes und rosa Rauschen
- Batteriebetrieb

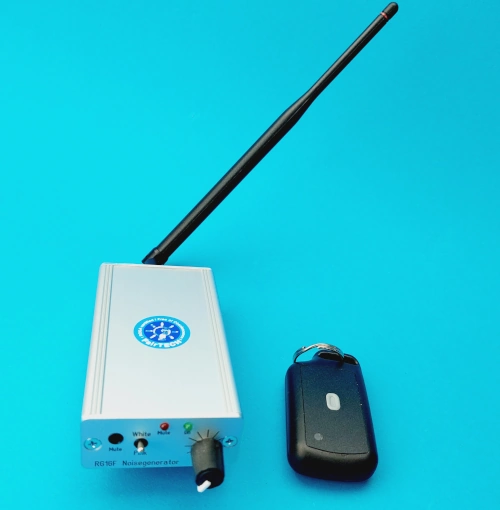

RG16F mit Funkhandsender
Einsatzgebiete
- Bauakustische Messungen
- Elektroakustische Messungen
Die Rauschgeneratoren RG16 und RG16F wurden speziell für den Einsatz in der Bauakustik entwickelt und sind sehr handlich und einfach. Sie erzeugen weißes und rosa Rauschen.
Der Rauschgenerator RG16F kann mit der Funkfernbedienung geschaltet werden. Wird die Funkfernbedienung betätigt, so ist der Ausgang stummgeschaltet, was durch die rote LED angezeigt wird.
Die SMA-Buchse auf der Vorderseite des RG16F wird als Antennenbuchse oder Handstoppbuchse verwendet. Hier kann anstelle der Antenne auch ein Tracer über einen 3,5mm Monoklinkenstecker angeschlossen werden.
Die Rauschgeneratoren RG16 / RG16F verwenden als Rauschquelle ein 31-stufiges mehrfach regeneriertes digitales Schieberegister.
Dieses Signal ist einfach pseudo-stochastisch, wie alle Quellen, die diese Methode verwenden. Das Signal wird also nach einer gewissen Zeit wiederholt.
Aufgrund der Länge des Registers geschieht dies jedoch erst nach einigen Stunden. In der Praxis erhält man also ein Rauschen mit weißem Frequenzspektrum.
Der Crest-Faktor (Verhältnis zwischen Spitzenwert und Effektivwert) ist zunächst 1, da ein Rechtecksignal mit stochastisch veränderlicher Periode erzeugt wird. Erst bei Frequenzbandbegrenzung oder Filterung steigt der Crest-Faktor über 1 an.
Weißes Rauschen wird bevorzugt verwendet, wenn Filter mit konstanter absoluter Bandbreite (FFT) zur Messung eingesetzt werden, da das Rauschen dieses Filtertyps bei jedem Filter die gleiche Energie liefert.
Bei akustischen Messungen werden meist Filter mit konstanter relativer Bandbreite verwendet, deren Bandbreite und damit auch die Energie des weißen Rauschens linear mit der Mittenfrequenz ansteigt.
Um hier auch in jedem Filter die gleiche Energie zu erhalten, muss das Rauschspektrum so geformt werden, dass die Energiedichte mit der Frequenz linear abnimmt (rosa Rauschen).
Ein solches Filter sollte einen um 3 dB/Oktave abfallenden Frequenzgang haben. In der Praxis lässt sich dies jedoch nur näherungsweise für einen bestimmten Frequenzbereich realisieren.
Das im RG16 /RG16F eingesetzte Filter ist für einen akustischen Bereich von 20Hz – 20 kHz optimiert.
RQ10 ist ein sehr kleiner und leichter Aktivlautsprecher mit eingebautem Rauschgenerator für weißes und rosa Rauschen.
Er eignet sich ideal für bauakustische Kurzmessungen.
Mit einem Unterbrecherkontakt (mit integriertem Rauschgenerator) lassen sich sehr einfach Nachhallzeit-Messungen realisieren.
Anwendungsbereiche
Bauakustische Kurzmessungen
Nachhallzeitmessungen
Funktionen
Eingebauter Digitaler Rauschgenerator
Weißes und rosa Rauschen
Leistungsverstärker >10 W
Aktiv – Lautsprecher mit Rauschgenerator
- Preis: 750 € + MwSt.
RQ10 Technische Daten
- Weißes und rosa Rauschen (100 Hz – 20 kHz)
- 100 dB Schalleistung
- Unterbrecherkontakt für Nachhallzeit – Messungen
- Netzbetrieb
- Abmessungen: 120 x 118 x 188 mm
- Gewicht: ca. 3,5 kg
Lautsprecher | 1 × 10 cm Breitband |
|---|---|
Impedanz | 4 Ω |
Wirkungsgrad | 84 dB/1W (1 m) |
Frequenzgang | 80 Hz – 13 KHz |
Verstärker | |
Ausgangsleistung | > 10 W an 8 Ω |
Frequenzgang | 20 Hz – 50 kHz (−3 dB) |
THD | 0,05 % (1 W) |
Eingangsspannung | 0,5 V – 1,2 V |
Eingangsimpedanz | > 20 kΩ |
Weitere Spezifikationen | |
|---|---|
Stopp-Eingangsbuchse | BNC |
LED Anzeige „Power“ | rot |
Versorgungsspannung | ~230 V |
Frequenz | 50 Hz |
Arbeitstemperaturbereich | +/- 0°C bis +50°C |
Frequenzgang | 20 Hz – 50 kHz (−3 dB) |
Abmessungen (B × H × T) | 120×188×118mm |
Gewicht | ca. 3,2 kg |
