Hochgeschwindigkeitsdatenerfassung mit mehreren Sensoreingängen

Messdatenerfassung und Analyse von Drehschwingung., Rotations- und Torsionsschwingung

Willkommen auf der Rotordynamik-Seite, Ihrer Informationsquelle für die Messung, Datenerfassung und Analyse von Torsions-, Rotations- und Torsionsschwingungen. Dieses Gebiet ist ein wichtiger Aspekt des Maschinen- und Rotationsausrüstungsingenieurwesens, da es sich um die Untersuchung des Verhaltens von rotierenden Maschinen unter verschiedenen Bedingungen handelt.

Hier finden Sie alles, was Sie über Rotordynamik wissen müssen, einschließlich der besten Messtechniken, Ausrüstung und Software für Datenerfassung und Analyse. Wir behandeln eine Reihe von Themen, von Vibrationsanalyse und Signalverarbeitung bis hin zu Modalanalyse und Finite-Elemente-Modellierung.

Unser Expertenteam ist leidenschaftlich darum bemüht, wertvolle Erkenntnisse und praktische Informationen bereitzustellen, um Ihnen helfen, die Leistung, Effizienz und Sicherheit Ihrer rotierenden Maschinen zu verbessern. Ob Sie Forscher, Ingenieur oder einfach nur an dem Gebiet interessiert sind, unsere Website ist das perfekte Reiseziel für all Ihre Rotordynamikbedürfnisse. Durchsuchen Sie unsere Ressourcen und entdecken Sie, wie Ihnen Rotordynamik helfen kann, Ihre Betriebsabläufe zu verbessern.

Messdatenerfassung und Analyse von Drehschwingung., Rotations- und Torsionsschwingung

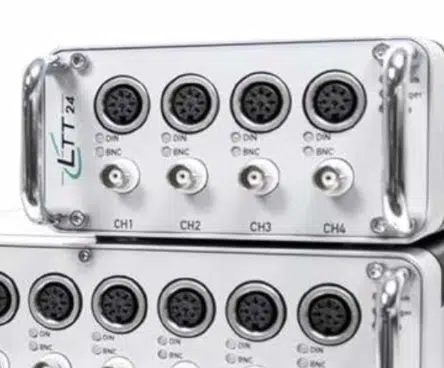

Das multifunktionale, patentierte Echtzeit-Datenerfassungsgerät
LTT24 mit 24 Bit ADC und 4 MSample/s pro Kanal, inklusive der Funktionalität eines Messverstärkers für Spannung, Strom, ICP®, Dehnungsmessstreifen, Ladung, Widerstand, Puls, Temperatur etc.

LTT24 Serie bis zu 4 MHz bei 24 Bit

BEI VOLLER GESCHWINDIGKEIT MIT HÖCHSTER PRÄZISION

 – 24 Bit AD-Wandlung bei bis zu 4 MHz Abtastrate

 – Digitale Messungen mit einer Genauigkeit von Nanosekunden

 – Impuls-/Zählereingänge: 832 MHz ⩠ 1,20 ns Auflösung

 – 20 Bit Analogausgänge bis zu 2 MHz

ÄUSSERST FLEXIBEL

 – Aufzeichnung mit einem PC oder einer internen SSD (500 GB)

 – Modulares Gehäusekonzept 4, 8, 12, 16 Kanaleinschübe

 – USB 3.0 | USB 2.0 und Gigabit Ethernet Schnittstelle zum PC

 – Synchronisationsschnittstelle zur Gerätekaskadierung mehrerer LTT24-Geräte

 – Digitale E/A- und Synchronisationsschnittstelle

 – Jederzeit erweiterbar

HOCHPRÄZISE EIN- UND AUSGÄNGE

 – Für Spannung, Strom, Ladung, ICP®, Dehnungsmessstreifen, LVDT, Widerstand, auch All-in-one

 – Sensorversorgung: Konstantspannung, Konstantstrom, Trägerfrequenz

 – Single-ended und differential-ended: AC oder DC

 – Status-LEDs für alle Kanäle

UNGLAUBLICH PRÄZISE

 – Beste Signalqualität (16 ENOB – Effective Number of Bits)

 – Bestes CMRR – Gleichtaktunterdrückungsverhältnis (Common Mode Rejection Ratio)

 – Beste galvanische Isolierung

 – Linearee Bandbreite: DC – 1 MHz oder 1,7 MHz

SOFTWARE

 – Rotordynamik mit NVH Analyzer Pro Analysesoftware

 – LTTpro: Steuerungs- und Visualisierungssoftware

 – LTT2API: Bibliothek zur Integration in Kundenanwendungen

 – Kompatibel mit NVH Analyzer, DASYLab, LabVIEW, Matlab, FlexPro, Famos usw.

LTT24 – ANWENDUNGSGEBIETE – HOCHGESCHWINDIGKEITSMESSTECHNIK IM EINSATZ

Der LTT24 wird für eine Vielzahl von Anwendungen in fast allen Branchen eingesetzt. Wir zeigen Ihnen an konkreten Beispielen, wie Sie von unserer schnellen, flexiblen und präzisen Messtechnik profitieren können.
